Вилка

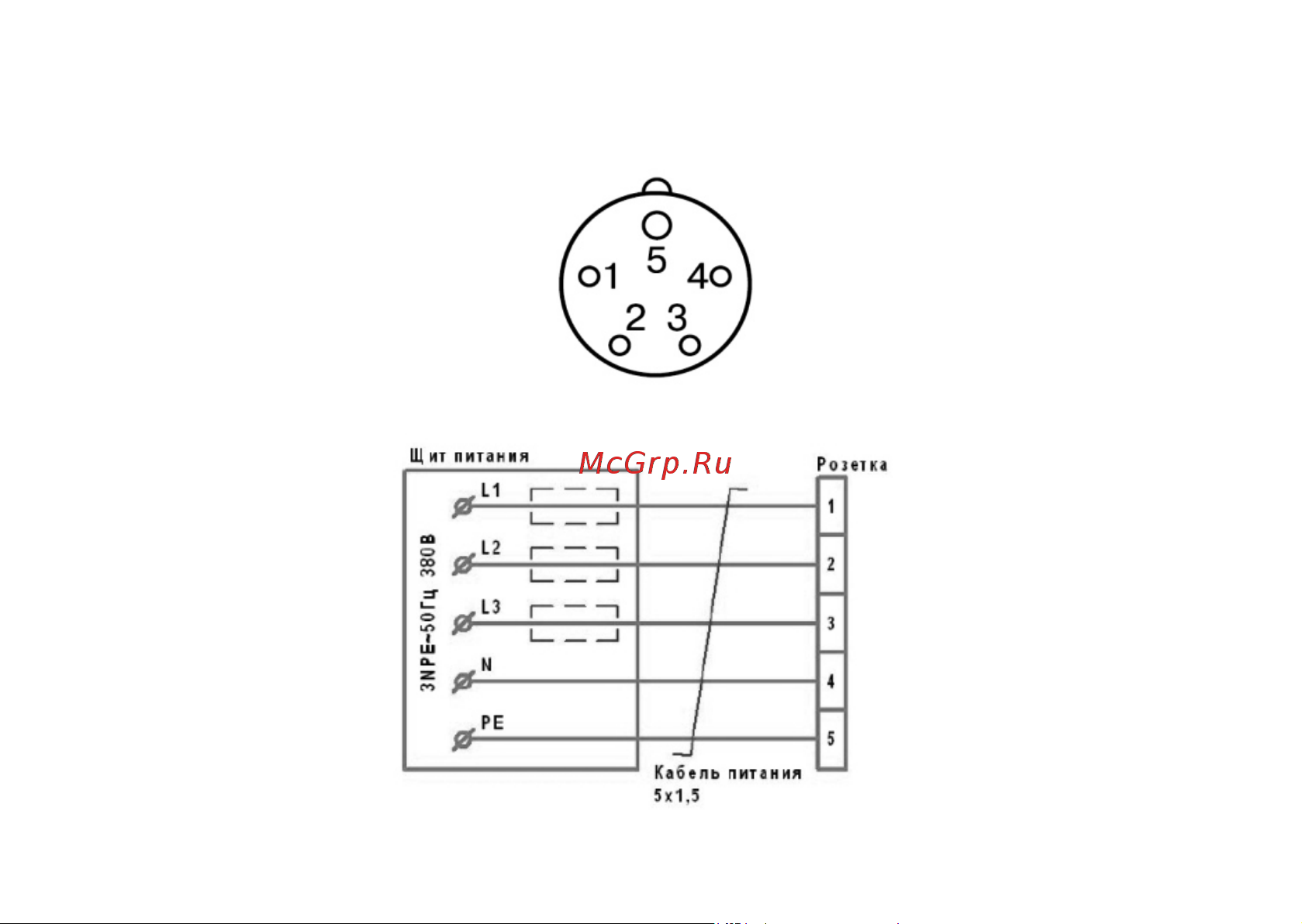

Рис. 2 Схема контактов на вилке
1, 2, 3 – фазы А, В, С;
4 – N;
5– земля (желто-зеленый)
Рис. 3 Схема подключения розетки к стационарной сети
ПРИЛОЖЕНИЕ
