6. ПОДГОТОВКА К РАБОТЕ

5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2).

Вентилятор (3) расположен в задней части устройства. Органы управления вынесены на панель

шасси (4). Трубчатые нагреватели расположены внутри корпуса между вентилятором и

решеткой (5), закрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен

трубчатым ручкой-кронштейном (6), который можно использовать как для переноски, так и для

удобного монтажа на стену.

5.4 Работа тепловентилятора возможна в одном из следующих режимов:

5.5 Электрическая схема тепловентилятора представлена на рис.1 Приложения.

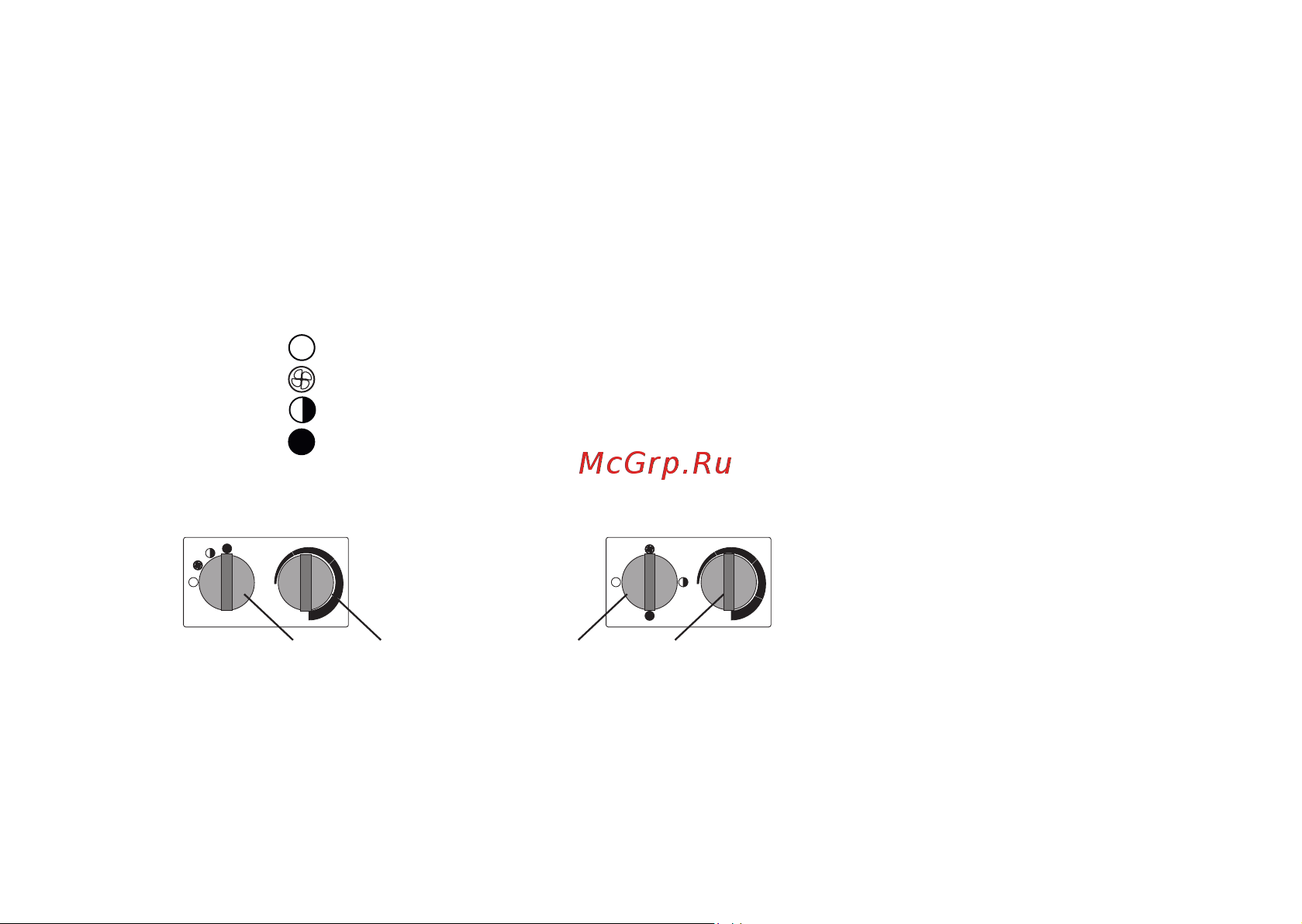

1 - переключатель режимов;

2 - терморегулятор

Рис. 2 Варианты блока управления

6.1 Установите ручку переключателя режимов в положение 0, повернуть ручку

терморегулятора в крайнее против часовой стрелки положение.

6.2 Для подключения к стационарной электросети, тепловентилятор комплектуется сетевой

вилкой (установлена на корпусе тепловой пушки) и ответной сетевой розеткой. Кабель питания

в комплект поставки не входит. Схему расположения контактов на вилке см. рис. 2 Приложения.

1 12 2

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;
