Инструкция по эксплуатации Страница: 3

Uni-T UT301C (13-0024) [3/6] Работа с термометром

Инфракрасные термометры измеряют температуру поверхности

непрозрачного объекта. Оптика термометра определяет энергию

инфракрасного излучения, собирая и фокусируя его на детектор.

Электронная система термометра обрабатывает эту информа-

цию и отображает ее на дисплее в виде значения температуры.

Лазер используется исключительно для прицеливания.

Работа с термометром

Термометр включается, когда вы нажимаете пусковую кнопку и

выключается, если в течение 8 секунд с ним не производится

никаких действий.

Для измерения температуры наведите термометр на цель, на-

жмите и удерживайте пусковую кнопку. Для сохранения считан-

ной температуры отпустите пусковую кнопку.

При измерении обязательно учитывайте отношение «расстоя-

ние/размер пятна» и поле обзора. Лазер используется только для

прицеливания.

Определение местоположения наиболее горячей и холод-

ной точки

Чтобы, установить местоположение наиболее горячей или хо-

лодной точки, направьте термометр за пределы исследуемой

области. Затем медленно сканируйте исследуемую область дви-

жениями вверх и вниз, пока не обнаружите расположение наибо-

лее горячей или холодной точки (см. рисунок 5).

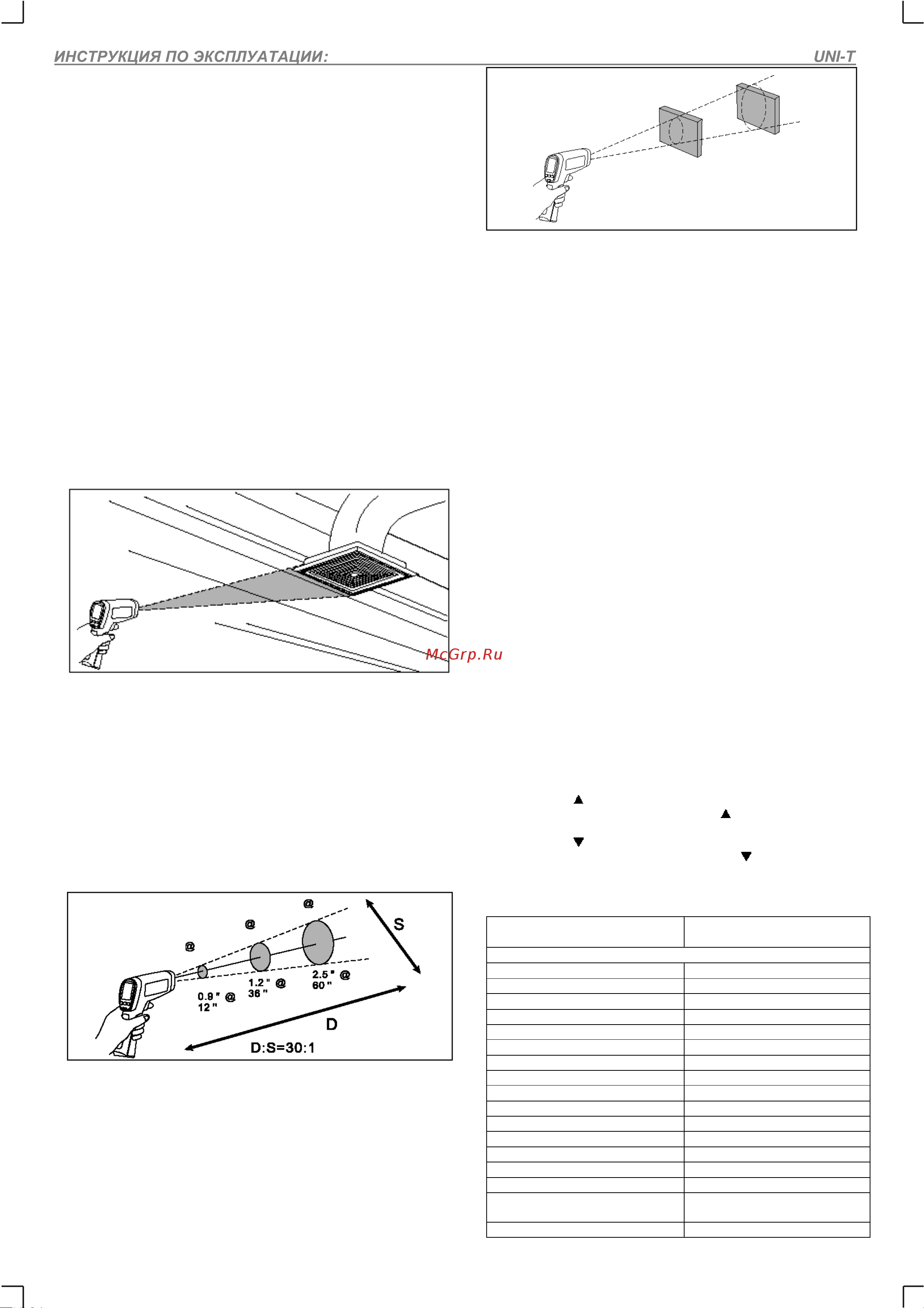

Рисунок 5. Определение положения наиболее горячей или хо-

лодной точки

Расстояние и размер пятна

С увеличением расстояния (D) до измеряемой области размер

пятна (S), в котором производится измерение, также растет.

Размер пятна соответствует 90% охваченной энергии. Макси-

мальное значение D:S достигается, когда расстояние от термо-

метра до цели составляет 600 мм (60 см), при этом прибор улав-

ливает излучение от пятна диаметром 20 мм (2 см) (см. рисунок

6).

Рисунок 6. Расстояние и размер пятна

Поле обзора

Убедитесь, что исследуемый объект больше, чем размер пятна.

Чем меньше объект, тем ближе к нему должен располагаться

термометр (см. рисунок 1).

Рисунок 7. Поле обзора.

Коэффициент излучения

Коэффициент излучения характеризует излучательную способ-

ность материала. Большинство органических материалов, а так-

же окрашенных или окисленных поверхностей имеют коэффици-

ент излучения около 0,95.

Если это возможно, то во избежание ошибок измерения, которые

могут быть вызваны наличием на исследуемой поверхности эле-

ментов с металлическим блеском, покройте поверхность клейкой

лентой или ровным слоем черной краски (<150 ºC / 302 ºF) и ус-

тановите высокое значение коэффициента излучения. Подожди-

те, пока клейкая лента или краска сравняются по температуре с

материалом под ними, и измерьте температуру ленты или окра-

шенной поверхности.

Если у вас нет возможности воспользоваться клейкой лентой или

краской, вы можете улучшить точность измерений с помощью

настройки коэффициента излучения. Но и при использовании

настройки коэффициента излучения, выполнение точных инфра-

красных измерений на объекте с блестящей металлической по-

верхностью может оказаться затруднительным.

Термометр позволяет вам предварительно подстроить величину

коэффициента излучения под тип исследуемой поверхности (см.

таблицу 2). Но это лишь наиболее характерные значения. В слу-

чае конкретного материала могут понадобиться другие настрой-

ки.

Чтобы установить величину коэффициента излучения, выполни-

те следующие действия:

1. Чтобы перейти к установке коэффициента излучения, на-

жмите SET, при этом на дисплее замигает значок E, а тер-

мометр будет последовательно переключаться между на-

стройкой коэффициента излучения, пусковой кнопки и выбо-

ром температурной шкалы.

2. Нажмите

для увеличения коэффициента излучения на

0,01, или нажмите и удерживайте . для его быстрого уве-

личения. Максимальное значение составляет 1,00.

3. Нажмите для увеличения коэффициента излучения на

0,0 или нажмите и удерживайте для его быстрого

уменьшения. Минимальное значение составляет 0,10.

Таблица 3. Коэффициент излучения поверхности

Измеряемая поверхность Положение переключате-

ля

МЕТАЛЛЫ

Алюминий

Окисленный 0,2-0,4

Сплав А3003 (АМц 1400)

Окисленный 0,3

Шероховатый 0,1-0,3

Латунь

Блестящая 0,3

Окисленная 0,5

Медь

Окисленная 0,4-0,8

Контактные колодки 0,6

Хайнес

сплав 0,3-0,8

Инконель

Окисленный 0,7-0,95

Подвергнутый пескоструй-

ной обработке

0,3-0,6

Электрополированный 0,15

1500 мм

24 мм

300 мм

30 мм

900мм

62 мм

правильно

неправильно

UT301A/B/C, UT302A/B/C/D, UT303A/B/C/D/E
