Описание

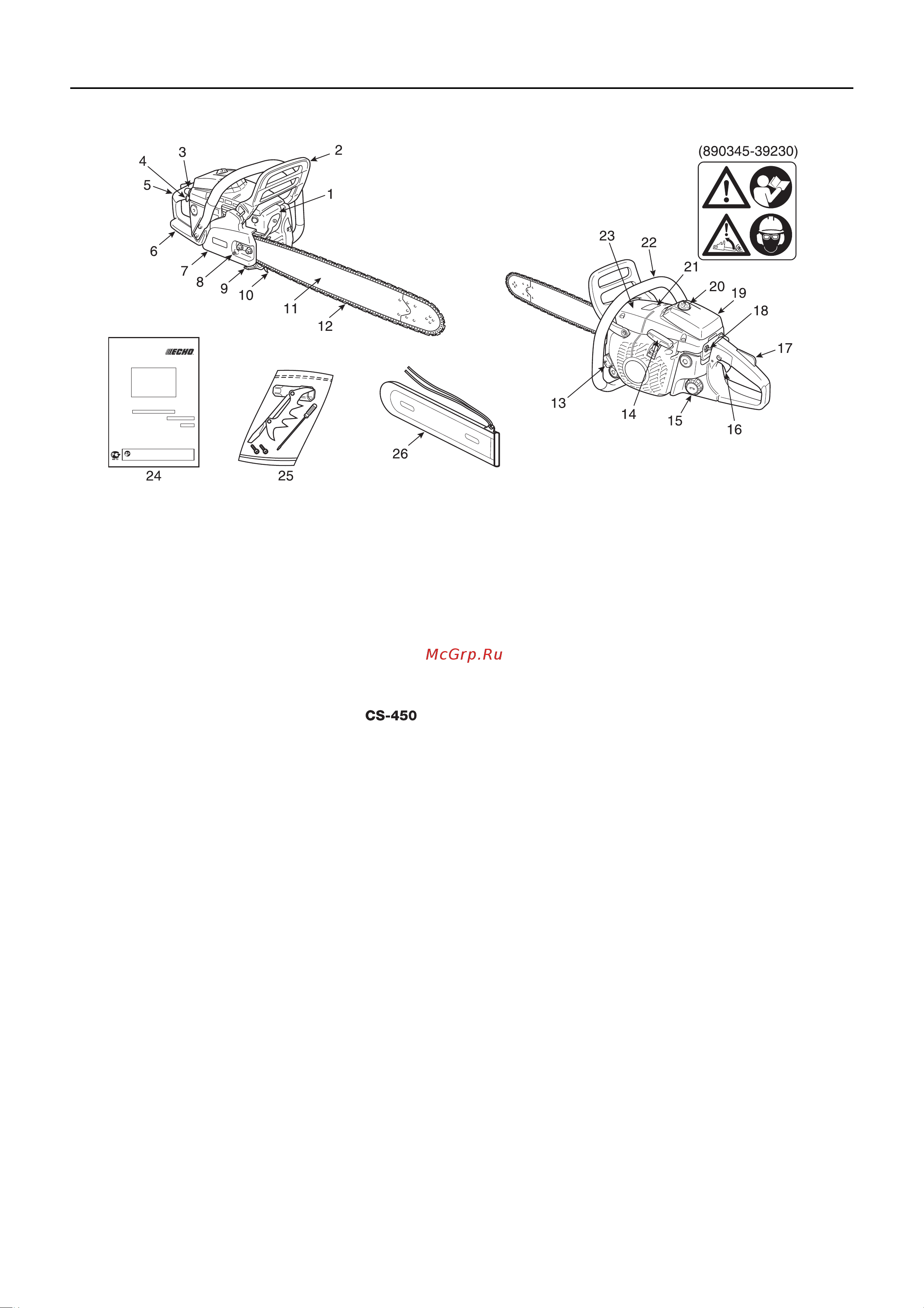

1. Глушитель - Служит для снижения шума выпуска
отработавших газов и гашения искр.
2. Передний защитный щиток - Щиток между
передней ручкой пилы и пильной цепью,
предназначенный для защиты руки от травм и
помогающий обеспечить контроль над бензопилой в
случае, если рука соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен
для остановки
вращения пильной цепи.
3. Подкачивающий насос (праймер) - Перед пуском
двигателя нажмите насос 3 или 4 раза. ( )
4. Ручка управления воздушной заслонкой -
Устройство для обогащения воздушно топливной
смеси в карбюраторе с целью облегчения пуска
холодного двигателя.
5. Задняя ручка пилы (для правой руки) - Ручка для
удерживания пилы; расположена сзади от двигателя.
6.
Задний защитный щиток - Удлинение нижней части
задней ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
7. Кожух сцепления - Защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
8. Регулятор натяжения цепи - Используется для
регулировки
натяжения цепи.
9. Уловитель цепи - Приспособление,
предназначенное для защиты правой руки оператора
от возможного удара цепью в случае разрыва цепи
или ее схода с направляющих канавок пильной шины
во время пиления.
10. Зубчатый упор - Приспособление, размещенное в
месте выхода пильной шины из корпуса, которое
служит точкой опоры во время контакта пилы
с
деревом или бревном.
11. Пильная шина - Деталь, на которой держится
пильная цепь, и которая направляет цепь.
12. Пильная цепь - Используется в качестве режущего
рабочего элемента.
13. Пробка масляного бака - Служит для закрывания
масляного бака.
14. Рукоятка стартера - Служит для пуска двигателя.
15. Пробка топливного бака - Служит для закрывания
топливного бака.
16. Курок дросселя
- Устройство, управляемое
нажатием пальца оператора, и предназначенное для
управления частотой вращения коленчатого вала
двигателя.
17. Блокировка курка дросселя - Защитное
устройство, которое нажимается для высвобождения
курка дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
18. Выключатель зажигания - Приспособление для
включения и выключения зажигания, следовательно
для пуска или остановки двигателя.
19. Крышка воздухоочистителя
- Закрывает
воздушный фильтр.
20. Фиксатор крышки воздухоочистителя - Служит
для установки крышки воздухоочистителя.
21. Предупредительная наклейка - Артикул 890345-
39230
22. Передняя ручка пилы (для левой руки) - Ручка для
удерживания пилы; расположена в передней части
двигателя.
23. Кожух цилиндра двигателя - Решетка, через
которую проходит поток охлаждающего воздуха.
Кожух закрывает цилиндр, свечу зажигания и
глушитель.
24. Руководство
по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
25. Инструменты - 13 х 19 мм Т-образный ключ
(комбинация отвертки и свечного ключа), маленькая
отвертка, зубчатый упор и два болта (5 х 12).
26. Защитный чехол для пильной шины - Съемное
приспособление для
зачехления пильной шины и
пильной цепи в процессе транспортировки и в других
случаях, когда пила не используется.
