Echo CS-510-15 [11/32] Внимание

Сборка

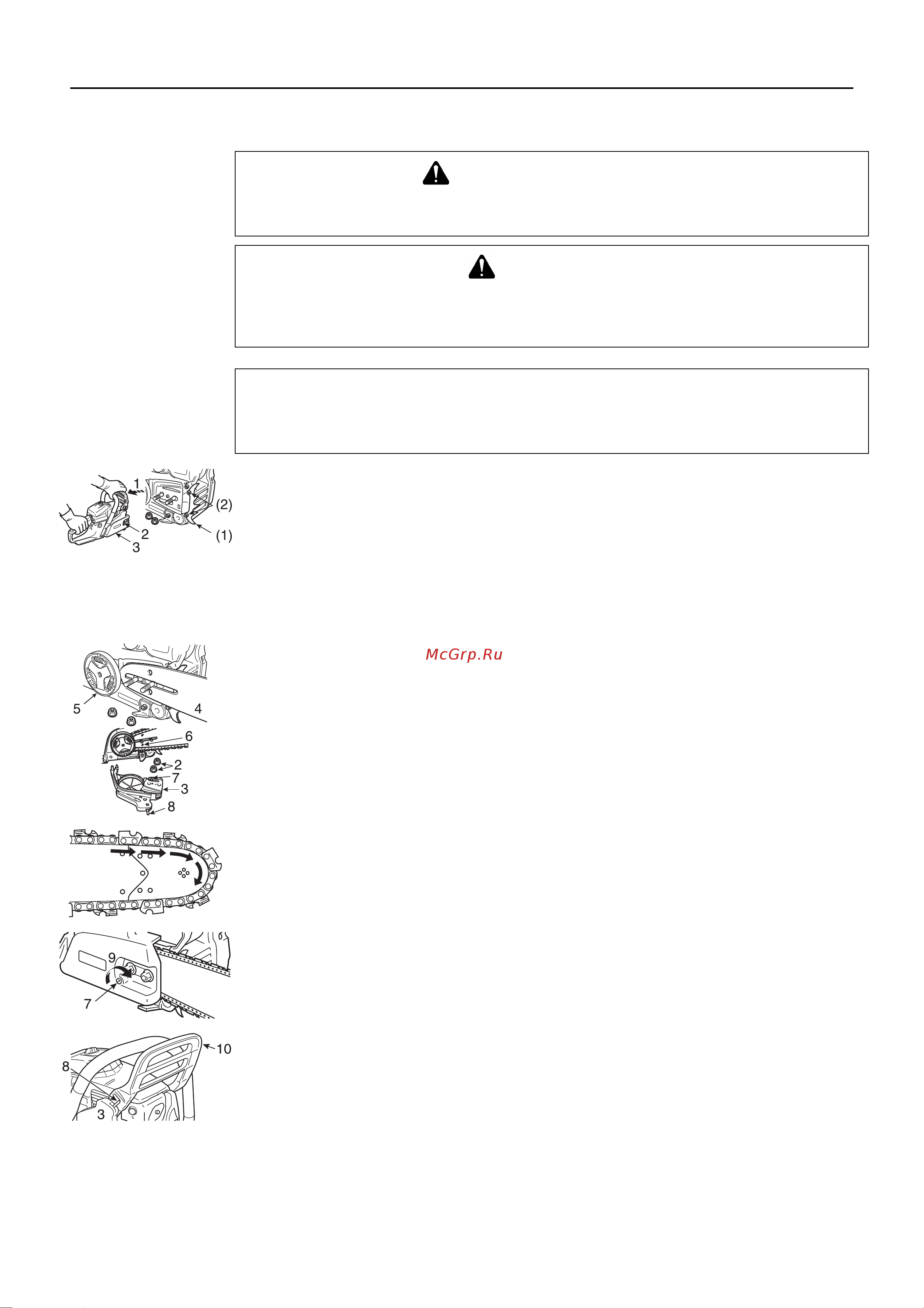

Установка пильной шины и цепи

1. Освободите тормоз цепи

2. Две гайки

3. Кожух сцепления

(1) Зубчатый упор

(2) Два болта

Порядок действий при установке пильной шины и цепи.

 Отвинтите две гайки и снимите крышку муфты.

 Установите зубчатый упор на переднюю часть изделия.

(Используйте для этого два болта.)

 Установите шину и передвигайте ее в сторону муфты сцепления для облегчения установки

цепи.

4. Направляющая шина

5. Муфта сцепления

6. Пазовая часть в шине

7. Регулятор натяжения цепи

8. Рычаг тормоза

9. Направление натяжки цепи

10. Передний защитный щиток (рычаг тормоза)

 Установите пильную цепь как показано на рисунке.

(Убедитесь, что зубцы пильной цепи обращены в правильном направлении)

 Отпустите тормоз цепи, затем установите крышку сцепления на штырь

пильной шины.

Затяните две гайки вручную.

Убедитесь, что устройство натяжения цепи проходит в пазовую часть пильной шины.

 Совместите рычаг тормоза на кожухе сцепления с пазом на боку переднего защитного

щитка.

ПРЕДУПРЕЖДЕНИЕ

В целях безопасности всегда выключайте двигатель перед проведением любой из

указанных ниже операций.

ВНИМАНИЕ

1. Все регулировки производятся при холодном двигателе.

2. Надевайте защитные перчатки, работая с цепью.

3. Не работайте бензопилой с ослабленной цепью.

ПРИМЕЧАНИЕ

Переведите рычаг тормоза цепи (передний защитный щиток, рычаг тормоза) полностью назад

для снятия или установки крышки муфты сцепления на цепную пилу.
