Машина снегоуборочная бензиновая GSB-11,0SV-EL, артикул 5 08 01 010
34 15
В таблице 3 «Виды и периодичность технического обслужи-
вания» указаны интервалы технического обслуживания. Если
снегоуборочная машина работает с максимальной нагрузкой,
интервалы между выполнением операций технического обслу-
живания должны быть сокращены. Техническое обслуживание
снегоуборочной машины должно выполняться с учетом степени
загрязнения масла, фильтров и износа деталей двигателя.
ВНИМАНИЕ! Перед началом любых работ по
техническому обслуживанию остановите дви
-
гатель снегоуборочной машины и дайте ему
остыть. Обязательно снимите наконечник с
высоковольтным проводом со свечи зажига-
ния. Самостоятельно можно выполнять только
те работы по техническому обслуживанию, ко
-
торые описаны в данной инструкции. Все дру
-
гие работы, в особенности обслуживание дви
-
гателя и ремонт, должны выполняться только
квалифицированным специалистом. Некомпе
-
тентно проведенные работы могут привести к
поломкам снегоуборочной машины.
Техническое обслуживание
Замена масла в двигателе
• Первую замену моторного масла в картере двигателя необ
-
ходимо произвести через 50 часов наработки двигателя. Все
последующие замены масла в картере двигателя необходимо
производить в соответствии с указаниями приведенной табли-
цы. Порядок смотри в разделе «Заливка масла в двигатель».
Очистка воздушного фильтра
• ВНИМАНИЕ! Запрещен запуск двигателя со снятым или по-
врежденным воздушным фильтром.
• Воздушный фильтр через 30–50 часов работы (или раньше
при сильном загрязнении) необходимо очистить. Если через 50

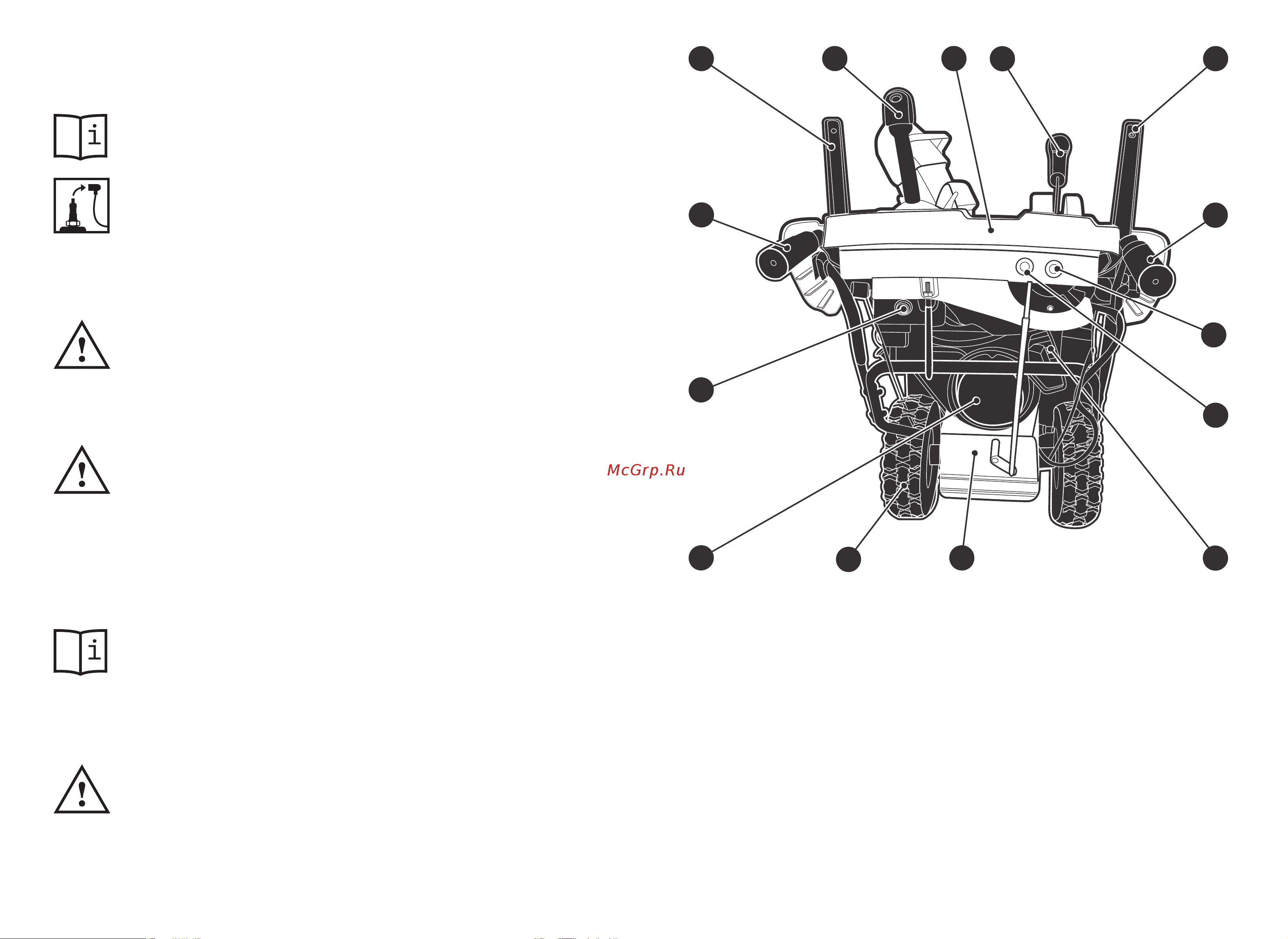

Рисунок 2 — Общий вид задней части снегоуборочной машины
7. Рычаг включения сцепления (привода
колес)
8. Рычаг изменения скорости и направ
-
ления движения
9. Джойстик управления
10. Рычаг включения привода шнека
19. Ручной стартер
20. Кнопка насоса подкачки топлива
21. Ручки руля управления снегоубороч-
ной машиной
22. Панель управления
23. Кнопка включения (выключения) по
-
догрева ручек руля
24. Кнопка включения (выключения)
фары
25. Рукоятка ручного стартера
26. Трансмиссия
27. Колесо пневматическое (2 шт.)
20
23
24
25
26
10
7
8
21
19
21
9
22
27
