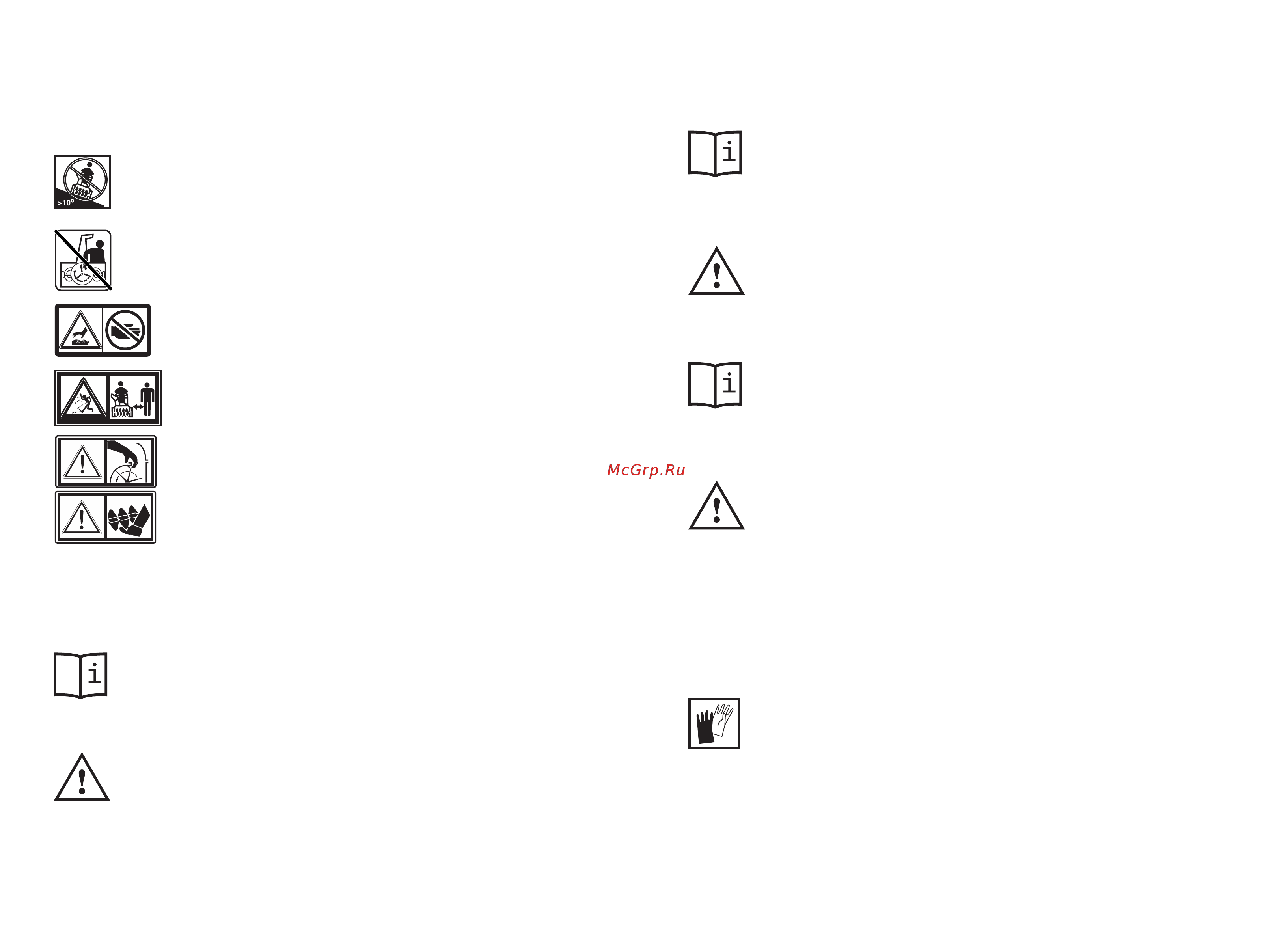

![Кратон GSB-11,0SV-EL [21/24] Сборка и ввод снегоуборочной машины в эксплуатацию](/views2/1888269/page21/bg15.png)
www.kraton.ru
Машина снегоуборочная бензиновая GSB-11,0SV-EL, артикул 5 08 01 010
28 21
Сборка и ввод снегоуборочной
машины в эксплуатацию
Настоящая снегоуборочная машина была со-
брана на заводе, за исключением некоторых
съемных частей, которые не были установле
-
ны в целях транспортирования. Плотно затя
-
ните все части и крепежи снегоуборочной ма
-
шины, которые Вы собрали самостоятельно.
Используйте соответствующие слесарные ин
-
струменты, чтобы плотно затянуть крепежи и
правильно собрать снегоуборочную машину.
Работа со снегоуборочной ма-
шиной
ВНИМАНИЕ! Не направляйте желоб для вы-
броса снега на людей, животных, автомоби
-
ли и окна — возможно нанесение травм и по
-
вреждений вследствие попавших в снег льда
и посторонних предметов. Не прикасайтесь к
шнеку и ротору работающей снегоуборочной
машины — неминуемая опасность получения
серьезных травм. Водитель (пользователь)
должен уметь правильно и по назначению
использовать все органы управления снего
-
уборочной машины и знать способы быстрой
остановки ее двигателя. Перед началом рабо
-
ты убедитесь в том, что в непосредственной
рабочей зоне не находятся люди или живот
-
ные. Рабочая зона должна быть свободна от
ветвей, камней, ковриков, бутылок и других
посторонних предметов. Правильно и с по-
мощью полозьев отрегулируйте положение
скребка снегозаборника относительно земли.
Рабочая зона
• Еще до первого снегопада необходимо очистить предполага-
емую рабочую зону, где будет использоваться снегоуборочная
машина от ветвей, камней, бутылок и любых других предметов
которые могут попасть в снегозаборник. Все неподвижные
предметы, которые могут препятствовать нормальной работе со
снегоуборочной машиной должны быть отмечены маркерами,
для того чтобы избежать столкновения с ними шнека снегоза-
борника.
• Глубина снега не должна превышать высоту снегозаборника.
Если уровень снежного покрова выше снегозаборника, то его
лучше примять лопатой.
• При сборке снегоуборочной машины необходимо использо-
вать рисунки 1, 2, 3, 4 и 5, и схемы сборки (см. приложение) при
-
веденные в настоящей инструкции. Кроме, того, сборку должен
производить пользователь, имеющий навыки слесарно-сбороч
-
ных работ, и имеющий опыт настройки и регулирования узлов
управления и двигателя снегоуборочной машины.
• Откройте картонную коробку, в которую упакована снегоубо-
рочная машина и комплектующие детали. Проверьте комплект
-
ность снегоуборочной машины и отсутствие видимых механиче
-
ских повреждений на ее узлах и деталях.
• Сборку снегоуборочной машины производите на ровной, твер-
дой поверхности с достаточным освещением.
• Установите на вал трансмиссии 26 снегоуборочной машины
пневматические колеса 27 и зафиксируйте их с помощью сто
-
поров 1.
• Установите и закрепите на корпусе трансмиссии 26 с помо-
щью крепежных изделий (болты, шайбы) руль снегоуборочной
машины.
• На рычагах 7, 8 и 10 закрепите концы тросовых приводов к
трансмиссии 26. Не затягивайте гайки слишком сильно. Оконча
-
тельная настройка тросовых приводов производится при пер
-
вом запуске двигателя снегоуборочной машины.
• Смонтируйте на роторном отсеке 31 желоб для выброса снега
13 и тросовый привод к нему.
• На снегозаборнике 18 с помощью гаек 17 закрепите полозья
16 и отрегулируйте их положение. При использовании снегоубо
-
рочной машины на неровных поверхностях опустите полозья 16
