Teplocom TS-Prog-R белый Руководство по эксплуатации онлайн

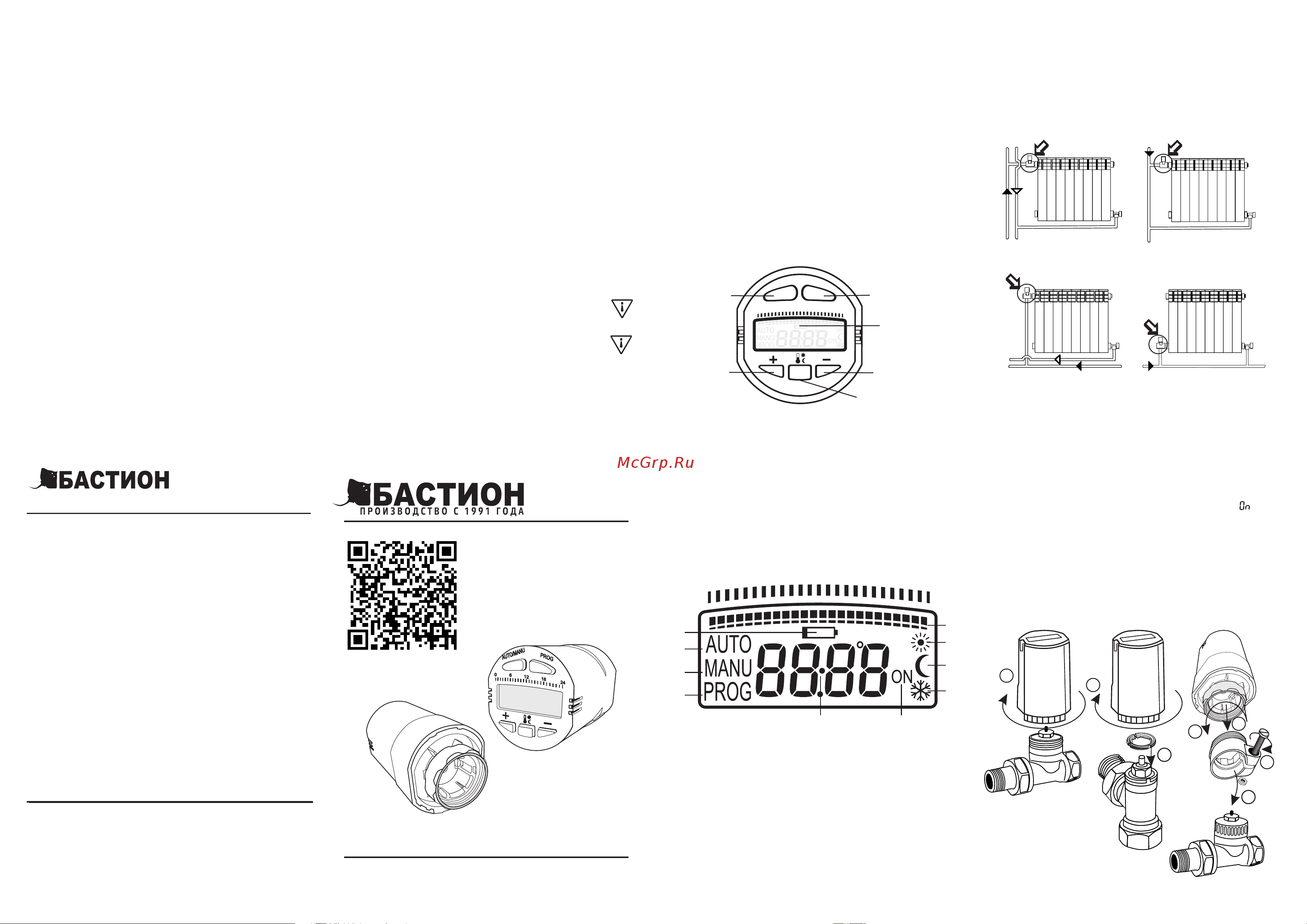

Teplocom TS-Prog-R Руководство по эксплуатации онлайн
радиаторный термостат
TEPLOCOM TS-Prog-R
НАИМЕНОВАНИЕ: ТЕРМОСТАТ TS-Prog-R
радиаторный термостат
VI ИНДИКАЦИЯ И УПРАВЛЕНИЕ ТЕРМОСТАТОМ
V ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание ТЕРМОСТАТА: 2AA батареи (ок. 1 года)
Погрешность термостата: ±1°С
Диапазон регулирования комнатной
температуры: +5~+30°С
Точность регулирования: 0,5°С
Температура транспортировки и
хранения: -10~+60°С
Размеры ТЕРМОСТАТА (В*Ш*Г): 92×50×55 мм
Максимальный ход штока: 4,5 мм
Усилие на пружине: 80 N < F < 130
Присоединительная резьба : М30 х 1,5 мм
Класс IP: 21
Содержание драгоценных металлов и камней: нет
TEPLOCOM TS-Prog-R – программируемый
ТЕРМОСТАТ для регулирования температуры в
помещениях с системами водяного обогрева.
ТЕРМОСТАТ предназначен для установки на
термостатический клапан водяного отопления и
осуществляет регулировку температуры в
помещении изменяя проток теплоносителя в
радиатор.
II НАЗНАЧЕНИЕ ПРИБОРА
III ОПИСАНИЕ РАБОТЫ ПРИБОРА
IV ОСОБЕННОСТИ ПРИБОРА
Благодарим Вас за выбор нашего
радиаторного термостата
TEPLOCOM TS-Prog-R!
МЕРЫ БЕЗОПАСНОСТИ
I УСЛОВИЯ ЭКСПЛУАТАЦИИ:
При помощи встроенного датчика температуры
ТЕРМОСТАТ измеряет температуру в
помещении, сравнивает значение с
установленным. В зависимости от результата
сравнения и в соответствии с
запрограммированным расписанием работы
ТЕРМОСТАТ открывает или закрывает
термостатический клапан радиатора отопления.
џ Автоматическое регулирование температуры
в радиаторе отопления с обратной связью
џ Индивидуальные программы для 7 дней
недели
џ Функция защиты от детей
џ Функция “открытое окно”
џ Защита от “закисания” клапана
џ Незамерзающий режим
џ Режим ЗАФИКСИРОВАННОЙ ТЕМПЕРАТУРЫ
-для экономии энергии и сохранении
комфорта.
џ Высокое энергосбережение
џ Работа батареек до 1 года
џ Индикатор разряженной батареи
џ Простая установка.
џ Режим ВРЕМЕННО ЗАФИКСИРОВАННОЙ
ТЕМПЕРАТУРЫ
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
1. Вертикальная
двухтрубная
система
3. Горизонтальная
двухтрубная
система
2. Вертикальная
однотрубная
система
4. Горизонтальная
однотрубная
система
1
2
3
4
VII ВЫБОР МЕСТА УСТАНОВКИ ТЕРМОСТАТА
ТЕРМОСТАТ устанавливается на термостатический
клапан радиатора отопления в зависимости от типа
отопительной система в местах, указанных на рисунке:
VIII ПРИСОЕДИНЕНИЯ ТЕРМОСТАТА К КЛАПАНУ
Для установкиТЕРМОСТАТА на клапан нажмите
кнопку “AUTO/MANU”, затем нажмите и удержи-
вайте кнопку “+” пока не появится символ .
Шток ТЕРМОСТАТА втянется, и он перейдет в
полностью открытое положение, максимально
удобное для установки на клапан.
В зависимости от типа клапана присоедините к
нему ТЕРМОСТАТ напрямую либо используя
прилагаемые адаптеры, как указано на
рисунках:.
0
6
12
18
24
7
8
9
10
11
12
13
14
15 16
(1) AUTO/MANU - кнопка переключения
автоматического и ручного режимов
(2) PROG - кнопка установки
Программы/Даты/Времени
(3) Жидкокристаллический дисплей
(4) Кнопка уменьшения установок
температуры/времени
(5) Кнопка выбора Комфортного-Экономичного
режимов
(6) Кнопка увеличения установок
температуры/времени
0
6
12
18
24
1
3
2
4
6
5
PROG
AUTO/MANU
1
1
2
А Б В
Не допускается наличия в воздухе
токопроводящей пыли и паров агрессивных
веществ.
Монтаж прибора должен производиться
профессиональным подрядчиком.
џтемпература окружающей среды от +5 до 50°С;
џотносительная влажность воздуха до 90% при
температуре 25°С
(7) Индикатор низкого заряда батарей
(8) Индикатор автоматического режима
(9) Индикатор ручных установок или
фиксированного режима
(10) Индикатор режима программирования настроек
(11) Индикатор суточного периода (0-24 часа)
(12) “Солнце” - индикатор Комфортного режима
(13) “Луна” - индикатор экономичного режима
(14) “Снежинка” - индикатор незамерзающего
режима
Формат А7 ФИАШ.423134.012 ЭТ
bast.ru - основной сайт
teplo.bast.ru - электрооборудование для отопления
skat-ups.ru - сеть фирменных магазинов “СКАТ”
dom.bast.ru - интернет-магазин
- тех.поддержка; -отдел сбыта911@bast.ru ops@bast.ru
а/я 7532 Ростов-на-Дону, 344018,тел:(863) 2035830
Дата выпуска ______________
ОТМЕТКИ
ПРОДАВЦА:
Продавец: ____________________________________
Монтажная организация: ________________________
Дата продажи: “___” ____________ 20__г. М.П.
Дата ввода в эксплуатацию: “___” ________ 20__г. М.П.
ОТМЕТКИ О ВВОДЕ В ЭКСПЛУАТАЦИЮ:
Штамп службы
качества:
(15) Отображение текущей температуры или
времени
(16) “ON” - клапан открыт.
