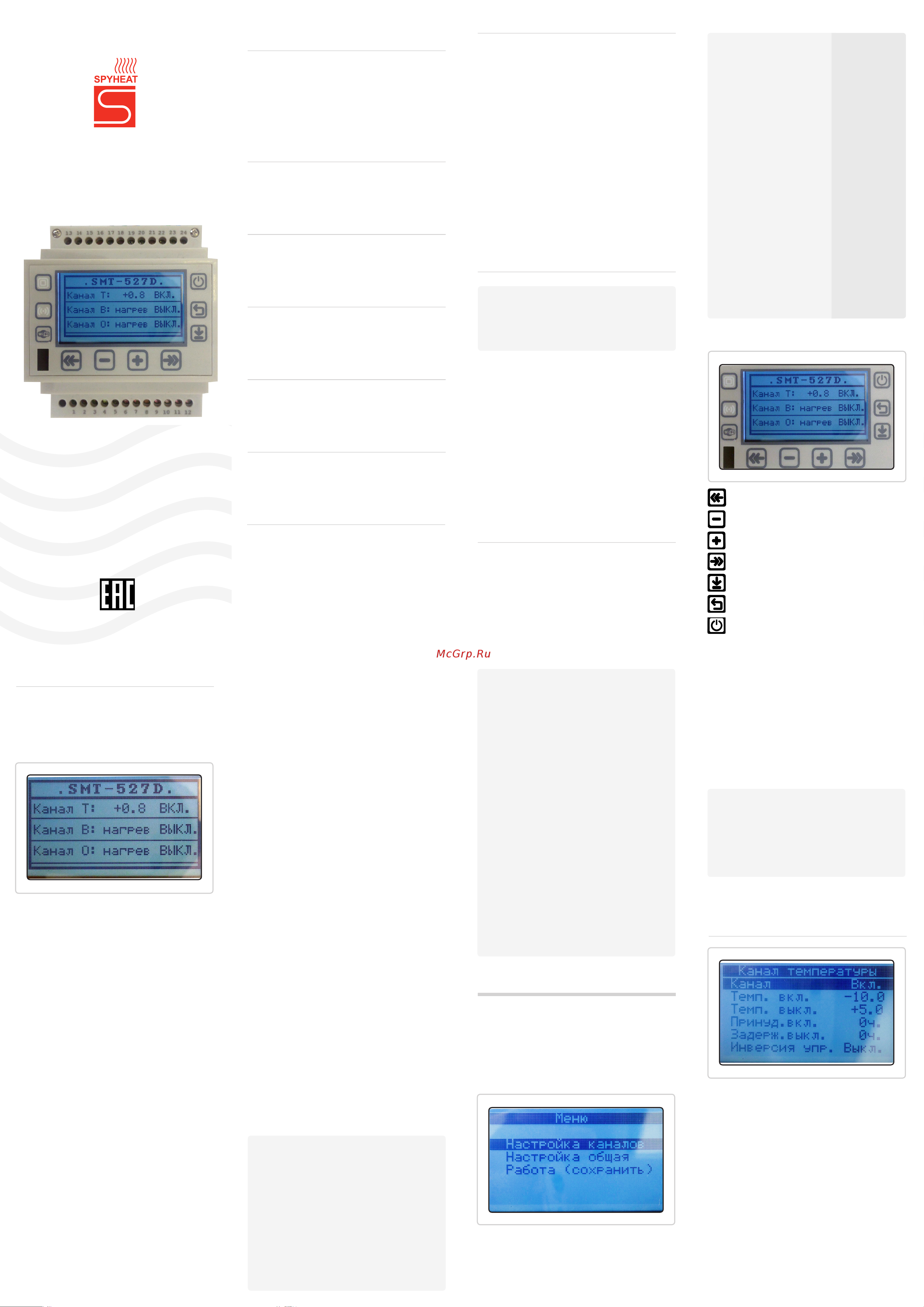

РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
Программируемый
электронный термостат
SMT-527D
НАЗНАЧЕНИЕ
ПОРЯДОК РАБОТЫ
НАСТРОЙКИ ТЕРМОСТАТА
НАСТРОЙКА КАНАЛОВ
ТЕХНИЧЕСКИЕ ДАННЫЕ
ПАНЕЛЬ УПРАВЛЕНИЯ
УСТРОЙСТВО ТЕРМОСТАТА
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И
ПРОДАЖЕ
МЕСТО ПЕЧАТИ ПРЕДПРИЯТИЯ
ТОРГОВЛИ
Программируемый электронный тер-
мостат SMT-527D предназначен для
управления системами антиобледе-
нения кровли, водосточных желобов,
тротуаров, ступеней, пандусов и других
объектов. Термостат имеет три незави-
симых канала для работы по темпера-
туре, по температуре и датчику влаги и
температуре и датчику осадков.
Термостат монтируется на стандартную
DIN шину в помещениях с температурой
+10-+40°С и влажностью не более 80%.
Термостат не требует специального об-
служивания.
Термостат электронный NLC–527D соот-
ветствует ТУ 3428–001–56645849–2002
Рабочий экран
Основное меню
Канал температуры
Канал Т: — канал датчика температуры
Канал О: — канал датчика температуры
Канал В: — канал датчика воды
При первом включении термостата он
автоматически переходит в рабочее со-
стояние.
Отображает:
— текущую температуру
— состояние реле канала «ВКЛ» или
«ВЫКЛ»
Отображает:
— состояние реле канала «ВКЛ» или
«ВЫКЛ»
Отображает:
— состояние реле канала «нагрев ВКЛ»
или «нагрев ВЫКЛ»
Также возможны сообщения:
«Замык. Датч.» — если датчик (или присоеди-
нительный провод) замкнут или датчик силь-
но загрязнен.
«Обрыв датч.» — если датчик (или присоеди-
нительный провод) оборваны или присутству-
ет сильная электромагнитная помеха.
Как компенсировать помеху см. пункт «На-
стройки канала воды».
«Датчик откл.» — датчик канала воды отклю-
чен из меню настроек канала. Канал воды ра-
ботает по параметрам заданным в канале тем-
пературы, т.е. Повторяет канал температуры.
«Канал откл.» - канал полностью выключен из
работы термостата.
Также возможны сообщения:
«Замык. Датч.» — если датчик (или присоеди-
нительный повод) замкнут или датчик сильно
загрязнен.
«Обрыв датч.» — если датчик (или присое-
динительный провод) оборваны или присут-
ствует сильная электромагнитная помеха. Как
компенсировать помеху см. пункт «Настройки
канала воды».
«Датчик откл.» — датчик канала осадков
отключен из меню настроек канала. Канал
осадков работает по параметрам заданным
в канале температуры, т. е. Повторяет канал
температуры.
«Канал откл.» — канал полностью выключен
из работы термостата
Вход в меню настроек термостата осущест-
вляется из рабочего экрана нажатием кнопки
«ВХОД». Также вход в любое подменю осу-
ществляется кнопкой «ВХОД». Выход из любо-
го меню (подменю) по кнопке «Выход».
Описание пунктов меню:
«Настройка каналов» — настройка индиви-
дуальных параметров каналов температуры,
воды и осадков.
«Настройка общая» — настройка параметров
общих для всех каналов.
«Работа (сохранить)» — После изменения лю-
бых параметров работы термостата, по данно-
му пункту меню происходит сохранение изме-
нений и термостат сразу переходит в рабочий
режим с отображением рабочего экрана.
В данном подменю перечислены все три ка-
нала термостата.
Термостат включает нагрузку в заданном
диапазоне температур. Диапазон темпера-
тур, заданный для канала температур дей-
ствует для канала воды и канала осадков.
Важно знать:
1. Наличие и исправность датчика тем-
пературы, канала температуры, является
минимально необходимым условием ав-
томатической работы всех каналов.
2. При неисправности датчика температу-
ры, канала температуры, возможно только
ручное управление нагревом раздельно
по каждому каналу.
3. Принудительное включение реле лю-
бого из трех каналов (или всех вместе)
возможно при: ошибке датчика канала,
датчик канала не установлен, термостат
находится значительно выше(ниже) воз-
можной температуры включения(отклю-
чения).
4. Принудительное включение реле любо-
го из трех каналов невозможно, если соот-
ветствующий канал полностью выключен
из работы термостата, меню настройки
канала, Канал — Выкл.
5. При любой ошибке по каналам воды
и осадков, соответствующий канал ав-
томатически переходит в режим работы
повторяющий канал температуры.
6. При ЛЮБОЙ ошибке в работе датчиков
термостата — светодиод термостата будет
мигать с интервалом в 2 секунды.
Замечание! Если оставить термостат в лю-
бом из пунктов меню (подменю), по по ис-
течении 1 минуты термостат автоматиче-
ски сохранит все изменения и перейдет в
рабочий режим с отображением рабочего
экрана.
Также возможны сообщения:
«Замык. Датч.» - если датчик (или присоеди-
нительный провод) замкнут.
«Обрыв датч.» - если датчик (или присоедини-
тельный провод) оборваны.
«отключен» - канал полностью выключен из
работы термостата.
Нижняя граница температуры
-50°С – +9,5°С
Верхняя граница температуры
-49,5°С – +10°С
Коммутируемая нагрузка
3x3500Вт
Коммутируемое напряжение
220В
Потребляемая мощность
не более 7Вт
Габаритные размеры ШxГxВ
70x70x90
Датчик температуры NTC
внешний
внешний
внешний
Датчик влаги резистивный
Установка температуры
по диапазону с шагом
0,5°С
Датчик осадков резистивный
с подогревом
Термостат представляет собой пласт-
массовый корпус, предназначенный
для установки на DIN-шину. На лицевой
панели прибора размещены ЖК ди-
сплей, кнопки управления и световой
индикатор.
ВНИМАНИЕ!!!
Работы по подключе-
нию термостата должны проводиться
квалифицированным персоналом при
отключённом напряжении сети.
Перед включением термостата убеди-
тесь в исправности электропроводки и
нагревательных секций.
Суммарная мощность нагрузки на один
канал не должна превышать 3500 Вт на
канал.
Термостат не является защитным
устройством. Рекомендуется установка
в цепь питания устройства защитного
отключения (УЗО).
ООО "Тайное тепло"
Московская обл, Солнечногорский р-н,
г. Солнечногорск, ул. Красная, д. 136
®
Дата выпуска
Штамп технического контроля
Наименование предприятия торговли
Дата продажи
Подпись
Описание пунктов меню:
Канал — состояние канала Вкл/Выкл.
Вкл — канал включен и управляет нагрузкой в
установленном диапазоне.
Выкл — канал выключен, управление нагруз-
кой не производится
Перемещение по пунктам меню вверх
Перемещение по пунктам вниз
Вход в подменю/Сохранение параметров
Выход
Вкл/Выкл
Изменение параметров (уменьшение)
Изменение параметров (увеличение)
