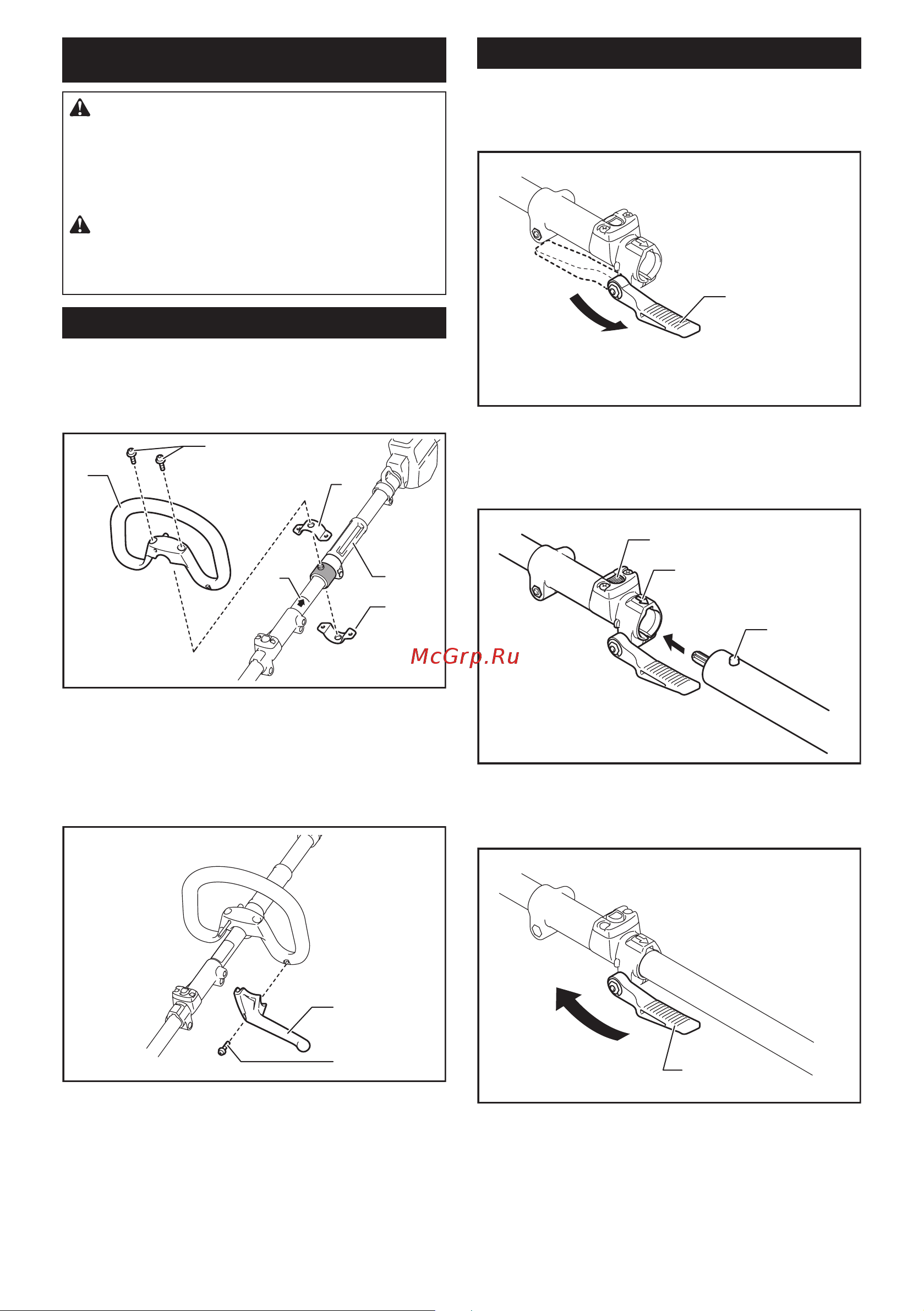

12 РУССКИЙ
СБОРКА
ОСТОРОЖНО: Перед выполнением каких-
либо работ с инструментом обязательно убе-
дитесь, что он выключен и его блок аккумуля-
тора снят. Несоблюдение этого требования может
стать причиной тяжелой травмы из-за случайного
включения инструмента.
ОСТОРОЖНО: Не запускайте частично
разобранный инструмент. Работа инструмента в
частично разобранном виде может стать причиной
тяжелой травмы в результате случайного пуска.
Установка рукоятки
Зафиксируйте рукоятку при помощи зажимов и
болтов. Убедитесь, что рукоятка находится между
проставкой и отметкой со стрелкой. Не снимайте и
не сжимайте проставку.
4
2
3
1
3
5
► 1. Рукоятка 2. Болт с внутренним шестигранни-
ком 3. Зажим 4. Проставка 5. Стрелка
Установите ограждение (наличие зависит от стра-
ны-заказчика) и зафиксируйте его на рукоятке при
помощи винтов на ограждении. После сборки не
снимайте ограждение.
1
2
► 1. Ограждение 2. Винт
Установка трубки насадки
Установка трубки насадки на силовой агрегат.
1. Поверните рычаг по направлению к режущему
узлу.
1
► 1. Рычаг
2. Выровняйте штифт со стрелкой и вставьте
трубку насадки так, чтобы кнопка разблокировки
поднялась.
1
2
3
► 1. Кнопка разблокировки 2. Стрелка 3. Штифт
3. Поверните рычаг по направлению к силовому
агрегату.
1
► 1. Рычаг
Убедитесь, что поверхность рычага расположена
параллельно трубке.
Для снятия трубки поверните рычаг по направлению
к режущему узлу и вытяните трубку, одновременно
нажимая на кнопку разблокировки.
