ITALIANOit
42
* in base alla dotazione/non compreso nella
fornitura
Prima della messa in funzione verificare che la
tensione di alimentazione elettrica disponibile
corrisponda ai dati elettrici riportati sulla targhetta
del modello.
Applicare sempre a monte un interruttore di
sicurezza FI (RCD) con corrente di scatto
max. di 30 mA.
6.1 Montaggio dell'impugnatura
supplementare
Lavorare solamente con l'impugnatura
supplementare montata (12)! Avvitare a fondo
l'impugnatura supplementare sul lato sinistro o
destro della macchina.
6.2 Applicazione del carter di protezione
Per motivi di sicurezza, impiegare
esclusivamente carter di protezione adatti agli
abrasivi usati! Vedere anche il capitolo 11.
Accessori!
Carter di protezione per levigatura
Specifico per lavorare con dischi da sgrosso,
platorelli di levigatura a lamelle, dischi da taglio
diamantati.
Vedere pagina 3, illustrazione D.
- Premere e tenere premuta la leva (17). Portare il
carter di protezione (13) nella posizione indicata.
- Rilasciare la leva e ruotare il carter di protezione
finché la leva stessa non si innesta in posizione.
- Premere sulla leva e ruotare il carter di protezione
finché la zona chiusa non risulta rivolta verso
l'utilizzatore.
- Verificare che il carter sia saldamente in
posizione: la leva dev'essere innestata ed il carter
di protezione non dev'essere in condizione di
poter ruotare.
Utilizzare esclusivamente
utensili sopra i quali il carter
di protezione sporga di
almeno 3,4 mm.
(Per effettuare lo smontaggio, eseguire le
operazione in sequenza inversa.)
Prima di effettuare qualsiasi intervento di
modifica: estrarre la spina dalla presa. La
macchina dev'essere spenta e il mandrino
dev'essere fermo.
Per eseguire lavori con i dischi da taglio, per
motivi di sicurezza dev'essere utilizzato il
carter di protezione per operazioni di troncatura
(vedere capitolo 11. Accessori).
7.1 Bloccaggio del mandrino
- Premere il pulsante di arresto del mandrino (4) e
ruotare il mandrino (2) a mano finché il pulsante di
arresto non scatta in posizione producendo un
suono udibile.
7.2 Montaggio dei dischi di smerigliatura
WA..., WBA..., WE...A...:
Vedere pagina 2, illustrazione A.
La flangia di supporto Autobalancer è
posizionata sul mandrino (3). Non è
necessario l'impiego di una flangia di supporto
rimovibile, come in altre smerigliatrici angolari.
Le superfici di appoggio della flangia di
supporto Autobalancer (3), del disco di
smerigliatura e del dado di serraggio Quick (1)
devono essere pulite. Pulirle, se occorre.
- Appoggiare il disco di smerigliatura sulla flangia di
supporto Autobalancer (3).

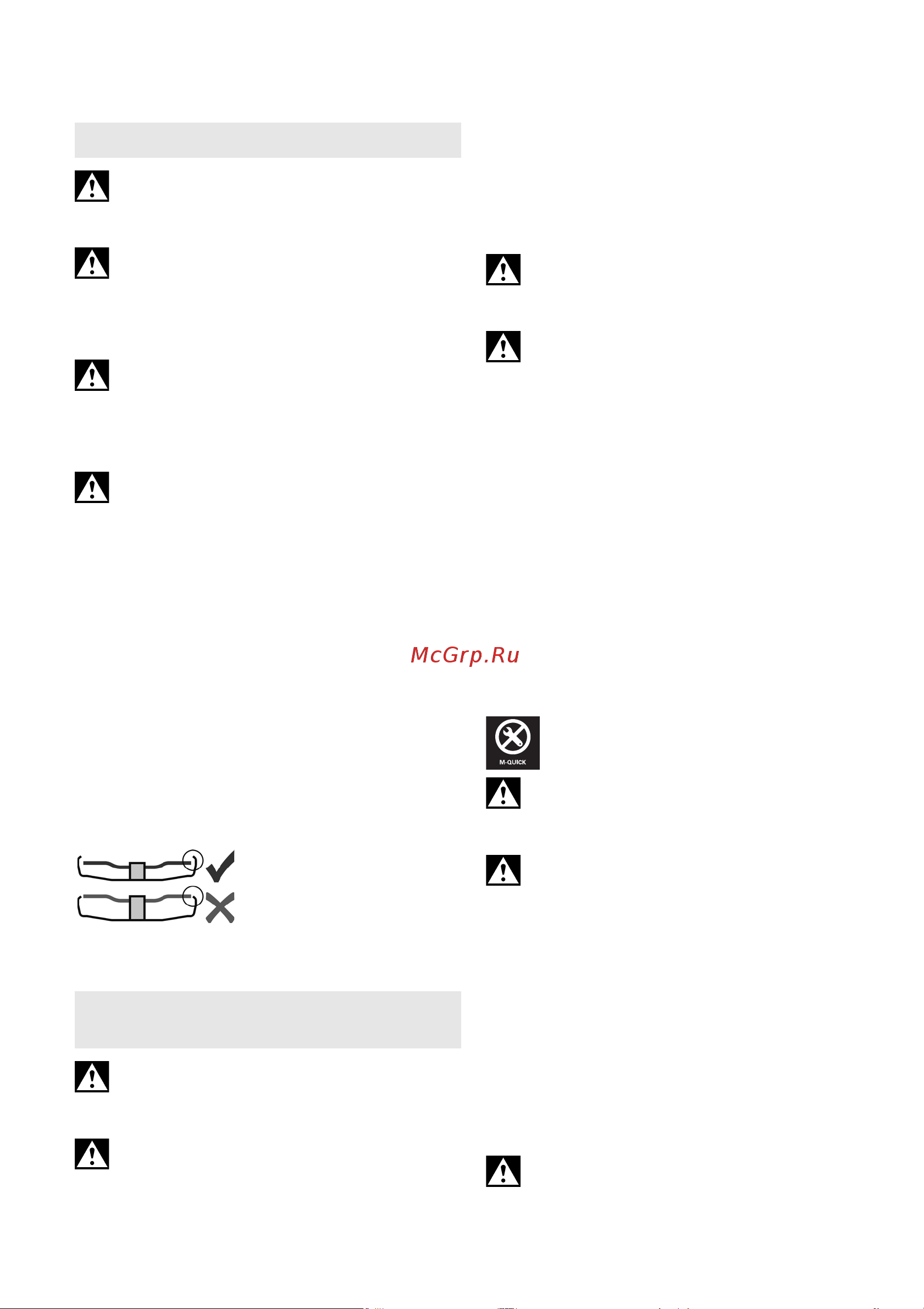

Il disco di smerigliatura deve poggiare sulla flangia
di supporto Autobalancer in modo uniforme.
WPB...:
Vedere pagina 2, figura B.
- Montare la flangia di supporto (14) sul mandrino.
La posizione sarà corretta se, una volta inserita
sul mandrino, la flangia non potrà essere ruotata.
- Appoggiare il disco di smerigliatura sulla flangia di
supporto (14). Il disco di smerigliatura deve
poggiare sulla flangia di supporto in modo
uniforme.
7.3 Stringere/allentare il dado di serraggio
quick (in funzione della dotazione)
Stringere il dado di serraggio quick (1):
Applicare il dado di serraggio quick (1) solo su
macchine dotate del "sistema Metabo Quick".
Queste macchine si riconoscono dal pulsante di
arresto mandrino rosso (4) con la scritta "M-Quick".
Se l'utensile montato nella zona di serraggio
ha uno spessore superiore a 7,1 mm, il dado di
serraggio Quick non può essere utilizzato! Utilizzare
quindi il dado a due fori (15) con la chiave a due fori
(16).
- Bloccaggio del mandrino (vedere capitolo 7.1).
- Inserire il dado di serraggio quick (1) sul mandrino
(2) in modo tale che i 2 dentini facciano presa nelle
2 rispettive scanalature del mandrino. Vedere
l'illustrazione a pagina 2.
- Serrare manualmente il dado di serraggio quick
ruotandolo in senso orario.
- Mediante una forte rotazione in senso orario del
disco di smerigliatura, stringere il dado di
serraggio quick.
Allentare il dado di serraggio quick (1):
Solo se il dado di serraggio quick (1) è
presente, è possibile bloccare il mandrino con
il relativo pulsante di arresto mandrino M-Quick (4)!
- Quando viene disinserito, la macchina riprende a
funzionare.
6. Messa in funzione
7. Montaggio del disco di
smerigliatura
