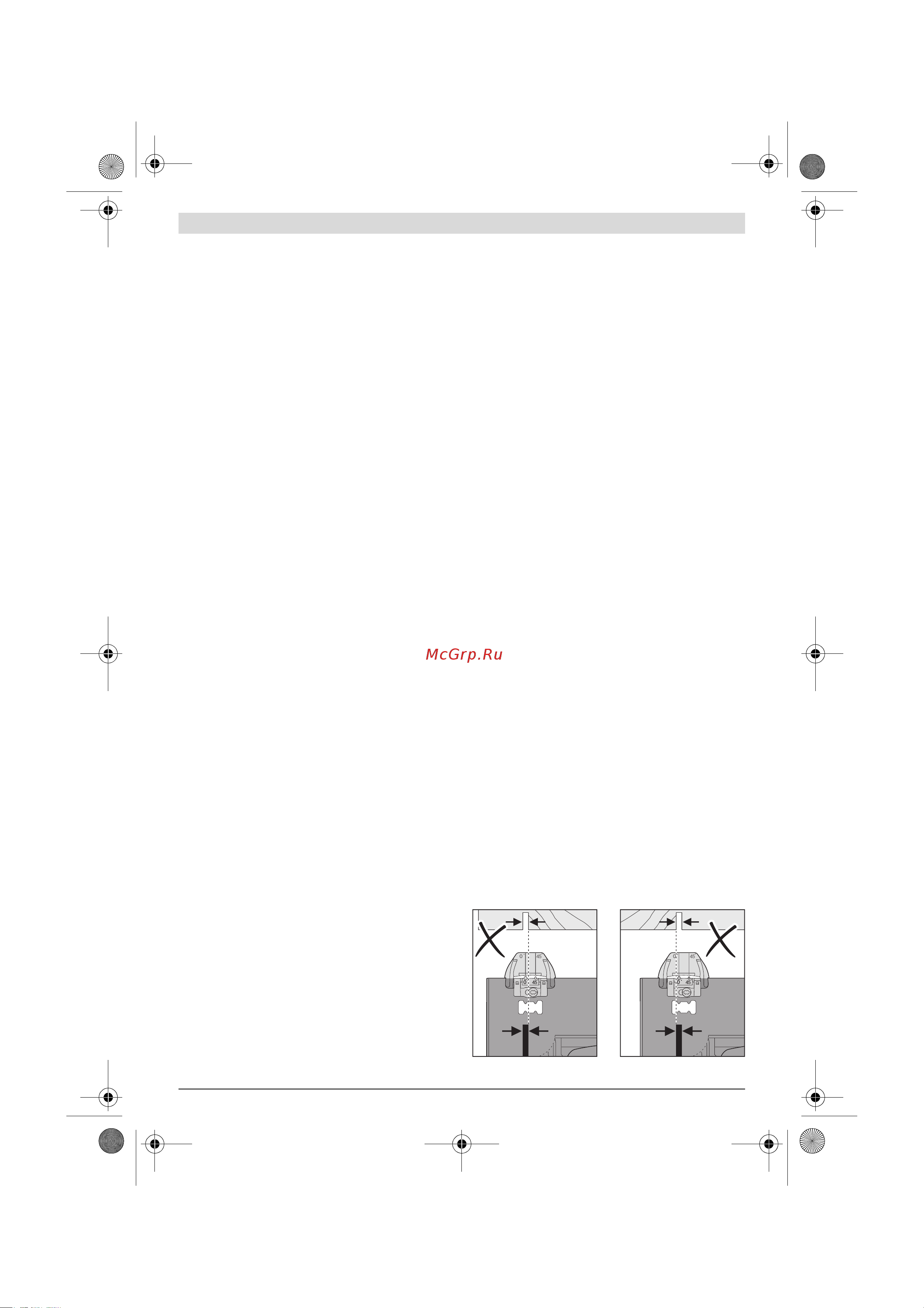

![Bosch PKS 18 LI (06033B1302) [11/126] Mocowanie wymiana tarczy tnącej](/img/pdf.png)
Bosch PKS 18 LI (06033B1302) [11/126] Mocowanie wymiana tarczy tnącej
![Bosch PKS 18 LI (06033B1302) [11/126] Mocowanie wymiana tarczy tnącej](/views2/1888833/page11/bgb.png)
Polski | 11
Bosch Power Tools 1 609 92A 21U | (17.6.16)
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z ma-
teriałami przeznaczonymi do obróbki.
Należy unikać gromadzenia się pyłu na stanowisku pra-
cy. Pyły mogą się z łatwością zapalić.
Odsysanie zewnętrzne (zob. rys. B)
– Mocno nałożyć wąż odsysający 18 (osprzęt) na króciec od-
sysania 4. Podłączyć wąż odsysający 18 do odkurzacza
(osprzęt). Możliwości podłączenia elektronarzędzia do od-
kurzacza znajdują się na końcu niniejszej instrukcji obsłu-
gi.
Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.
Mocowanie/wymiana tarczy tnącej
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyjąć akumulator.
Podczas montażu tarczy pilarskiej używać rękawic
ochronnych. Przy kontakcie z tarczą pilarską istnieje nie-
bezpieczeństwo zranienia.
Stosować należy wyłącznie tarcze pilarskie, których
parametry są zgodne z danymi znamionowymi podany-
mi w niniejszej instrukcji obsługi.
W żadnym wypadku nie wolno używać tarcz szlifier-
skich jako narzędzi roboczych.
Wybór tarczy tnącej
Lista zalecanych tarcz tnących znajduje się na końcu niniej-
szej instrukcji.
Demontaż tarczy tnącej (zob.rys.C)
W celu wymiany narzędzia roboczego najlepiej jest położyć
elektronarzędzie na przedniej części obudowy silnika.
– Nacisnąć przycisk blokady wrzeciona 19 iprzytrzymać w
tej pozycji.
Przycisk blokady wrzeciona 19 wolno naciskać tylko
przy nieruchomym wrzecionie. W przeciwnym wypadku
można uszkodzić elektronarzędzie.
– Wykręcić za pomocą klucza sześciokątnego 24 nakrętkę
mocującą 23, obracając ją w kierunku .
–Odchylić osłonę 9 do tyłu i przytrzymać.
– Zdjąć podkładkę mocującą 22 i tarczę tnącą 8 z wrzeciona
20.
Mocowanie tarczy tnącej (zob. rys. C)
W celu wymiany narzędzia roboczego najlepiej jest położyć
elektronarzędzie na przedniej części obudowy silnika.
– Oczyścić tarczę 8 i wszystkie elementy mocujące.
–Odchylić osłonę 9 do tyłu i przytrzymać.
–Nałożyć tarczę 8 na kołnierz mocujący 21. Kierunek cięcia
tarczy (strzałka na tarczy) musi być zgodny z kierunkiem
obrotów wrzeciona (strzałka na osłonie wahliwej 9).
– Nałożyć podkładkę mocującą 22, po czym nakręcić śrubę
mocującą 23, obracając nią w kierunku . Należy przy tym
zwrócić uwagę na właściwe położenie podkładki mocują-
cej 21 i tulei mocującej 22.
– Nacisnąć przycisk blokady wrzeciona 19 iprzytrzymać w
tej pozycji.
– Za pomocą klucza sześciokątnego 24 dociągnąć śrubę mo-
cującą 23, obracając nią w kierunku . Moment dociąga-
nia powinien wynosić 6–9 Nm, czyli dokręcić do oporu
plus ¼ obroty/obrotów.
Praca
Rodzaje pracy
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyjąć akumulator.
Ustawianie głębokości cięcia (zob. rys. D)
Głębokość cięcia musi być nastawiona zgodnie z gru-
bością przecinanego materiału. Ostrza piły powinny wy-
stawać na swojej wysokości poza materiał.
– Zwolnić śrubę motylkową 25. Aby zmniejszyć głębokość
cięcia, należy odsunąć elektronarzędzie od podstawy 7,
aby zwiększyć głębokość cięcia elektronarzędzie należy
docisnąć w kierunku podstawy 7. Ustawić pożądaną war-
tość na podziałce 26. Ponownie dokręcić śrubę motylko-
wą 25.
Ustawianie kąta uciosu
– Najlepiej jest ułożyć elektronarzędzie na przedniej części
pokrywy 5.
– Poluzować nakrętkę motylkową 13. Odchyllić na bok pilar-
kę i ustawić na podziałce 14 pożądany kąt cięcia. Ponow-
nie dokręcić nakrętkę motylkową 13.
Wskazówka: W czasie wykonywania cięć skośnych, głębo-
kość cięcia jest w rzeczywistości mniejsza, niż wartość ukaza-
na na podziałce 26.
Wskaźniki cięcia (zob. rys. E)
Okienko „CutControl“ 12, które można odchylić do przodu,
pomaga w precyzyjnym prowadzeniu pilarki tarczowej wzdłuż
wyrysowanej na obrabianym materiale linii cięcia. Okienko
„CutControl“ 12 posiada dwa znaczniki – jeden do cięcia pod
kątem prostym i jeden do cięcia pod kątem 45°.
Wskaźnik cięcia 0° 27 ukazuje ustawienie tarczy przy cięciu
pod kątem prostym. Wskaźnik cięcia pod kątem 45° 28 uka-
zuje pozycję tarczy przy cięciu pod kątem 45°.
– Dla wykonania precyzyjnego cięcia należy przyłożyć pilar-
kę do elementu obrabianego tak, jak pokazano na rysunku.
Najlepsze efekty osiągnie się, jeżeli przeprowadzi się
uprzednio cięcie próbne.
