2.1 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ
Устройство серии RT представляет собой автоматический пистолет для вязки арматуры, ра-
ботающий от аккумуляторной батареи.
Для связывания арматурных стержней используется стальная оцинкованная проволока, раз-
матываемая из катушки. Катушка с проволокой устанавливается в задней части пистолета.
Длина проволоки, затрачиваемой на один узел, а вместе с ней и количество петель выбирает-
ся поворотом регулятора, расположенного на верхней поверхности пистолета.
Усилие вязки выбирается автоматически. Место вязки помещают между направляющей на-
садкой и приемными губками.
После нажатия на кнопку пуска, проволока выходит из направляющей насадки, огибает свя-
зываемую арматуру, проходит через приемные губки и затягивающую вилку, которая и фор-
мирует узел. Поступательный нож отрезает проволоку в процессе зятяжки узла.
За протяжку, затягивание и отрезание проволоки отвечает один электрический мотор.
2 Эксплуатация
ЭКСПЛУАТАЦИЯПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
катушка
кнопка протяжного
механизма
направляющаяя
насадка
затягивающая
вилка
приемные
губки
кнопка
пуска
выключатель
скоба для
переноски
винты
регулировочные
сервисная
крышка
регулятор длины
проволоки
отверстие для
фиксации скобы
для переноски
аккумулятор
рукоятка
крышка
катушки
отверстие
для подачи
проволоки
защелка
крышки
катушки
индикатор
питания
рис. 1

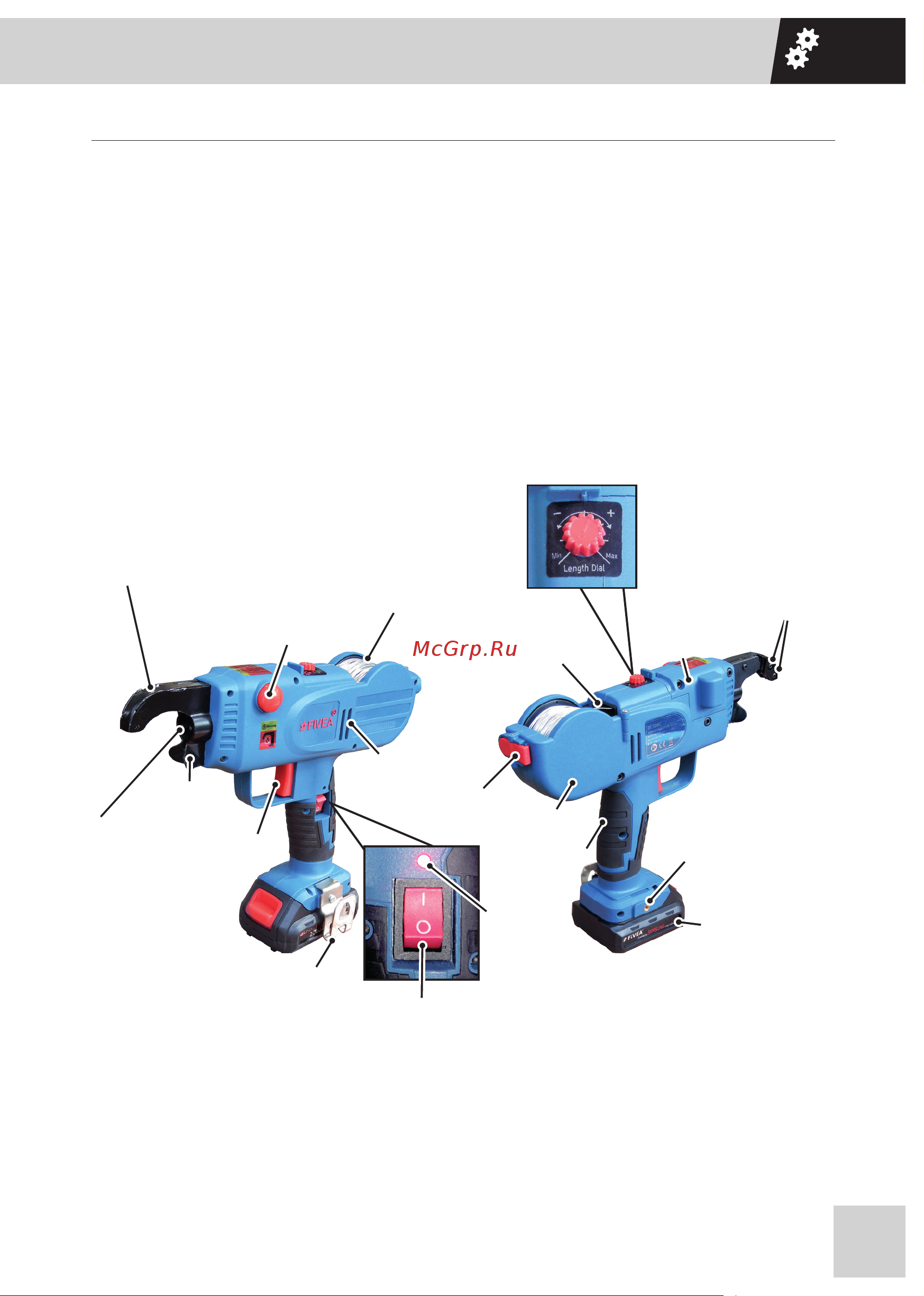

2.2 ОБЩИЙ ВИД И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
вентиляционные
отверстия
.
