10

PORTUGUÊS

ou armazenar ferramentas elétricas. Tais medidas preventivas reduzem o risco de dar partidas acidentais em ferramentas elétricas.

d. Armazene aparelhos que não estejam sendo utilizados fora do alcance de crianças e não permita que pessoas

não-familiarizadas com a ferramenta elétrica ou com essas instruções utilizem a ferramenta elétrica. Ferramentas elétricas são

perigosas nas mãos de usuários não treinados.

e. Faça a manutenção de ferramentas elétricas. Verifique o desalinhamento de peças móveis, quebra de peças e qualquer outra

condição que possa afetar a operação da ferramenta elétrica. Caso seja danificada, repare a ferramenta elétrica antes de utilizar.

garantirá que a segurança da ferramenta elétrica será mantida.

6. Segurança elétrica

Sua Ferramenta tem isolamento duplo, no entanto, não é necessário o uso de fio terra.

Sempre verifique a voltagem da rede elétrica que corresponda a voltagem da placa de classificação.

Advertência: Se o cabo de força estiver danificado, ele deverá ser substituído pelo fabricante, pelo Centro de Serviço Autorizado da

Black & Decker ou uma pessoa igualmente qualificada para evitar acidentes. Se o cabo for reparado ou substituído por uma pessoa

qualificada, mas não autorizada pela Black & Decker, a garantia será perdida.

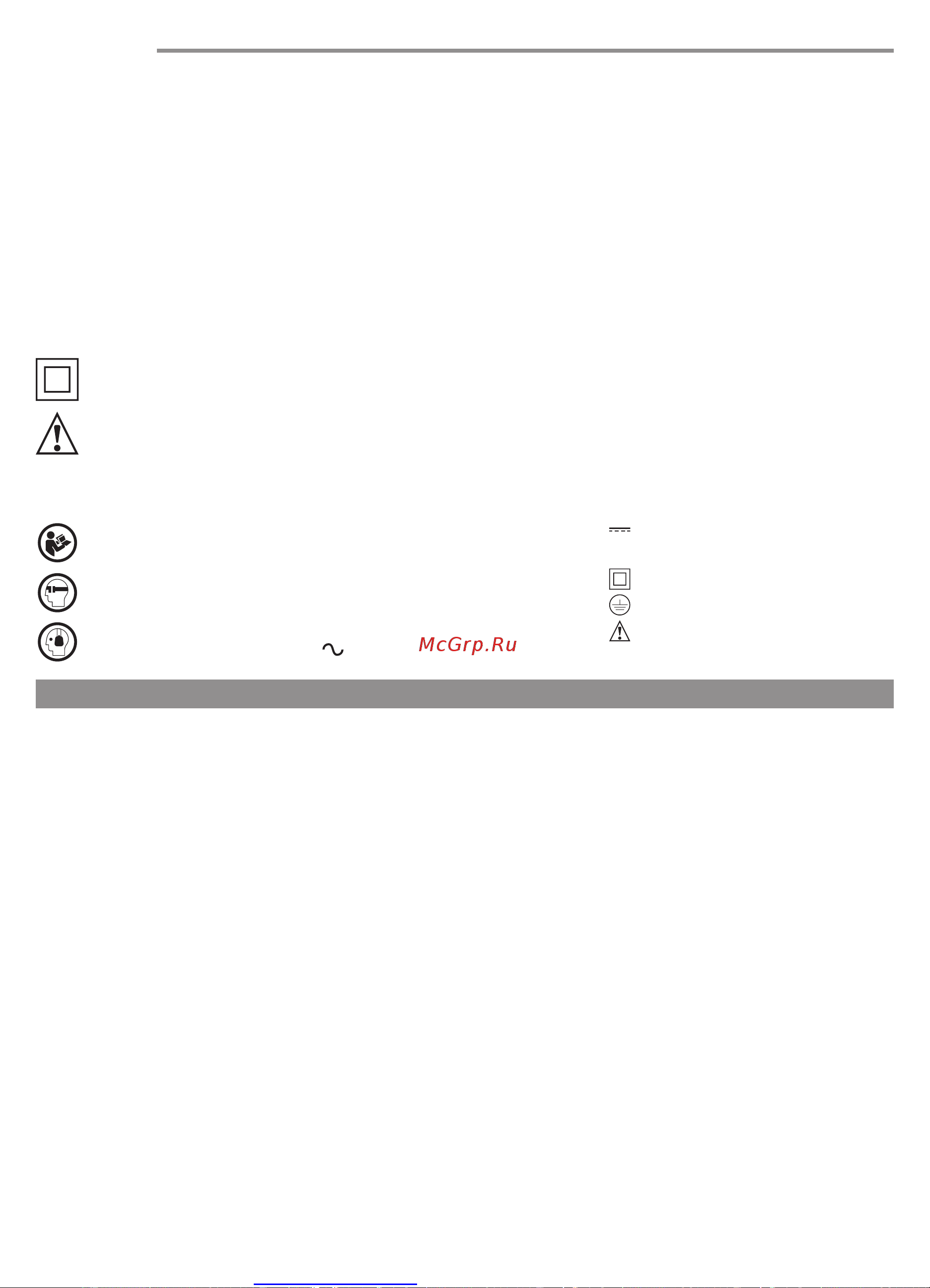

7. Rótulos da ferramenta

A Etiqueta de sua ferramenta pode conter os seguintes símbolos:

• Utilize o resguardo e certifique-se de que se encontra bem colocado.

Para ligar empurre o interruptor para a frente. Para desligar pressione a zona traseira do interruptor. Uma mola fará com que este volte à posição para desligar.

COLOCAÇÃO DOS DISCOS (FIG. 2 & 3)

Desligue o plugue da tomada:

• Certifique-se de que o resguardo se encontra colocado. Coloque a flange interior (Fig. 2-A) no eixo.

• Certifique-se de que entra em contato com as duas superfícies planas. Coloque o disco abrasivo no eixo e na flange interior (Fig. 2-B).

• Certifique-se de que se encontra corretamente colocado.

• Coloque a flange exterior roscada (Fig. 2-C), certificando-se de que se encontra na direção correta para o tipo de disco colocado. Para discos

de rectificação, a flange (Fig. 2-C) é colocada com a zona saliente virada para o disco. Para discos de corte, a flange (Fig. 2-C) é colocada

com a zona interior virada para longe do disco.

• Mantenha a chave de porcas nas superfícies planas do eixo para evitar a rotação do disco e aperte a flange exterior com a chave de porcas fornecida.

1. Interruptor

2. Cabo

3. Resguardo do disco

4. Corpo da máquina

5. Punho lateral (3 posições)

6. Botão de bloqueio do eixo

PPRREECCAAUUÇÇÕÕEESS DDEE SSEEGGUURRAANNÇÇAA AADDIICCIIOONNAAIISS PPAARRAA EESSMMEERRIILLHHAADDEEIIRRAASS
