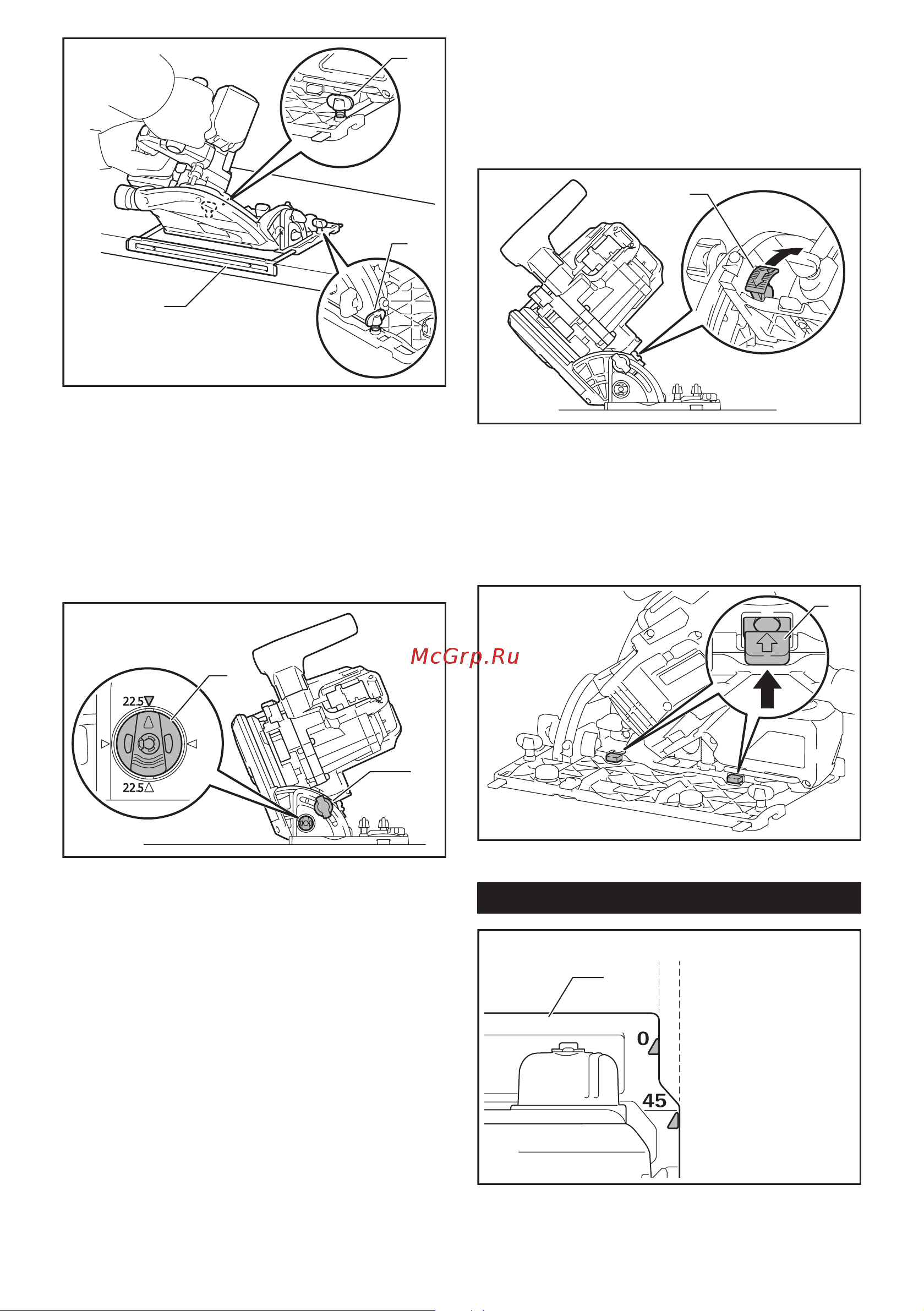

13 РУССКИЙ
2
1
2
► 1. Подоснова (Дополнительные принадлежно-
сти) 2. Зажимной винт
Упор-ограничитель
Упор-ограничитель позволяет быстро задать необ-
ходимый угол. Поверните упор-ограничитель таким
образом, чтобы стрелка на нем показывала на 22,5°.
Ослабьте зажимные винты спереди и сзади. Затем
наклоните диск до упора и надежно закрепите осно-
вание, затянув зажимные винты.
1
2
► 1. Упор-ограничитель 2. Зажимной винт
Угол скоса 48°
Для достижения угла скоса 48° ослабьте зажимные
винты и переместите рычаг до упора в указанном
стрелкой направлении, как показано на рисунке.
Затем установите угол скоса 48° и затяните зажим-
ные винты.
1
► 1. Рычаг
Угол скоса -1°
Для достижения угла скоса -1° ослабьте зажимные
винты и переведите рычаги в указанном стрелкой
направлении, как показано на рисунке. Затем уста-
новите угол скоса -1° и затяните зажимные винты.
1
► 1. Рычаг
Наведение
1
AB
► 1. Основание
