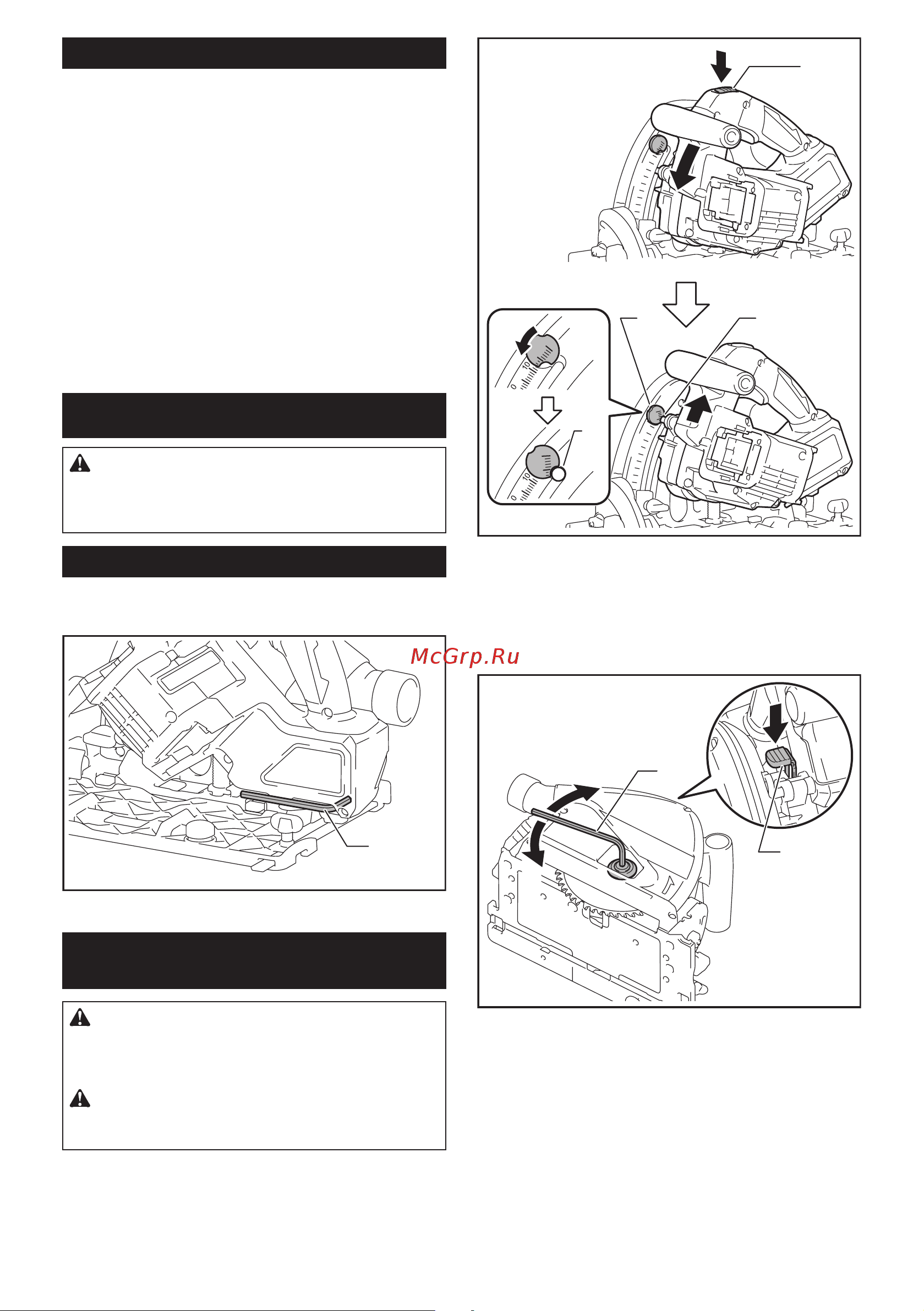

15 РУССКИЙ
Электронная функция
Инструменты, оборудованные электронными функ-
циями, просты в эксплуатации благодаря следую-
щим характеристикам.
Устройство защиты от перегрузки
При перегрузке инструмента и превышении опре-
деленной температуры инструмент автоматически
отключается для защиты двигателя.
Постоянный контроль скорости
Электронное управление скоростью инструмента для
достижения постоянной скорости. Возможность получе-
ния тонкой отделки, так как скорость вращения держится
на постоянном уровне даже при условиях нагрузки.
Функция плавного запуска
Плавный запуск благодаря подавлению начального удара.
СБОРКА
ВНИМАНИЕ: Перед проведением каких-
либо работ с инструментом обязательно
убедитесь, что инструмент отключен, а блок
аккумулятора снят.
Хранение шестигранного ключа
Когда шестигранный ключ не используется, храните
его, как показано на рисунке, чтобы не потерять.
1
► 1. Шестигранный ключ
Снятие или установка диска
циркулярной пилы
ВНИМАНИЕ: Обязательно проверяйте
правильность установки диска циркулярной
пилы. Зубья должны смотреть вверх в перед-
ней части инструмента.
ВНИМАНИЕ: Для снятия или установки
диска циркулярной пилы пользуйтесь только
ключом Makita.
Для снятия диска циркулярной пилы:
1. Нажмите кнопку разблокировки и немного
опустите рукоятку. Поверните стопорный рычаг и
опускайте рукоятку, пока стопорный штифт не вой-
дет в отверстие.
1
2
4
3
► 1. Кнопка разблокировки 2. Стопорный рычаг
3. Стопорный штифт 4. Отверстие для стопор-
ного штифта
2. Нажмите фиксатор вала до упора, чтобы диск
не мог вращаться, и ослабьте шестигранный болт с
помощью шестигранного ключа.
2
1
3
4
► 1. Фиксатор вала 2. Шестигранный ключ
3. Затянуть 4. Ослабить
3. Снимите шестигранный болт, внешний фланец
и диск циркулярной пилы.
