те наборные шайбы (40) так, чтобы перекрыть 1-2 обо-

рота резьбы на шпинделе (38). В противном случае, вам

не удастся закрепить фрезу или фрезерную головку (39)

гайкой (41), Рис. 12.

8.3.3. Установите и закрепите кожух фрезера (11), Рис.

13.

8.3.4. При выполнении фрезерных операций с примене-

нием пальчиковых фрез (46) необходимо на шпиндель

(38) установить и закрепить специальный фрезерный

патрон (44), Рис. 14.

8.3.5. В специальный фрезерный патрон (44) вставьте

необходимую разрезную вставку (45) сквозной прорезью

перпендикулярно болту фиксации (43), установите паль-

чиковую фрезу (46) и, используя шестигранный ключ

(42), закрепите пальчиковую фрезу болтом фиксации

(43), Рис. 14.

ВНИМАНИЕ! Внутренний диаметр отверстия разрез-

ной втулки должен строго соответствовать диаме-

тру хвостовика используемой пальчиковой фрезы

(сверла).

8.3.6. Установите и на крышке (47) закрепите защитный

колпак (48), Рис. 14, 15.

9. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-

либо установки и регулировки при включенном

станке.

Это может привести к травме.

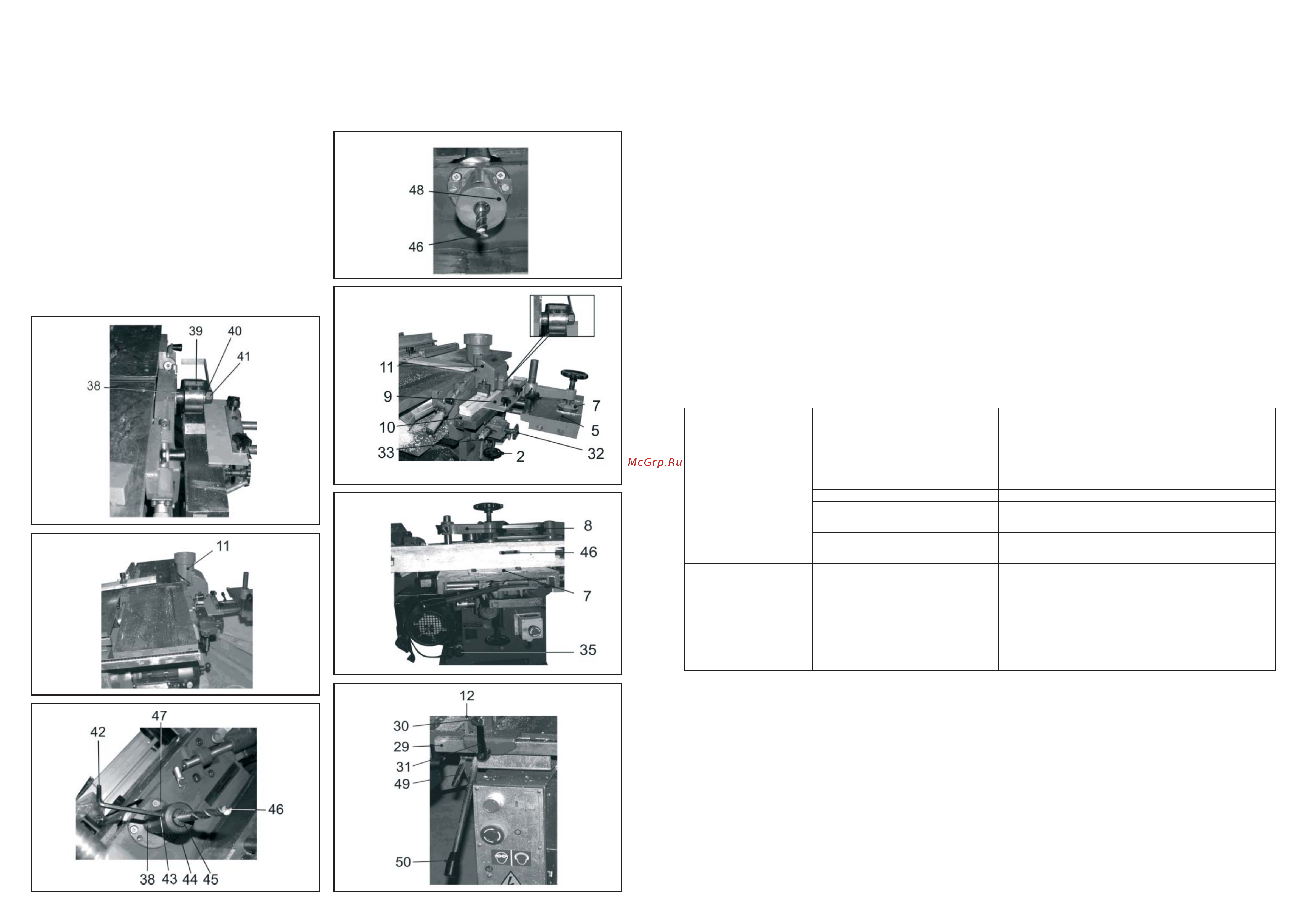

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

Рис. 18

15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Станок модели «КОРВЕТ 323» Зав. № ______________ соответствует требованиям технического регламента «О

безопасности машин и оборудования», №753 от 15 сентября 2009 г., с изменениями, принятыми Постановлением

Правительства РФ от 24.03.2011 №205, обеспечивающим безопасность жизни, здоровья потребителей и охрану

окружающей среды и признан годным к эксплуатации.

“____”________________201 г. ____________ Входной контроль ”____”________________ 201 г. ______________

(дата изготовления) (штамп ОТК) (дата проверки) (штамп вк)

Дата продажи “___”_____________ 201 г. __________________ _________________

(подпись продавца) (штамп магазина)

16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации машины (станка) со-

ставляет 36 месяцев с даты продажи через розничную

сеть. Назначенный срок службы машины (станка) – 5

лет.

ООО «ЭНКОР-Инструмент-Воронеж» устанавливает

«безусловную гарантию» на первые 12 месяцев, при

которой выполняется бесплатный ремонт по устране-

нию любых дефектов машины (станка) «Корвет» только

в условиях авторизированных сервисных центров и при

12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Предупреждение: для собственной безопасности

необходимо выключить станок и отключить вилку

от электрической розетки перед выполнением об-

служивания станка.

12.1. Обслуживание

12.1.1. Содержите станок и рабочее место в чистоте. Не

допускайте накапливание пыли, стружки и посторонних

предметов на станке и внутри корпуса. Освобождайте

все трущиеся узлы и детали от пыли, стружки и посто-

ронних предметов. Периодически очищайте станок сжа-

тым воздухом.

12.1.2. Заменяйте изношенные детали по мере необ-

ходимости. Электрические шнуры в случае износа, по-

вреждения следует заменять немедленно.

12.1.3. Станок всегда необходимо проверять перед ра-

ботой. Все неисправности должны быть устранены и

регулировки выполнены. Проверьте плавность работы

всех деталей.

12.1.4. После окончания работы удалите стружку со

станка и тщательно очистите все поверхности. Рабочие

поверхности должны быть сухими, слегка смазаны мас-

лом.

12.1.5. Останавливайте станок, проверяйте состояние

крепления и положения всех сопрягаемых деталей,

узлов и механизмов

станка после 50 часов наработки.

12.1.6. Для смазки поверхностей станка применяйте ма-

шинное масло. Для смазки ходовых винтов применяйте

густую смазку типа ЛИТОЛ

12.1.7. Приводные ремни следует менять, когда их на-

тяжение не помогает предотвращать проскальзывание

шпинделя.

13. КРИТЕРИИ ПРЕДЕЛЬНОГО

СОСТОЯНИЯ, УТИЛИЗАЦИЯ

13.1. Критериями предельного состояния станка счита-

ются поломки (износ, коррозия, деформация, старение,

трещины или разрушения) узлов и деталей или их сово-

купность при невозможности их устранения в условиях

авторизированных сервисных центров оригинальными

деталями или экономическая нецелесообразность про-

ведения ремонта.

Критериями предельного состояния станка являются:

- трещины металлоконструкции корпуса и основания

- глубокая коррозия станка и неисправный электродви-

гатель.

13.2. Станок и его детали, вышедшие из строя и не под-

лежащие ремонту, необходимо сдавать в специальные

приёмные пункты по утилизации. Не выбрасывайте вы-

шедшие из строя узлы и детали в бытовые отходы.

14. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Главным в получении оптимальных результатов при использовании станка является правильная регулировка.

Лучше всего проверить все регулировки во время устранения неисправности.

Неисправность Возможная причина Действия по устранению

1. Двигатель не

запускается

1. Нет напряжения в сети питания 1. Проверить наличие напряжения в сети

2. Неисправен выключатель 2. Проверить выключатель

3. Сгорела обмотка двигателя

3. Обратиться в специализированную мастерскую

для ремонта

2. Двигатель не

развивает полную

скорость и не

работает на полную

мощность

1. Низкое напряжение 1. Проверить напряжение в сети

2. Перегрузка по сети 2. Проверить напряжение в сети

3. Обрыв в обмотке

3. Обратиться в специализированную мастерскую

для ремонта

4. Слишком длинный

удлинительный шнур

4. Заменить шнур на более короткий, убедиться,

что он отвечает требованиям п. 5.2.4.

3. Двигатель

перегревается,

останавливается,

размыкает

прерыватели

предохранителей

1. Двигатель перегружен

1. Уменьшить нагрузку на двигатель, соблюдать

режим работы для данной операции

2. Обмотки сгорели или обрыв в

обмотке

2. Обратиться в специализированную мастерскую

для ремонта

3. Предохранители или

прерыватели имеют

недостаточную мощность

4. Установить предохранители или прерыватели

соответствующей мощности
