Рис. 31

Рис. 32

«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»

Напряжение питания

220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц

Потребляемая мощность

750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт

Расход воздуха

14,2 м

/мин 42,6 м

/мин 62,3 м

/мин 70,82 м

/мин 76 м

/мин

Объём пылесборника

0,064 м

0,153 м

0,306 м

0,43 м

0,59 м

Объём фильтра

0,064 м

0,153 м

0,306 м

0,43 м

0,7 м

Код для заказа

90610 90640 90650 90660 60670

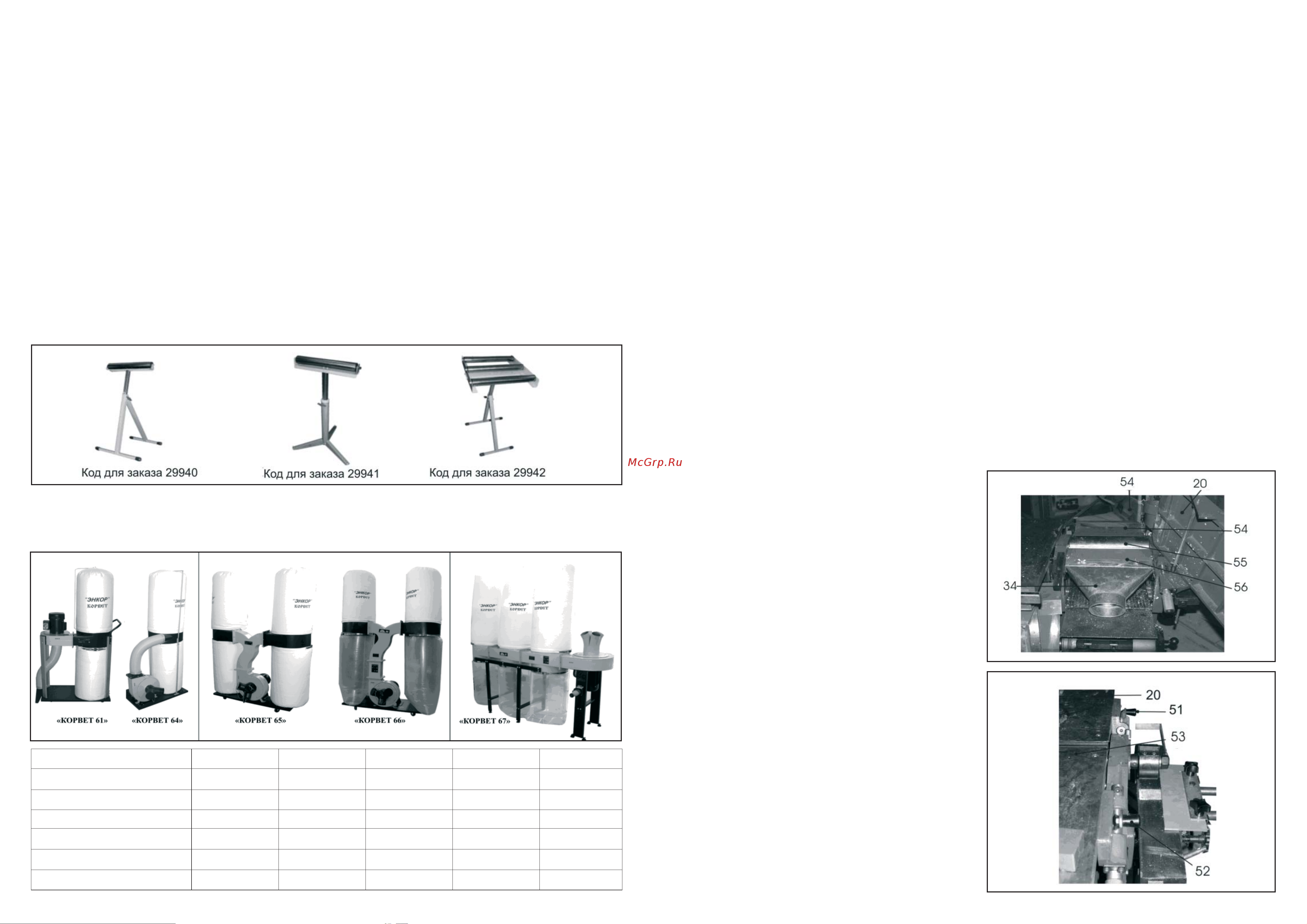

10. ОПОРА РОЛИКОВАЯ

Для создания удобства при работе со станком рекомендуем приобрести опору роликовую (Рис. 31), которая облег-

чит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового изделия

после обработки.

11. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ

Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ» рекомендуем

использовать пылесосы «КОРВЕТ» различных модификаций (Рис. 32), которые обеспечат надлежащие условия

работы и сохранят ваше здоровье.

- вилку шнура питания станка отключите из питающей

розетки.

9.10. Фрезерование, сверление, строгание, пиление

9.10.1. К работе со станком допускаются подготовлен-

ные и имеющие опыт работы с деревообрабатывающи-

ми станками лица. Приступая к

выполнению намеченной

операции на станке, необходимо изучить руководство по

эксплуатации и устройство станка, чётко знать назначе-

ние каждого органа управления станком.

9.10.2. Перед выполнением намеченной операции знать

методы и режимы предполагаемой обработки, получить

информацию в соответствующих учебных пособиях или

у квалифицированного специалиста.

9.10.3. Произведите подготовительные настройки, опи-

санные выше. В тех случаях

, когда подача заготовки про-

изводится вручную, используйте толкатели. Подавайте

заготовку с равномерной скоростью. Любая остановка

заготовки образует неровность или ступень на обрабо-

танной поверхности заготовки.

9.10.4. При выполнении операции сверление, фрезеро-

вание пальчиковыми фрезами и торцевое (косое) пиле-

ние, закрепляйте заготовку прижимными устройствами.

9.10.5. При выполнении фрезерной операции пальчико-

выми фрезами,

осуществляйте скорость подачи заготов-

ки закреплённой на суппорте (5), рычагами поперечной

подачи (4) и продольной подачи (6) с учётом диаметра

режущего инструмента, глубины фрезерования, твёрдо-

сти и влажности материала заготовки, Рис. 2.

9.10.6. При выполнении операции строгания в размер,

устанавливайте высоту строгания с учётом толстой сто-

роны заготовки, твёрдости и влажности материала заго-

товки. Подавайте

заготовку толстой стороной вперёд.

9.10.7. При выполнении операции торцевого (косого)

пиления, осуществляйте скорость подачи заготовки, за-

креплённой на суппорте (17), с учётом высоты пиления,

твёрдости и влажности материала заготовки, Рис. 2.

ВНИМАНИЕ! Не включайте и не выключайте станок при

не отведённой от режущего инструмента заготовке.

9.1. Установки и настройки перед началом фрезер-

ных работ (Рис. 15, 16, 17)

9.1.1.При выполнении фрезерных работ с использовани-

ем фрезерной головки (39), Рис. 12, необходимо:

- выполнить установки согласно предполагаемой опера-

ции (см. раздел 8.);

- перевести рычаг переключения (35) в положение «стро-

гание/фрезерование», Рис. 17;

- поворотом ручки фиксации (33) ослабить фиксацию по-

ложения фрезерного рабочего стола (10);

- маховиком

(2) установить необходимую высоту фре-

зерного рабочего стола (10);

- маховиком поперечного перемещения (32) установить

положение фрезерного рабочего стола (10) относитель-

но фрезерной головки (39);

- установленное положение фрезерного рабочего стола

(10) зафиксировать ручкой фиксации (33);

- установить и закрепить подвижный упор (9) так, чтобы

заготовка имела свободное продольное перемещение

по фрезерному рабочему столу (10) и не имела попереч-

ного перемещения;

- для удаления древесной стружки и пыли с рабочей

зоны, патрубок кожуха фрезера (11) соединить с пыле-

сосом для сбора стружки и древесной пыли (см. раздел

11.).

9.1.2. При выполнении фрезерных работ с использова-

нием пальчиковой фрезы (46) необходимо:

- выполнить установки согласно предполагаемой опера-

ции (см. раздел 8.);

- рычаг переключения (35) перевести в положение «стро-

гание/фрезерование»;

- поворотом ручки фиксации (33) ослабить фиксацию по-

ложения фрезерного рабочего стола (10);

- маховиком (2) установить необходимую высоту фре-

зерного рабочего стола (10);

-установленное положение фрезерного рабочего стола

(10) зафиксировать ручкой фиксации (33);

- направляющий упор (7) установить в зависимости от

глубины фрезерования / сверления.

9.2. Установки и настройки перед началом пильных

работ (Рис. 16, 17, 18)

Выполните установки согласно предполагаемой опера-

ции (см. раздел 8.);

- переведите рычаг переключения (35) в положение «пи-

ление», Рис. 3;

- ослабьте фиксацию ручки (49). Рычагом (50), Рис. 18,

установите пильный диск(18) (на необходимую высоту),

Рис. 2,

зафиксируйте положение ручкой (49);

- при продольном пилении установите направляющую

планку (12) на опору (29), Рис. 2, 3;

- по шкале опоры (29) и указателю направляющей план-

ки (12) определите положение направляющей планки

(12), - зафиксируйте положение ручкой фиксации (31);

- болтом фиксации (30) зафиксируйте выбранный угол

наклона направляющей планки (12)относительно рабо-

чего стола (19);

- при торцевом пилении установите направляющую ско-

са (16) на предполагаемый угол пиления, Рис. 2.

9. 3. Установки и настройки перед началом строгаль-

ных работ

9.3.1.При выполнении строгальных работ по направляю-

щей планке необходимо:

- выполнить установки

согласно предполагаемой опера-

ции (см. раздел 8.);

Переведите рычаг переключения (35) в положение

«строгание/фрезерование», Рис. 3;

- как указано в п. 8.3, свободный конец шпинделя, пред-

назначенный для крепления фрезерного оборудования

и инструмента, должен быть закрыт защитным стака-

ном, см. Рис 11;

- установите направляющую планку (12) на опору (28),

Рис. 2, 3;

- по шкале опоры (28) и указателю

направляющей план-

ки (12) определите положение направляющей планки

(12), зафиксируйте положение ручкой фиксации (31),

Рис. 2, 3;

- болтом фиксации (30) зафиксируйте выбранный угол

наклона направляющей планки (12) относительно по-

дающего стола (20) (см. п. 9.7.);

- ручкой регулировки подъёма стола подачи (3) устано-

вите глубину строгания (см. п. 9.6.);

- закройте защитной планкой (13) не принимающую уча-

стия в строгании часть рабочего вала, Рис. 2;

- закройте защитным кожухом не принимающую участия

в строгании часть рабочего вала;

- поверните ручки замков (51 и 52), Рис. 20. Поднимите

стол подачи (20) и приёмный стол (53), установите и за-

крепите патрубок пылесборника (34) на лотке (56). Опу-

стите стол подачи (20) и приёмный стол (53). Ручками

замков (51 и 52) зафиксируйте положение, Рис. 19, 20;

- для удаления древесной стружки и пыли из рабочей

зоны соедините патрубок пылесборника (34), Рис.19, с

пылесосом для сбора стружки и древесной пыли (см.

раздел 11.).

9.3.2. При выполнении строгальных работ в размер по

толщине (режим рейсмуса) необходимо:

- выполнить установки согласно предполагаемой опера-

Рис. 19

Рис. 20
