12
ции (см. раздел 8.);
- перевести рычаг переключения (35) в положение «стро-
гание/фрезерование», Рис. 3;
- как указано в п. 8.3, свободный конец шпинделя, пред-
назначенный для крепления фрезерного оборудования
и инструмента, должен быть закрыт защитным стаканом
(см. Рис 11);
- повернуть ручки замков (51 и 52), поднять подающий
(20) и приёмный (53) столы, снять патрубок пылесборни-
ка (34) с
лотка (56), Рис. 19, 20;
- оттянуть ручку замка (57), лоток (54) повернуть вокруг
оси до характерного щелчка срабатывания конечного
выключателя так, чтобы лоток (54) закрывал рабочий
вал (55), Рис. 21, 22, 23;
- установить и закрепить патрубок пылесборника (34) на
лотке (54), Рис. 21, 22, 23;
- ручку включения/выключения автоматической подачи
заготовки (22) перевести в положение включения пода-
чи, Рис. 23;
- ослабить фиксацию ручкой (58). Маховиком регули-
ровки подъёма рабочего стола рейсмуса (23) установить
необходимое положение рабочего стола рейсмуса (21).
Зафиксировать положение ручкой (58), Рис. 23;
- для удаления древесной стружки и пыли из рабочей
зоны соединить патрубок пылесборника (34) с пылесо-
сом для сбора стружки и древесной пыли (см. раздел
11.).
Ваш станок был собран и полностью отрегулирован
на заводе- изготовителе. Во время транспортировки
регулировки могут нарушиться, поэтому перед на-
чалом эксплуатации регулировки необходимо про-
верить еще раз.
9.4. Регулировка высоты строгальных ножей (заме-
на, установка)
9.4.1. Для получения ровной поверхности на заготовке,
режущая кромка ножа должна находиться на одинако-
вом расстоянии от поверхности рабочего вала.
Направляющая для установки ножей прилагается для
удобства регулировки высоты ножей.
ПРЕДУПРЕЖДЕНИЕ: Ножи рабочего вала очень
острые. Обращайтесь с ними осторожно. Для про-
верки высоты ножа выполните следующее:
- поверните ручки замков (51 и 52), поднимите стол по-
дачи (20) и приёмный стол (53) (см. п. 9.3.1.);
- установите направляющую для установки ножей на ра-
бочий вал, как показано на Рис. 24, 25;
- опорная подушка направляющей для установки ножей,
должна быть заподлицо с ножом по всей длине рабочего
вала;
- при необходимости отрегулируйте высоту ножа, для
чего ослабьте затяжные винты, установите ножи запод-
лицо по всей длине рабочего вала с опорной подушкой
направляющей для установки ножей, закрепите положе-
ние ножа затяжным винтом;
- проверните рабочий вал, проверьте положение осталь-
ных ножей. При необходимости произведите регулиров-
ку;
- при замене ножей выполните вышеуказанные регули-
ровки для всех ножей.
ПРИМЕЧАНИЕ: При обрабатывании высокосмоли-
стых заготовок возможно налипание древесной смо-
лы и опилок на ножи и рабочий вал, что ухудшает
качество обработанной поверхности. Периодически
проверяйте состояние рабочего вала и ножей. При
необходимости производите очистку
поверхностей
рабочего вала и ножей.
9. 5. Регулировка приемного стола (Рис. 26, 27)
9.5.1. Для получения ровной поверхности на заготовке
режущая кромка ножа должна находиться в одной пло-

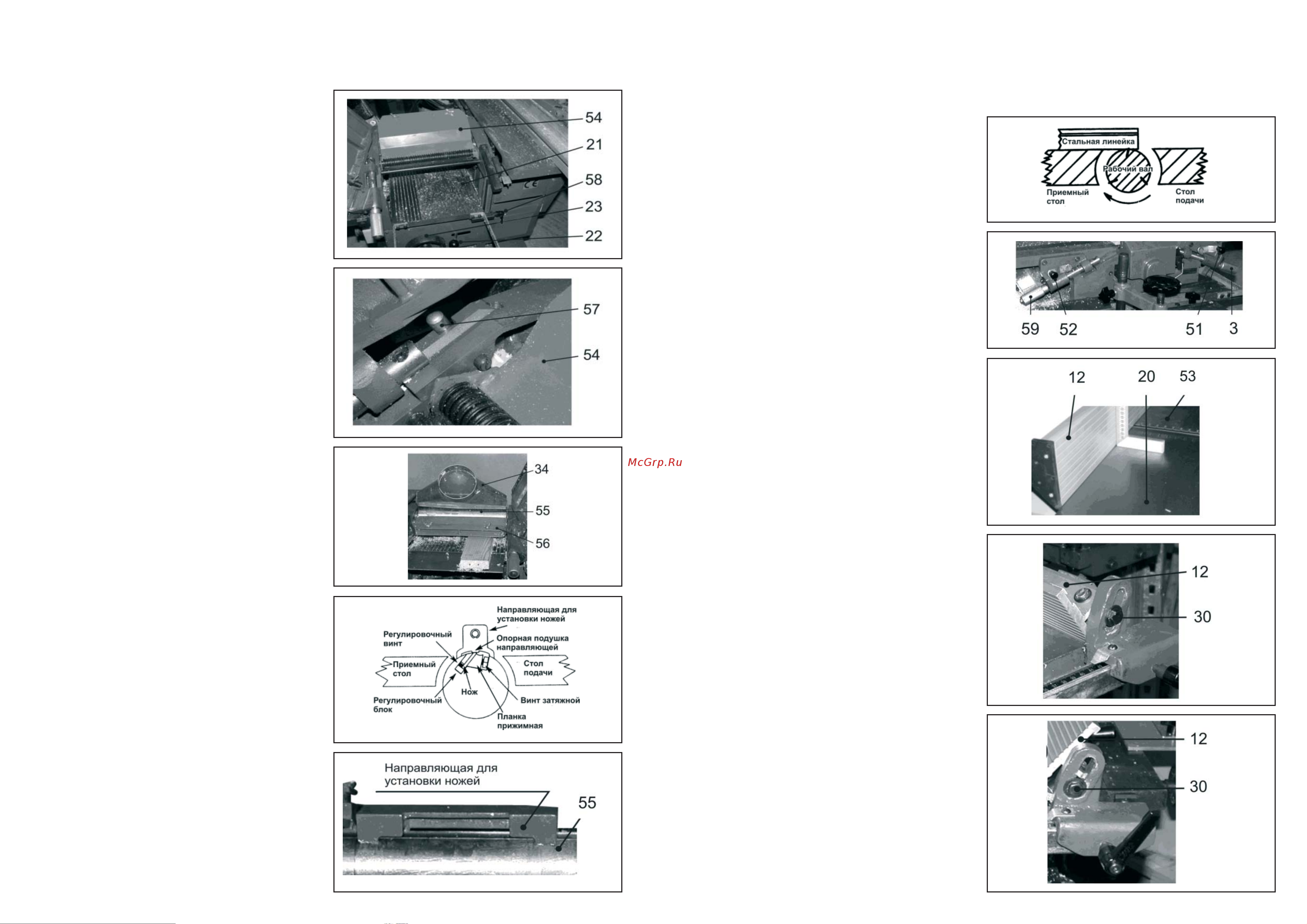

Рис. 21
Рис. 22
Рис. 23
Рис. 24
Рис. 25
13
скости с приёмным столом.
9.5.2. Для проверки положение приёмного стола выпол-
ните следующее:
- установите линейку на приемный стол и рабочий вал,
как показано на Рис. 26;
- проверните вручную рабочий вал: ножи должны едва
касаться линейки;
- ручкой (59) поднимите или опустите приемный стол
(53), чтобы поверхность приёмного стола (53) была точ-
но на одном
уровне с самой высокой точкой ножей.
9.6. Регулировка стола подачи (Рис. 26, 27)
9.6.1. Превышение приёмного стола и ножей рабочего
вала над столом подачи является глубиной строгания,
Рис. 26.
9.6.2. Глубина строгания регулируется ручкой регулиров-
ки подъёма стола подачи (3), Рис. 27. Используя уголь-
ник, универсальный угломер или шаблон, установите
предполагаемый угол направляющей планки (12) к столу
подачи (20). Зафиксируйте положение болтом (30).
9.7. Регулировка направляющей планки (Рис. 28, 29,
30)
9.7.1. Для регулировки направляющей планки выпол-
нить следующее:
- используя угольник, универсальный угломер или ша-
блон, установите предполагаемый угол направляющей
планки (12).
9. 8. Подготовка к работе
9.8.1. Перед началом выполнения работ на станке убе-
дитесь:
- что ваш станок подсоединён к устройству для сбора
стружки и древесной пыли (см. раздел 11.);
- в плавности движения и равномерности прилегания
заготовки к направляющим поверхностям (строгание и
продольное пиление по направляющей планке, фрезе-
рование фрезерной головкой);
- в надёжном креплении заготовки в прижимных устрой-
ствах (поперечное пиление, фрезерование пальчиковой
фрезой, сверление);
- при обрабатывании заготовок длинной более 1000 мм,
используйте роликовые опоры (см. раздел 10.);
- убедитесь в правильности настроек и установок со-
гласно предполагаемой обработки заготовки.
9.9. Включение/выключение
ВНИМАНИЕ! Перед пробным включением станка убе-
дитесь, что на рабочем столе все узлы и механизмы
надёжно закреплены, нет посторонних предметов, и
ничто не мешает вращению шпинделя, фрезы, рабо-
чего вала, пильного диска.
9.9.1. Для включения станка необходимо (Рис. 2, 3):
- вставить электрическую вилку шнура питания станка в
розетку с напряжением 220 В;
- если одна или обе красные кнопки аварийного выклю-
чателя (25), (24) находятся в утопленном положении,
кнопки повернуть по часовой стрелке до их выхода из
фиксированного положения;
включение станка производится нажатием на зелёную
кнопку включения (26), скорость вращения двигателя по-
степенно повысится до максимальных оборотов, Рис. 3;
- станок должен поработать не менее 2-3 минут. Убе-
дитесь, что все элементы станка надежно закреплены
и работают равномерно и правильно, после чего можно
приступать к работе.
9.9.2. По окончанию выполнения операции выключите
станок, для чего:
- нажмите на красную кнопку аварийного выключателя
Рис. 26
Рис. 27
Рис. 28
Рис. 29
Рис. 30
(25) или (24);
- во избежание непреднамеренного включения станка,
(нечаянного нажатия на зелёную кнопку во время обслу-
живания станка) нажатую красную кнопку аварийного
выключателя (25) или (26) поверните по часовой стрелке
до фиксации в утопленном положении;
