J Паз стола

K Чугунный стол

L Вытяжной штуцер

M Нижний держатель пилки

N Рукоятка фиксации наклона

O Ручка регулировки наклона

P Стопорный плунжер

Q Угловая шкала наклона

R Полка-кронштейн для пилок

S Выравнивающая ножка

T Прижим

U Сопло для сдува опилок

V Винт фиксации рамы с поднятом положении

W Электромагнитный переключатель ВКЛ/ВЫКЛ

(ON/OFF)

X Двигатель

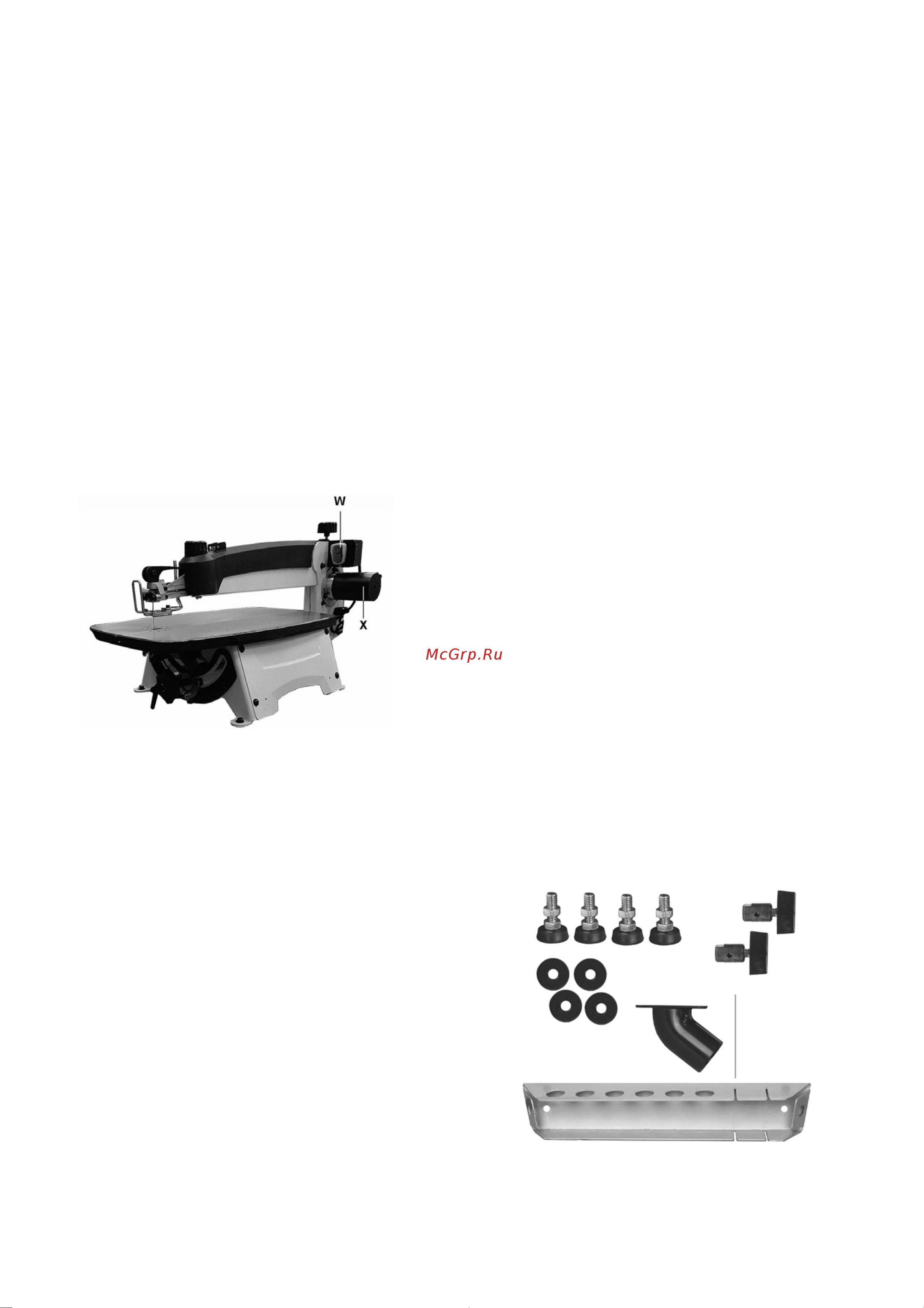

Рис.2

3.2 Технические характеристики

Длина лобзиковой пилки

(тип пилки: без штифта) 130 мм

Ход пилки 19 мм

Частота ходов пилки 400-1550 ход/мин

Максимальная высота

пропила при 90º 48 мм

Размер стола 600х322 мм

Угол наклона стола 45º влево/45º вправо

Максимальная ширина

заготовки (просвет до рамы) 565 мм

Ширина паза стола 5 мм

Высота стола от пола (при

установке на стенде,

приобретаемом отдельно) 812-965 мм

Диаметр вытяжного штуцера 38 мм

Габаритные размеры

(только станок) (ДхШхВ) 840х400х445 мм

Вес 31 кг

Габаритные размеры (при

установке на подставке,

опция) (ДхШхВ) 840х650х1220 мм

Вес с подставкой 41 кг

Параметры сети 1 фаза, 230 В, 50 Гц,

заземление

Потребляемая (выходная)

мощность двигателя 300 (50) Вт

Рабочий ток 0,7 А

Удлинительный провод

H05VV-F 3G 1 мм²

Плавкий предохранитель 10 А

Класс изоляции I

3.3 Уровень шума

Уровень звукового давления (согласно EN ISO 11202):

Холостой ход 72,5 дБ(A)

В процессе работы 78,4 дБ(А)

Приведенные значения относятся к уровню

издаваемого шума и не являются необходимым

уровнем для безопасной работы. Данная информация

должна дать возможность пользователю станка лучше

оценить опасность и возможные риски.

3.4 Комплект поставки

1 Лобзиковый станок

4 Выравнивающих ножки с шестигранными гайками

2 Нижних держателей пилок

1 Вытяжной штуцер

1 Полка-кронштейн для пилок

5 Пилок с формой зуба "скип"

4 Резиновых шайбы - (НР5)

Инструкция по эксплуатации

Перечень запасных частей
