38
Подключение и использование устройства-
источника сигналов
3
3 Подключение и использование устройства-источника сигналов

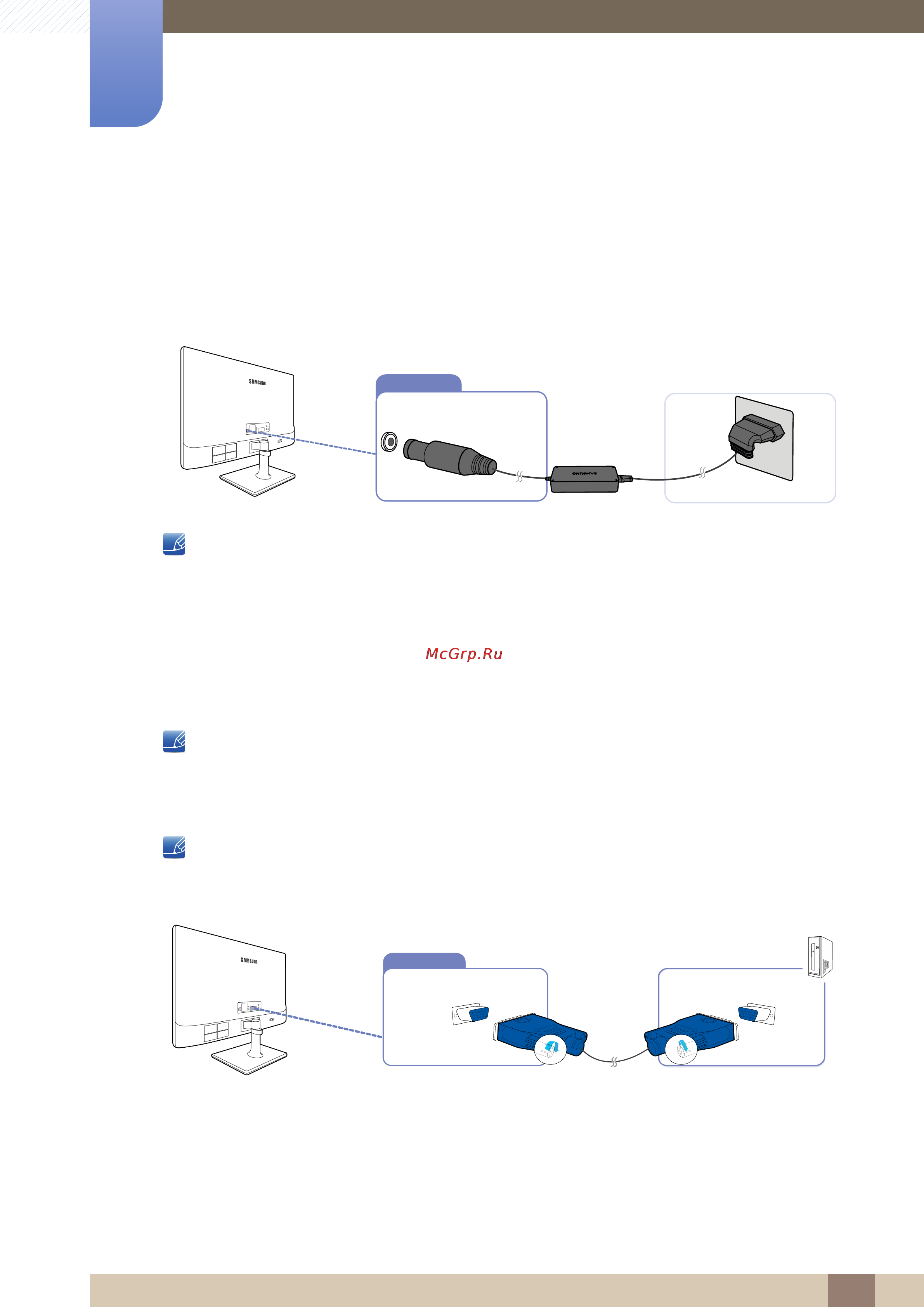

3.2 Подключение кабеля питания
z Подключите адаптер питания к разъему [DC 14V] на задней панели устройства. Подключите
кабель питания к адаптеру питания постоянного тока. Затем подключите адаптер питания
постоянного тока к устройству. Подключите кабель питания к электророзетке.
Входное напряжение будет переключено автоматически.
3.3 Подключение и использование компьютера
Выберите способ подключения, наиболее подходящий для вашего компьютера.
Для разных устройств компоненты, необходимые для подключения, могут быть разными.
3.3.1 Подключение с использованием кабеля D-SUB (аналоговый тип)
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что вы подключили устройство-источник
сигналов.
1 Подключите кабель D-SUB к порту [RGB IN] на задней панели устройства и к порту RGB на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке.
Затем включите питание на компьютере.
DC 14V
RGB IN
AUDIO
HDMI IN 1
HDMI IN 2 / MHL
DC 14V
DC 14V
RGB IN
AUDIO
HDMI IN 1
HDMI IN 2 / MHL
RGB IN
