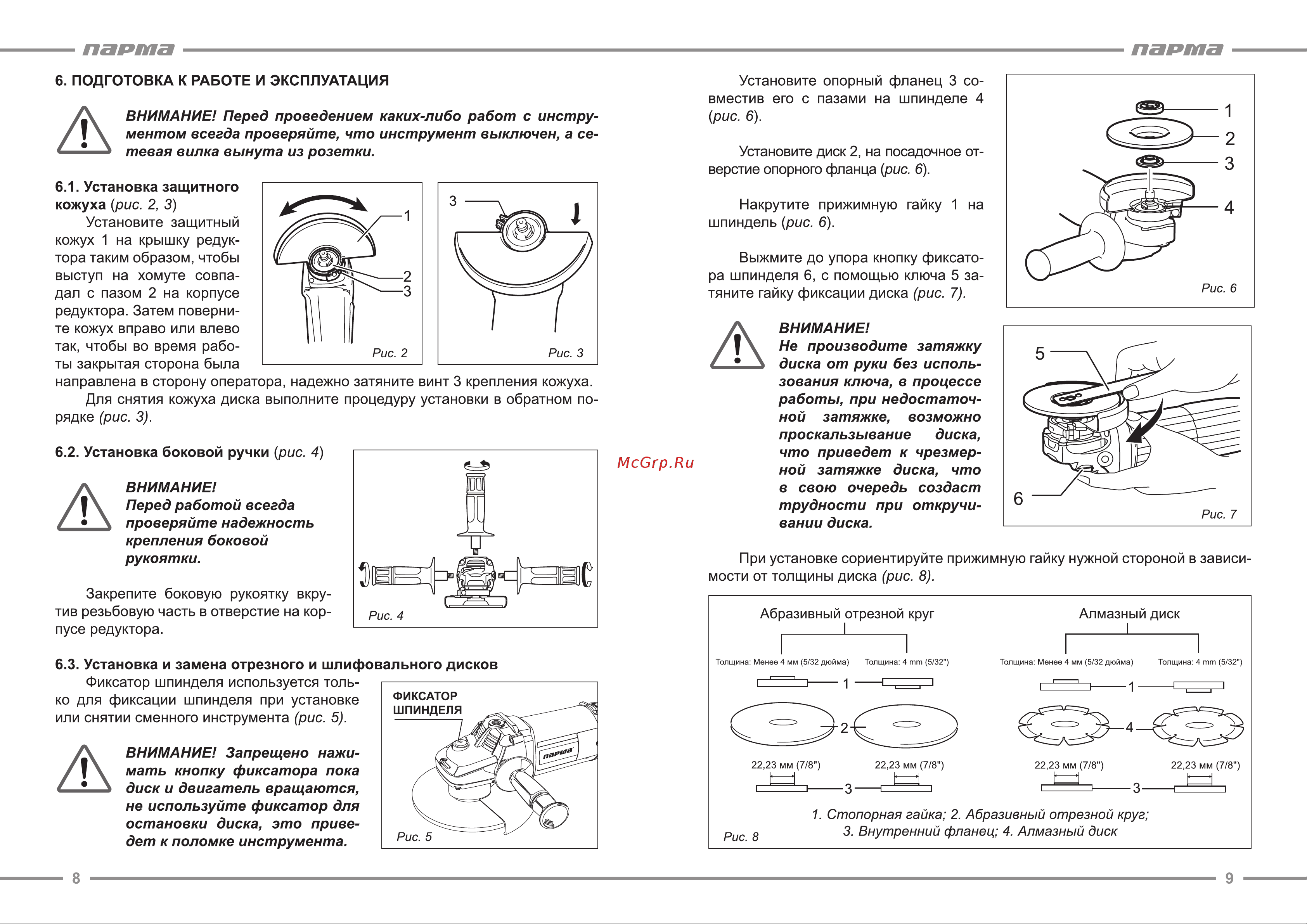

парта 6 ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ А ВНИМАНИЕ Перед проведением каких либо работ с инстру ментом всегда проверяйте что инструмент выключен а се тевая вилка вынута из розетки 6 1 Установка защитного кожуха рис 2 3 Установите защитный кожух 1 на крышку редук тора таким образом чтобы выступ на хомуте совпа дал с пазом 2 на корпусе редуктора Затем поверни те кожух вправо или влево так чтобы во время рабо ты закрытая сторона была направлена в сторону оператора надежно затяните винт 3 крепления кожуха Для снятия кожуха диска выполните процедуру установки в обратном по рядке рис 3 6 2 Установка боковой ручки рис 4 ВНИМАНИЕ Перед работой всегда проверяйте надежность крепления боковой рукоятки Л Закрепите боковую рукоятку вкру тив резьбовую часть в отверстие на кор пусе редуктора 6 3 Установка и замена отрезного и шлифовального дисков Фиксатор шпинделя используется толь ко для фиксации шпинделя при установке или снятии сменного инструмента рис 5 ВНИМАНИЕ Запрещено нажи мать кнопку фиксатора пока диск и двигатель вращаются не используйте фиксатор для остановки диска это приве дет к поломке инструмента 8 парта Установите опорный фланец 3 со вместив его с пазами на шпинделе 4 рис 6 Установите диск 2 на посадочное от верстие опорного фланца рис 6 Накрутите прижимную гайку 1 на шпиндель рис 6 Выжмите до упора кнопку фиксато ра шпинделя 6 с помощью ключа 5 за тяните гайку фиксации диска рис 7 ВНИМАНИЕ Не производите затяжку диска от руки без исполь зования ключа в процессе работы при недостаточ ной затяжке возможно проскальзывание диска что приведет к чрезмер ной затяжке диска что в свою очередь создаст трудности при откручи вании диска При установке сориентируйте прижимную гайку нужной стороной в зависи мости от толщины диска рис 8 Абразивный отрезной круг Толщина Менее 4 мм 5 32 дюйма Толщина 4 гпт 5 32 I I 1 I I 1 Стопорная гайка 2 Абразивный отрезной круг 3 Внутренний фланец 4 Алмазный диск 9
