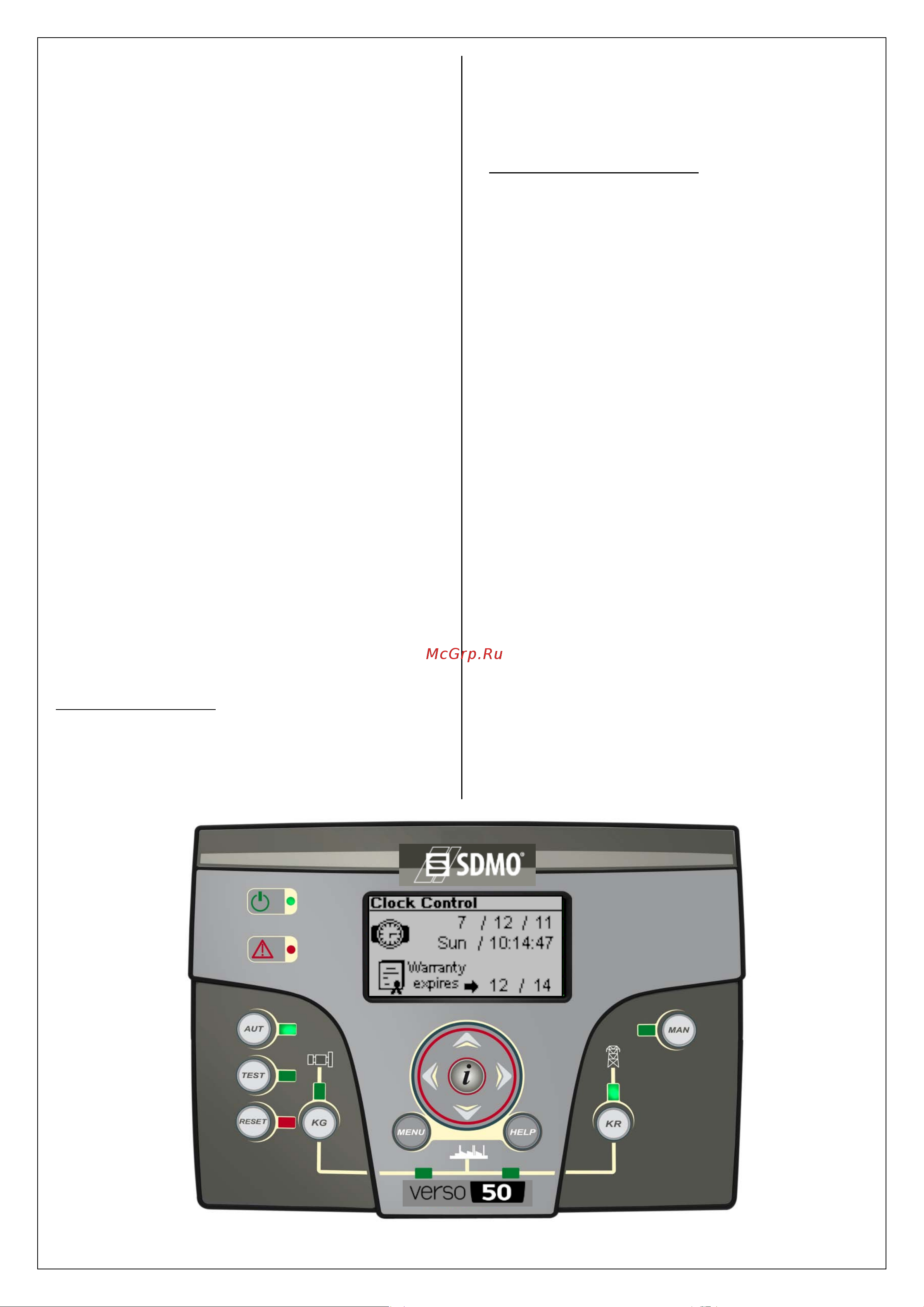

VERSO 50-RU-v1.0.18_rev2.docx 33502027401_0_1 Page 7/23
1- 6 Режимы работы
При подаче питания VERSO 50 находится в ручном
режиме управления. С помощью кнопок вы можете
выбрать необходимый режим работы.
1- 6.1 Автоматический режим работы
Нажмите кнопку AUT для выбора данного режима
управления. Доступны два алгоритма работы:
a) Сбой в подаче питания: выход удаленного запуска
(J5.4) активируется в случае сбоя в подаче питания
(или в случае выхода за пределы пороговых
значений) и отключается при восстановлении подачи
питания. Данный алгоритм работы является
стандартным.
b) EJPT: если блок запрограммирован на EJPT (см.
меню M6), выход удаленного запуска активируется, в
случае если J4.4 замыкается и становится
негативным; и деактивируется при размыкании
входа. Более подробную информацию о данной
функции см. в меню M6.
1- 6.2 Ручной режим работы
Выход удаленного запуска активируется нажатием
кнопки KG и отключается нажатием кнопки KR: при
быстром нажатии и отпускании кнопки KR выход
удаленного запуска немедленно отключается; при
удержании нажатой кнопки KR в течение 3 секунд
контроллер мгновенно переключает нагрузку на сеть, но
выход удаленного запуска отключается только спустя
определенное время.
1- 6.3 Режим возврата начальных условий
Выход удаленного запуска не может быть активирован.
Если питание подается, он подключается к нагрузке.
Если вы выберете режим возврата начальных условий,
сигнализации будут сброшены, а выход удаленного
запуска будет отключен. Если причина сигнализации не
будет устранена, сообщение о сигнализации все еще
будет отображаться. Нажмите кнопку RESET для выбора
режима работы.
1- 6.4 Режим тестирования
Тестирование вручную: при работе контроллера в
ручном режиме нажмите кнопку TEST для активации
данной функции. Выход удаленного запуска будет
активирован с целью тестирования генераторной
установки в запрограммированное время. (Длительность
тестирования программируется в меню «M3- Test setup»
с помощью параметра «M»). По завершении
тестирования контроллер автоматически возвращается в
ручной режим (MAN), а СИД-индикатор тестирования
гаснет. Также вы можете завершить процедуру
тестирования вручную, повторно нажав кнопку TEST. В
данном ручном (MAN) режиме тестирования
переключение нагрузки контролируется только кнопками
KG и KR, даже при перебое в подаче питания.
Автоматическое тестирования
При выполнении автоматического тестирования горит
СИД-индикатор TEST, также активируется сигнал запуска
генератора. По завершении тестирования контроллер
автоматически возвращается в автоматический режим
(AUT), а СИД-индикатор тестирования гаснет. Также вы
можете принудительно завершить процедуру
тестирования нажатием кнопки TEST, если горит СИД-
индикатор TEST. Во время данного типа
автоматического тестирования переключение нагрузки
осуществляется контроллером автоматически.
: доступны 2 способа
активации автоматического тестирования:
-Посредством операторского управления: при
нахождении контроллера в автоматическом режиме
работы нажмите кнопку TEST для активации данной
функции
-Посредством программирования: в меню «M3- Test
setup» вы можете запрограммировать ежедневную,
еженедельную или ежемесячную автоматическую
активацию тестирования. Данные виды тестирования
могут выполняться, ТОЛЬКО в случае если контроллер
находится в автоматическом режиме работы (AUTO).
Также вы можете воспользоваться функцией
программирования, если хотите выполнить тестирование
с нагрузкой или без нее.
1- 6.5 Сигнализации
В случае активации сигнализации на дисплей выводится
ее описание. Если активируются сразу несколько видов
сигнализаций, описание каждой попеременно
отображается на дисплее. Для каждой сигнализации
имеется собственное описание, которое может помочь
выявить причину ее возникновения. Сброс сигнализации
выполняется нажатием кнопки RESET; после чего
сигнализация отключается, а контроллер возвращается к
начальным условиям работы, предотвращая попытки
случайного запуска генератора. Если после сброса
сигнализация не устраняется и по-прежнему
отображается на дисплее, это значит, что причина
сигнализации не устранена.
