STOUT 100 STE-0007-000001 белый [2/3] Монтаж и установка температуры

Производитель оставляет за собой право на проведение технических изменений без уведомления

ТЕХНИЧЕСКИЙ ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ОБЛАСТЬ ПРИМЕНЕНИЯ

Погружной котловой термостат TC предназначен для регулирования температуры теплоносителя и защиты котлов и бойле-

ров в системах отопления и горячего водоснабжения. Желаемая температура в пределах 0 – 90

С устанавливается посред-

ством рукоятки со шкалой, расположенной снаружи на крышке ( исполнение AN) или внутри под крышкой (исполнение IN)

корпуса. Погружная гильза с наружной резьбой ½" может иметь длину 100, 150 или 200 мм .

КОМПЛЕКТНОСТЬ ПОСТАВКИ И МОДЕЛЬНЫЙ РЯД

Термостат поставляется полностью собранным в индивидуальной упаковке.

Модель Артикул Вес (кг)

TC100/IN 10013479 погружная гильза 100мм, скрытая настройка 0,30

TC100/AN 10013482 погружная гильза 100мм, открытая настройка 0,32

TC150/AN 10013483 погружная гильза 150мм, открытая настройка 0,33

TC200/IN 10013484 погружная гильза 200мм, скрытая настройка 0,34

TC200/AN 10013485 погружная гильза 200мм, открытая настройка 0,34

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

Диапазон регулирования 0 - 90 °С

Точность срабатывания ± 6 °С

Реле 16 А, 250 В~

Погружная гильза 1/2" НР, L=100мм, 150мм, 200мм

Чувствительный элемент ø 7 х 45мм

Степень защиты IP40

Макс. температура окр. среды 80°С

Температура рабочей среды 0 - 100 °С

Температура хранения от -10 до + 40 °С

МОНТАЖ И УСТАНОВКА ТЕМПЕРАТУРЫ

МОНТАЖ ТЕРМОСТАТА

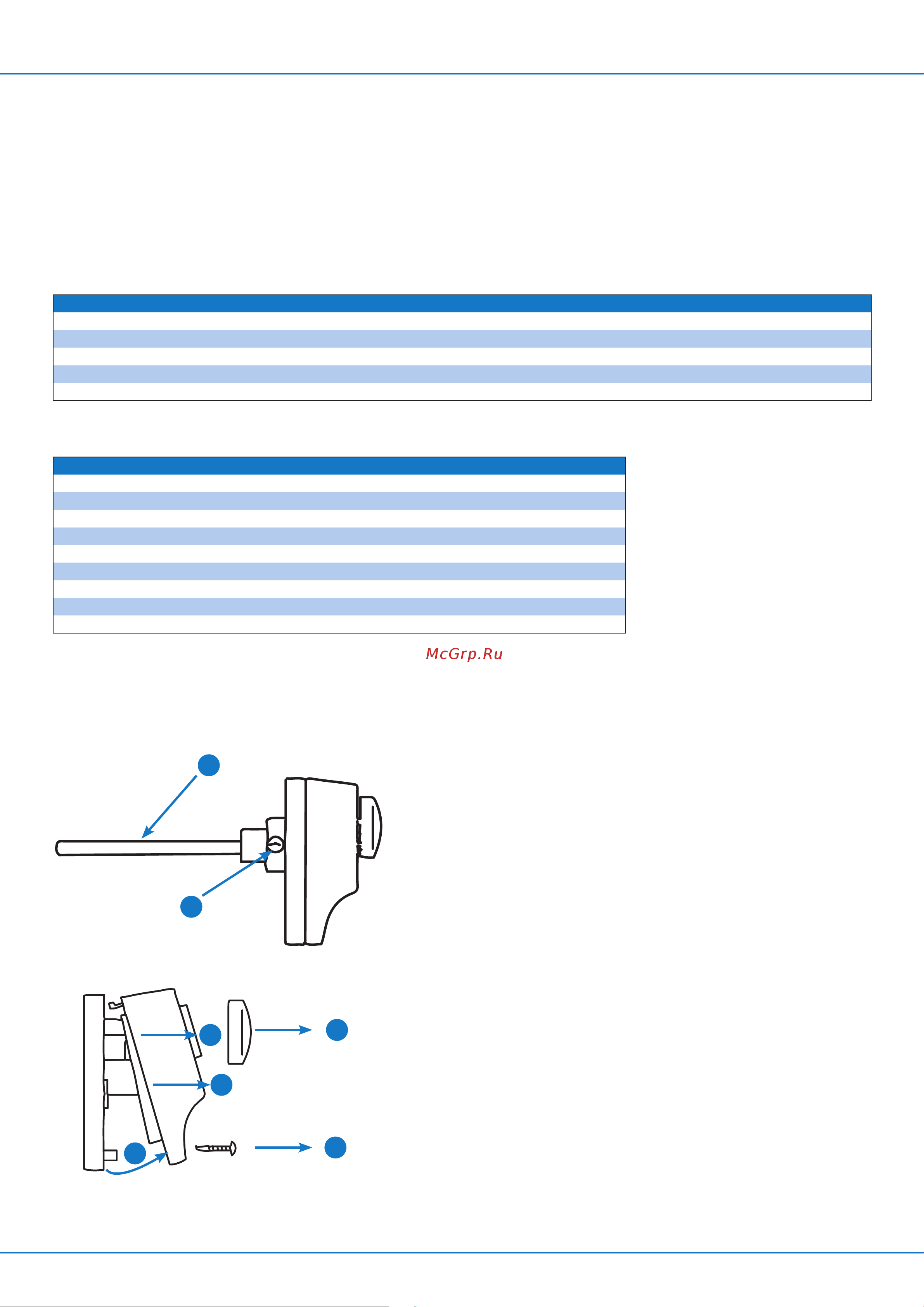

1. Ослабьте винт 1 и снимите защитную гильзу 2.

2. Установите гильзу на месте монтажа.

3. Вставьте термостат в гильзу и затяните винт 1.

ДЕМОНТАЖ КРЫШКИ

1. Снимите установочную рукоятку термостата движением на себя.

2. Выкрутите крепежные винты на крышке.

3. Поверните крышку, для разъединения сцепления крышки

корпуса с его основой.

4. Снимите крышку движением на себя.
