STOUT 100 STE-0007-000001 белый [3/3] Технический паспорт и инструкция по эксплуатации

ТЕХНИЧЕСКИЙ ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Производитель оставляет за собой право на проведение технических изменений без уведомления

3

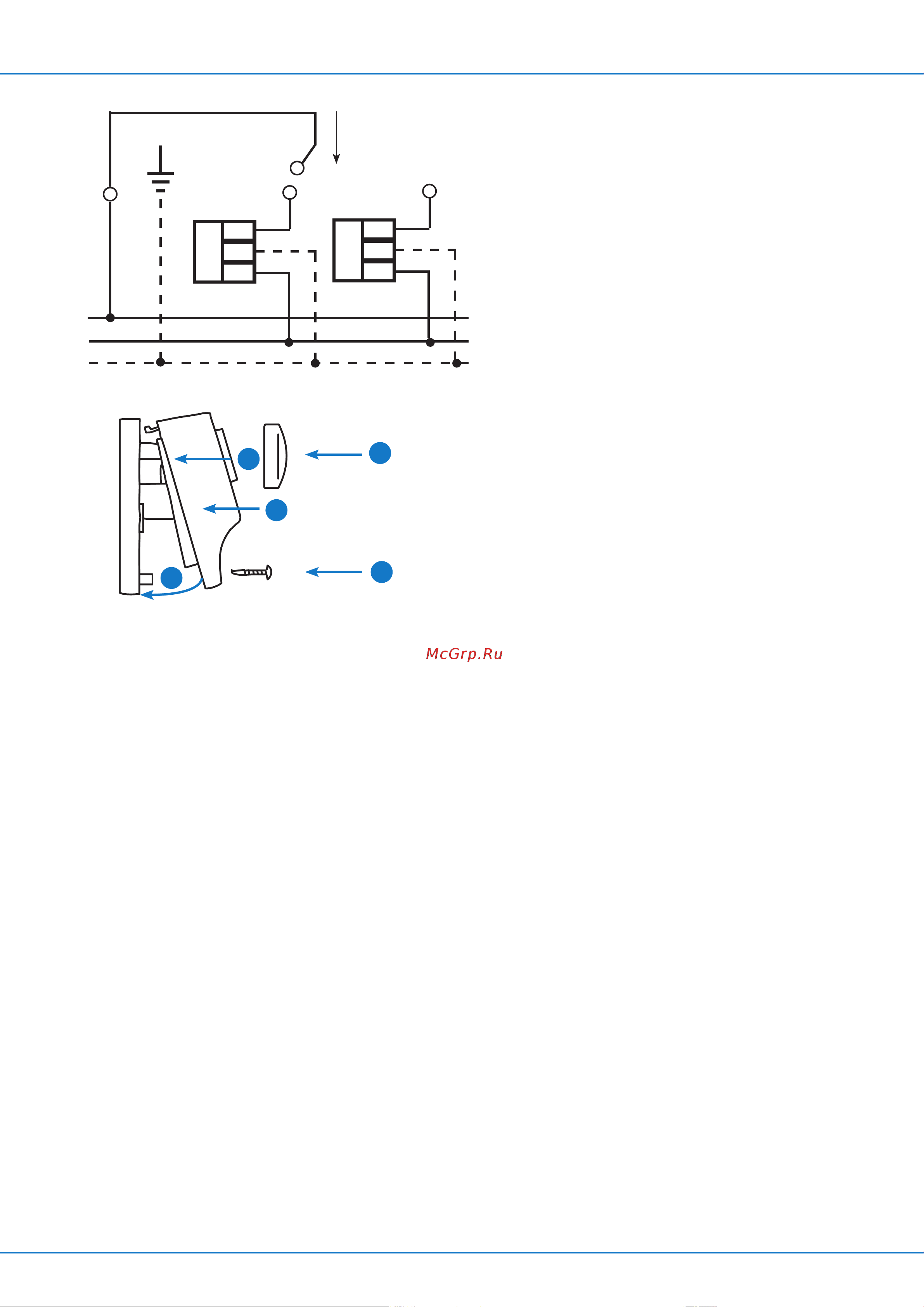

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

На внутренней стороны крышки находится наклейка с схема

подключения. Произведите подключения к реле согласно

схеме.

При превышении установленной температуры контакт С-1

размыкается, а контакт С -2 замыкается.

1

1

3

4

2

УСТАНОВКА ТЕМПЕРАТУРЫ

Желаемая температура в пределах 0 – 90 °С устанавливается посредством рукоятки со шкалой для исполнения с открытой

настройкой (AN) или при помощи отвертки и шкалы под крышкой для исполнения с закрытой настройкой (IN).

При разрушении капиллярной трубки происходит размыкание электрической цепи. Новое включение становится в этом слу-

чае невозможным.

N

21С

L

N

PE
