режущих пластин:
- Осмотрите режущие лезвия, поворачивая лезвия на 90 градусов в держателе
инструмента, пока все целые и острые края не будут использованы. Это должно быть
сделано одинаково для всех 10 лезвий одновременно.
- Поменяйте местами внутренние и внешние лезвия, если только пересекающиеся
углы показывают признаки износа, чтобы максимально использовать
неиспользуемые углы краев
- Замена режущих лезвий, если они полностью изношены или больше не подходят для
выполняемой задачи. Все 10 лезвий должны быть заменены одновременно
3.3.1

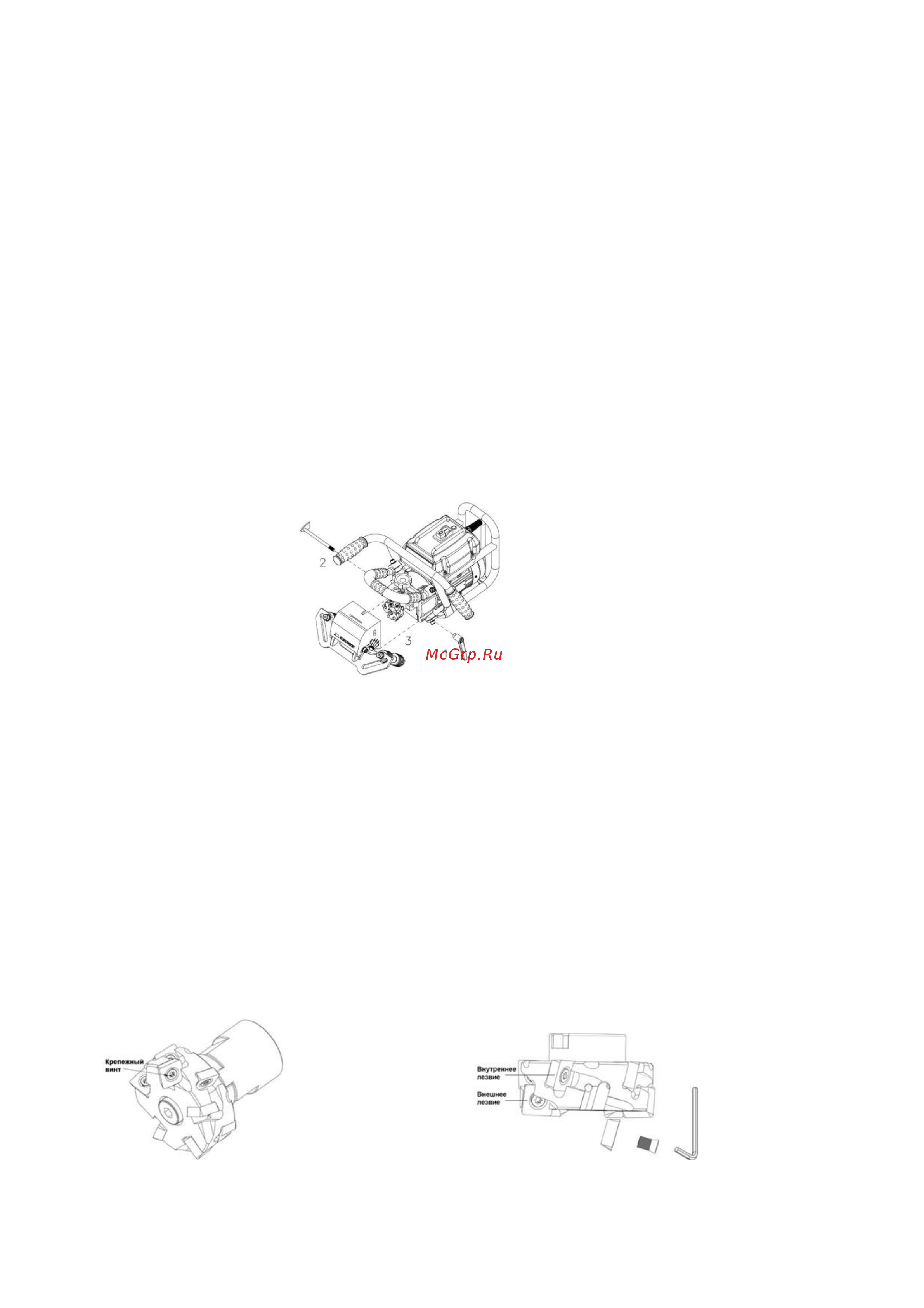

Разборка крышки фрезерной головки
Для доступа к фрезерной головке, необходимо снять крышку фрезерной головки (включая
направляющие пластины и ролики) станка. И выполнить следующие действия:
1. Полностью ослабьте ручку блокировки регулировки глубины
2. Вытащите резьбовой стержень (к которому прикреплен индикатор глубины скашивания).
3. Осторожно снимите крышку фрезерной головки.
[Рисунок 2-1]
Сборка крышки фрезерной головки производится в обратном порядке. Внимательно собирайте все
части, не повреждая их.
3.3.2 Снятие и установка режущего лезвия
1. Используйте прилагаемый ключ Torx T20, чтобы вынуть крепежный винт. Снимите пластину.
2. Очистите гнездо под пластину.
3. Поверните или замените пластину. Установочные винты не следует перетягивать.
Убедитесь, что удалили ключ Т20.
4. Целесообразна замена пластин между рядами, если ширина снимаемой фаски
небольшая и пластины изнашиваются больше с внутренней стороны.
[Рисунок 2-2] [Рисунок 2-3]
