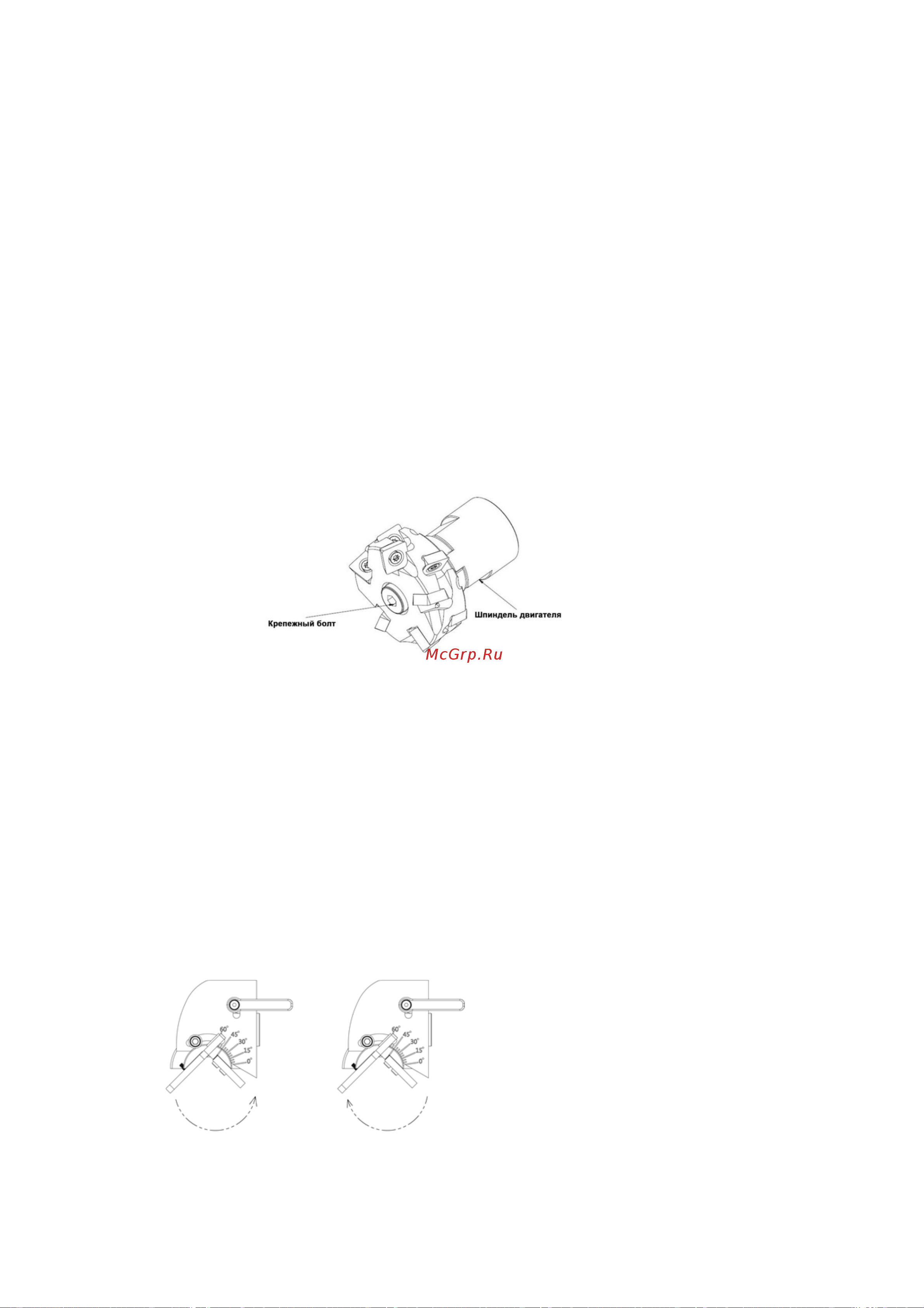

3 4 Замена фрезерной головки 3 4 1 Разборка крышки фрезерной головки Смотри раздел 3 3 1 3 4 2 Снятие и установка фрезерной головки 1 Используйте прилагаемый гаечный ключ на 32 мм для блокировки шпинделя двигателя 2 Используйте прилагаемый шестигранный ключ на 8 мм чтобы ослабить и снять крепежный болт 3 Фрезерная головка может быть плотно посажена на шпинделе двигателя Если фрезерная головка не снимается руками используйте специальный съемник 4 Для установки головки сначала очистите все детали и выполните описанные выше действия в обратном порядке Убедитесь что все детали расположены правильно что крепежный болт не перетянут Шпиндель двигателя Крепежный болт Рисунок 2 4 3 5 Установка угла среза EURO BOOR B60 S обеспечивает регулировку угла среза в диапазоне от 0 до 60 градусов Чтобы установить необходимый угол наклона 1 Ослабьте оба стопорных болта регулировки угла с помощью прилагаемого шестигранного ключа на 6 мм Болты находятся на крышке фрезерной головки Не обязательно полностью выкручивать болты 2 Поверните узел направляющей пластины таким образом чтобы индикаторная полоска на направляющей плите совпала с требуемым углом 3 Слегка затяните оба стопорных болта регулировки угла дважды проверьте на сколько градусов установлен угол и полностью затяните болты Будьте осторожны чтобы не перетянуть болты Рисунок 2 5
