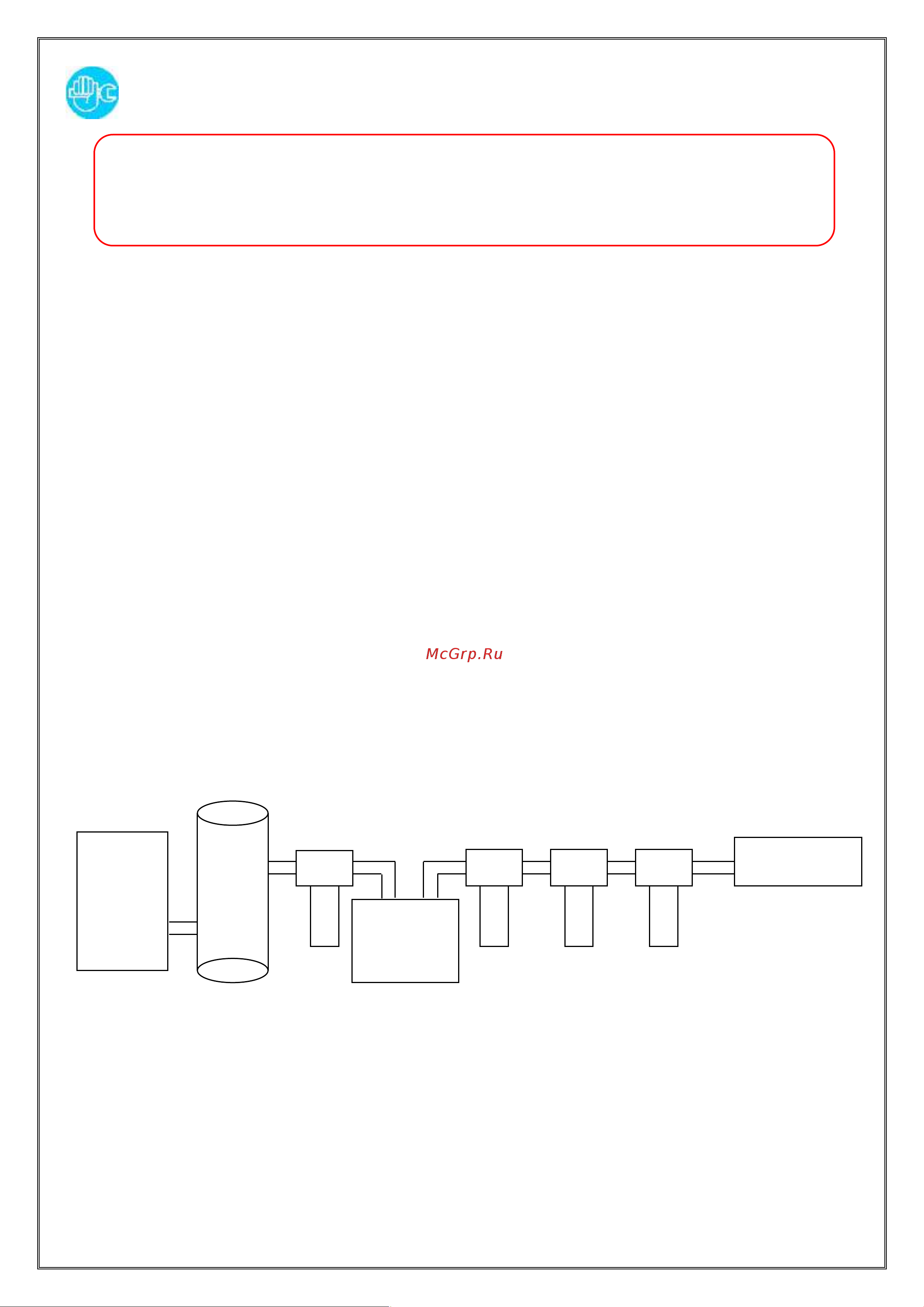

![CROSS AIR CAAD-8.5 [5/15] Осушитель cross air compressor](/views2/1889820/page5/bg5.png)
ОСУШИТЕЛЬ CROSS AIR COMPRESSOR
5
МОНТАЖНЫЕ РАБОТЫ
Монтажные работы должны проводиться квалифицированным персоналом.
Перед проведением монтажа необходимо убедиться, что:
- ни один из элементов системы не находится под давлением
- ни одна деталь системы не подключена к энергопитанию
- присоединяемые к осушителю трубы не содержат никаких загрязнений, пыли, ржавчины
и только после этого можно приступать к монтажу:
1. Присоединение к системе сжатого воздуха: присоединить к трубопроводу сжатого воздуха, как показано на логотипах
на корпусе и на схемах ниже. Для снижения передачи вибрации, возникающей при работе внешнего оборудования,
рекомендуем дополнительно использовать виброгасящие присоединения: (гибкие трубы, вибровставки и т.д.)
2. Слив конденсата: проверить сборку устройства слива конденсата и присоединить гибкий дренажный шланг к
трубопроводу сброса конденсата, при этом помните, что конденсат, выделяемый осушителем, может содержать
частицы масла. Осушитель поставляется с электронным конденсатоотводчиком, который контролирует длительность
открытия соленоидного клапана и интервал открытия клапана.
3. Соединение осушителя к сети электропитания: убедитесь, что напряжение и частота электросети стабильны и
соответствуют указанным в документации к осушителю. Отклонения напряжения +-5%.
При подключении рефрижераторного осушителя к питанию имейте ввиду, что контакты проводов во время перевозки
могли ослабнуть, зафиксируйте их. Сечение питающего кабеля должно быть сопоставимо потребляемой мощности
осушителя, отвечать условиям окружающей среды, способу монтажа и законам электробезопасности.
Рекомендуем установить фильтр предварительной очистки, так как он защитит от проникновения грязи и предотвратит
накапливание масла в теплообменниках.
Чтобы избежать потерь давления при установке не нужно делать трубные соединения слишком длинными и
изогнутыми, со множеством углов и со слишком малым сечением.
Для удобства осмотра и ремонта осушителя рекомендуем установить байпасную (обводную) линию.
Общая схема подключения оборудования:
Справочная схема установки осушителя местоположения осушителя сжатого воздуха в пневмолинии:
Ресивер
ПОДГОТОВКА К ВКЛЮЧЕНИЮ. ПЕРВОЕ ВКЛЮЧЕНИЕ. ВЫКЛЮЧЕНИЕ.
Убедитесь, что рабочие параметры соответствуют указанным в идентификационной табличке осушителя
(напряжение, частота тока в сети, давление воздуха, температура воздуха, температура окружающей среды и т.д.)
Проверьте целостность оборудования при получении и контролируйте его работу в первые часы (осушитель
может быть поврежден во время транспортировки).
Пользователь оборудования несет ответственность за правильную и безопасную эксплуатацию осушителя.
Воздуш-
ный
компрес-
сор
винтового
типа
фильтр
р
Q
Осушитель
сжатого
воздуха
фильтр
P
фильтр
S
фильтр
C
Потребитель
сжатого воздуха
