KT108 PROLINE (86324)
Инструкция по эксплуатации Страница: 1

Квт KT108 PROLINE (86324) Инструкция по эксплуатации онлайн

Содержание

Похожие устройства

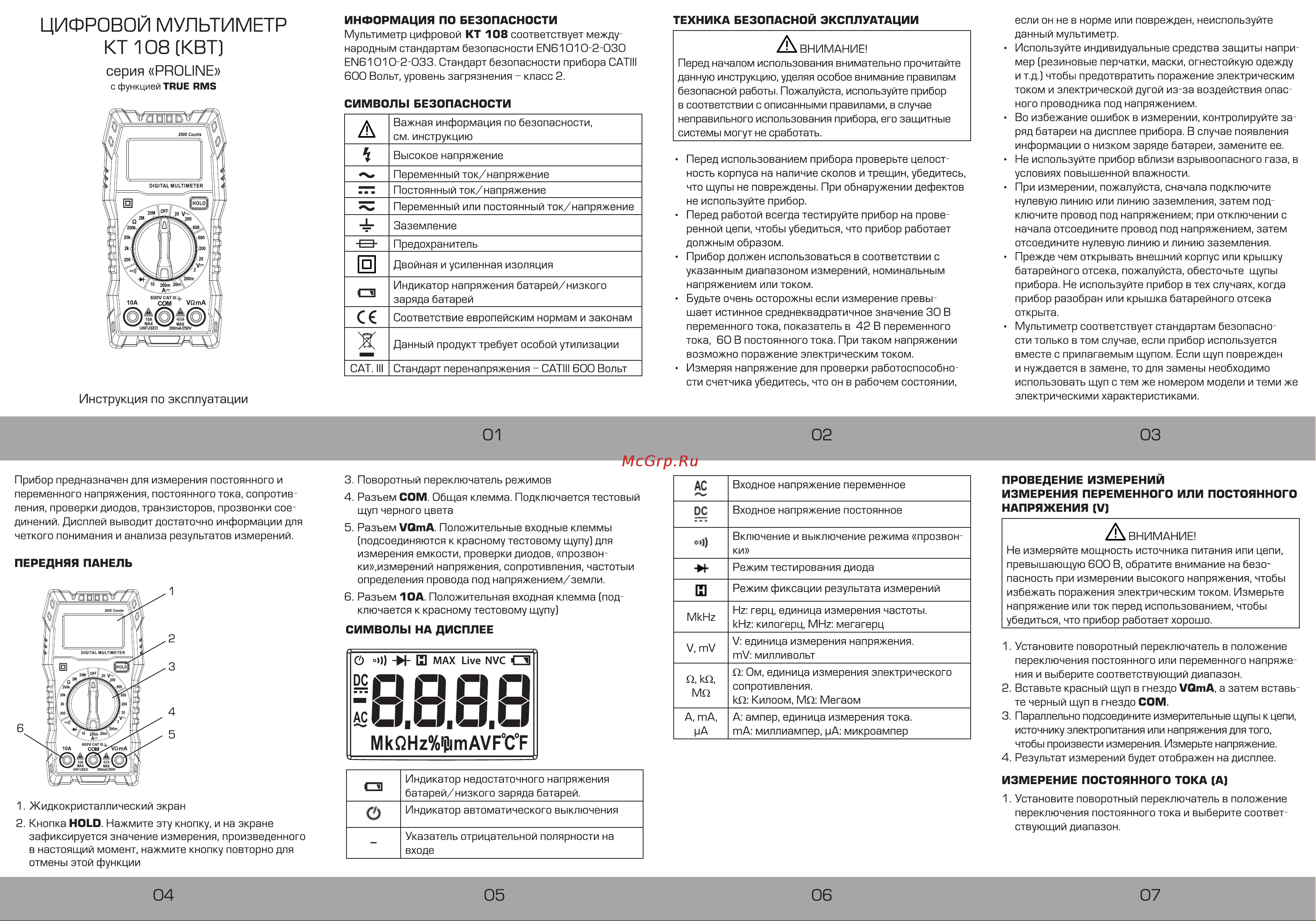

ЦИФРОВОЙ МУЛЬТИМЕТР КТ 108 КВТ серия PROLINE с функцией TRUE RMS ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ Мультиметр цифровой КТ Л 08 соответствует между народным стандартам безопасности ЕМ61010 2 030 ЕМ61010 2 033 Стандарт безопасности прибора САТШ 600 Вольт уровень загрязнения класс 2 СИМВОЛЫ БЕЗОПАСНОСТИ А Важная информация по безопасности см инструкцию Высокое напряжение Переменный ток напряжение Постоянный ток напряжение Переменный или постоянный ток напряжение _L_ Заземление F4 Предохранитель 0 Двойная и усиленная изоляция о Индикатор напряжения батарей низкого заряда батарей Соответствие европейским нормам и законам XI CAT Ill Данный продукт требует особой утилизации Стандарт перенапряжения CATIII 600 Вольт ТЕХНИКА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ А ВНИМАНИЕ Перед началом использования внимательно прочитайте данную инструкцию уделяя особое внимание правилам безопасной работы Пожалуйста используйте прибор в соответствии с описанными правилами в случае неправильного использования прибора его защитные системы могут не сработать Перед использованием прибора проверьте целост ность корпуса на наличие сколов и трещин убедитесь что щупы не повреждены При обнаружении дефектов не используйте прибор Перед работой всегда тестируйте прибор на прове ренной цепи чтобы убедиться что прибор работает должным образом Прибор должен использоваться в соответствии с указанным диапазоном измерений номинальным напряжением или током Будьте очень осторожны если измерение превы шает истинное среднеквадратичное значение 30 В переменного тока показатель в 42 В переменного тока 60 В постоянного тока При таком напряжении возможно поражение электрическим током Измеряя напряжение для проверки работоспособно сти счетчика убедитесь что он в рабочем состоянии Инструкция по эксплуатации 01 Прибор предназначен для измерения постоянного и переменного напряжения постоянного тока сопротив ления проверки диодов транзисторов прозвонки сое динений Дисплей выводит достаточно информации для четкого понимания и анализа результатов измерений ПЕРЕДНЯЯ ПАНЕЛЬ 3 Поворотный переключатель режимов 4 Разъем СОМ Общая клемма Подключается тестовый щуп черного цвета 5 Разъем УОтА Положительные входные клеммы подсоединяются к красному тестовому щупу для измерения емкости проверки диодов прозвон ки измерений напряжения сопротивления частотыи определения провода под напряжением земли 6 Разъем 10А Положительная входная клемма под ключается к красному тестовому щупу 02 АС Входное напряжение переменное DC Входное напряжение постоянное О1 м Режим тестирования диода ш Режим фиксации результата измерений MkHz Hz герц единица измерения частоты kHz килогерц MHz мегагерц V mV V единица измерения напряжения mV милливольт Q ko МП О Ом единица измерения электрического сопротивления кО Килоом МО Мегаом A mA pA А ампер единица измерения тока mA миллиампер рА микроампер СИМВОЛЫ НА ДИСПЛЕЕ 0 H Ш МАХ Live NVC 3 1 Жидкокристаллический экран 2 Кнопка HOLD Нажмите эту кнопку и на экране зафиксируется значение измерения произведенного в настоящий момент нажмите кнопку повторно для отмены этой функции 04 СЗ Индикатор недостаточного напряжения батарей низкого заряда батарей О Индикатор автоматического выключения Указатель отрицательной полярности на входе 05 Включение и выключение режима прозвон ки если он не в норме или поврежден неиспользуйте данный мультиметр Используйте индивидуальные средства защиты напри мер резиновые перчатки маски огнестойкую одежду и т д чтобы предотвратить поражение электрическим током и электрической дугой из за воздействия опас ного проводника под напряжением Во избежание ошибок в измерении контролируйте за ряд батареи на дисплее прибора В случае появления информации о низком заряде батареи замените ее Не используйте прибор вблизи взрывоопасного газа в условиях повышенной влажности При измерении пожалуйста сначала подключите нулевую линию или линию заземления затем под ключите провод под напряжением при отключении с начала отсоедините провод под напряжением затем отсоедините нулевую линию и линию заземления Прежде чем открывать внешний корпус или крышку батарейного отсека пожалуйста обесточьте щупы прибора Не используйте прибор в тех случаях когда прибор разобран или крышка батарейного отсека открыта Мультиметр соответствует стандартам безопасно сти только в том случае если прибор используется вместе с прилагаемым щупом Если щуп поврежден и нуждается в замене то для замены необходимо использовать щуп с тем же номером модели и теми же электрическими характеристиками 03 ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО ИЛИ ПОСТОЯННОГО НАПРЯЖЕНИЯ V ВНИМАНИЕ Не измеряйте мощность источника питания или цепи превышающую 600 В обратите внимание на безо пасность при измерении высокого напряжения чтобы избежать поражения электрическим током Измерьте напряжение или ток перед использованием чтобы убедиться что прибор работает хорошо 1 Установите поворотный переключатель в положение переключения постоянного или переменного напряже ния и выберите соответствующий диапазон 2 Вставьте красный щуп в гнездо ZQmA а затем вставь те черный щуп в гнездо СОМ 3 Параллельно подсоедините измерительные щупы к цепи источнику электропитания или напряжения для того чтобы произвести измерения Измерьте напряжение 4 Результат измерений будет отображен на дисплее ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА А 1 Установите поворотный переключатель в положение переключения постоянного тока и выберите соответ ствующий диапазон 06 07
