Пневматические пресс-клещи ПКП-10к

состоят из корпуса, рабочей головы с самона-

страивающейся матрицей для опрессовки. На

рабочей голове, в зоне опрессовки устанав-

ливается защитная пластина для безопасного

проведения работ, а так же для правильного

расположения наконечника.

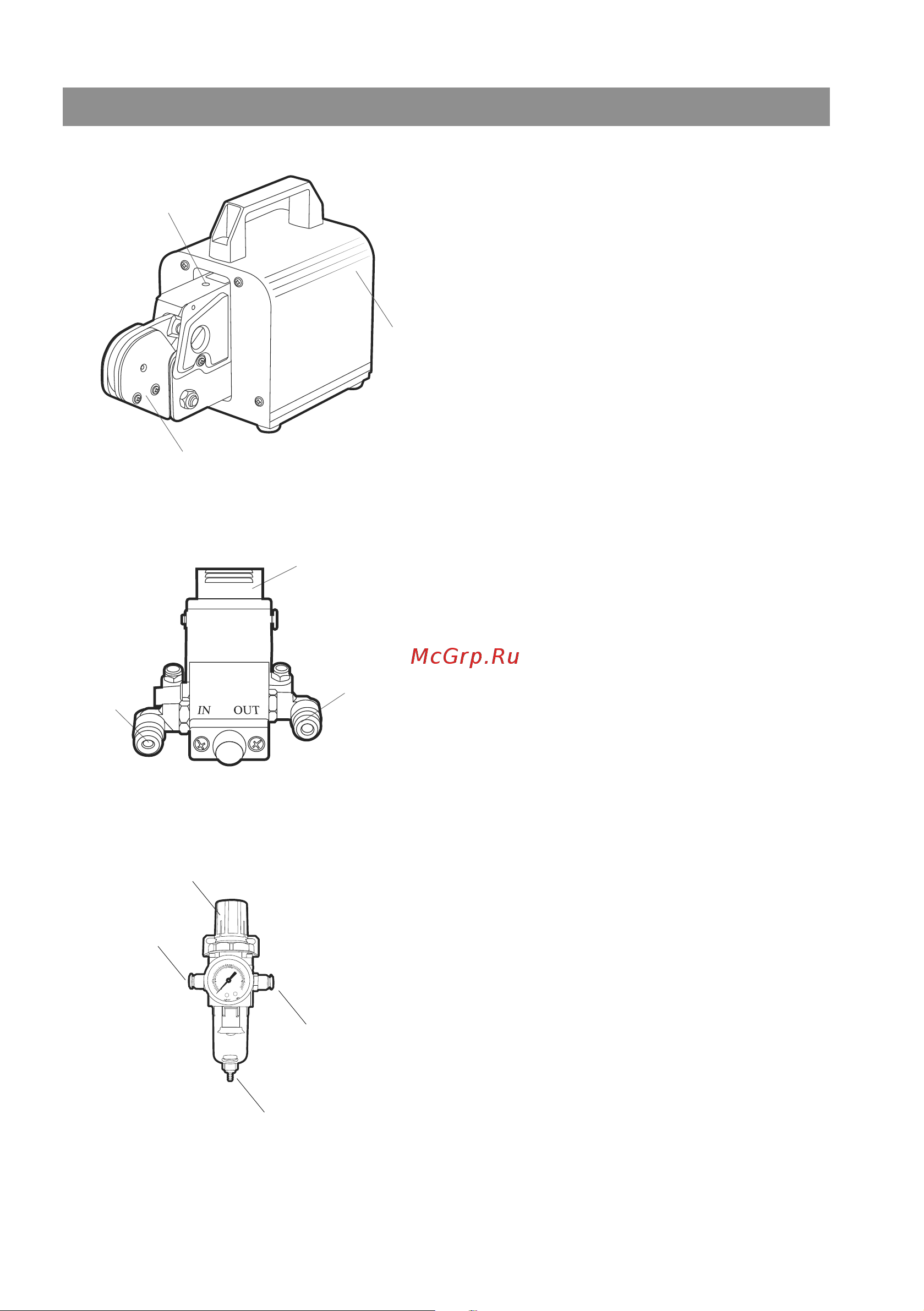

Устройство и принцип работы

Корпус

Рабочая голова

Выход

Педаль

Вход

Выход

Слив конденсата

Винт регулировки

давления

Пресс-клещи

Редуктор

Педаль

Вход

Отверстие

для смазки

0.4

0.2

0.6

0.8

Пневматическая педаль имеет вход и выход с

цанговыми фитингами для подачи воздуха к

инструменту через редуктор.

Редуктор имеет вход и выход с цанговыми

фитингами для подачи и регулировки давле-

ния воздуха к рабочему инструменту.

Регулировка давления осуществляется

поворотом винта регулировки. Давление

воздуха устанавливается и контролируется

согласно показаний манометра.
