Квт ПКП-10к [4/8] Подготовка к работе

Подайте воздух от магистрали (компрессора) к редуктору и установите давление, указанное на

защитной пластине, с помощью винта регулировки.

Установите защитную пластину согласно сечения прессуемого наконечника.

На рабочей голове возможна установка двух защитных пластин с одной и другой стороны

ВНИМАНИЕ! Размещайте наконечник в отверстии защитной пластины до упора в изоляцию. Это

действие позволит провести наиболее качественную опрессовку.

После опрессовки отпустите педаль и извлеките наконечник из рабочей зоны пресс-клещей.

Установите воздушные шланги в цанговых фитингах пресс-клещей, редуктора и

пневматической педали согласно указанной ниже схеме.

Установите небольшую емкость под редуктором для слива конденсата.

Установите защитную пластину согласно диапазону прессуемых наконечников.

Диапазон указан на пластине.

OUT

Подача воздуха

из магистрали

Пресс-клещи Редуктор Педаль

Подготовка к работе

Порядок работы

Для подключения пневмосистемы потребуется три воздушных шланга. Используйте воздушные шланги из

комплекта, один из которых следует разделить на две части необходимой Вам длины.

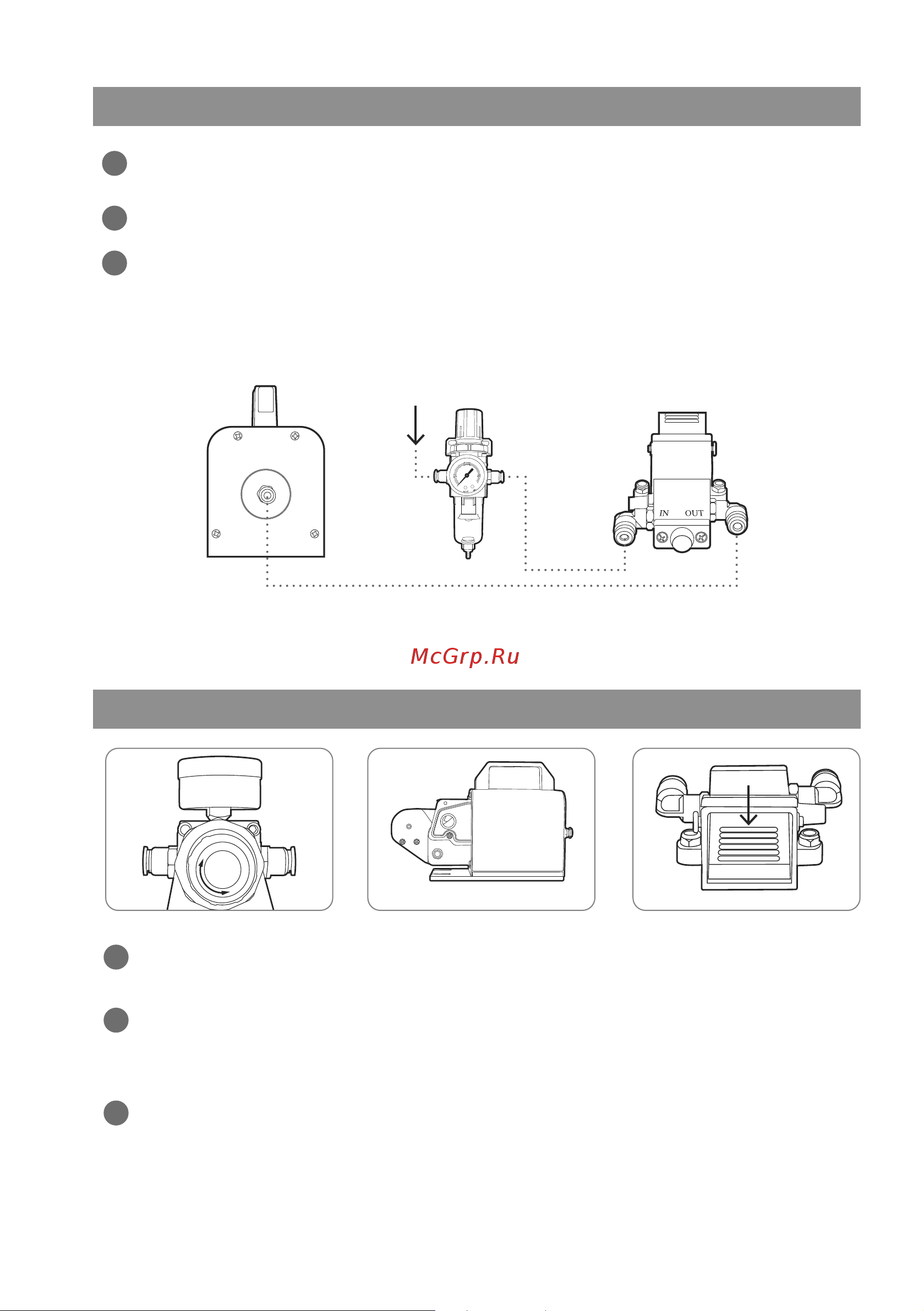

СХЕМА ПОДКЛЮЧЕНИЯ ВОЗДУШНЫХ ШЛАНГОВ

0.4

0.2

0.6

0.8

–

1 2
