Если система принимает сигнал экстренного вызова, то она автоматически передает его

в соответствующую выходную зону (зоны), а также в назначенные соседние зоны.

1.2 Стандартный входной модуль – MAG1822

LINE1: 1-й линейный входной канал этого модуля, стандартный входной уровень составляет

250 мВ.

MIC1: 1-й микрофонный входной канал этого модуля, стандартный входной уровень

составляет 3 мВ.

LINE2, LINE3, LINE4 и MIC2, MIC3 MIC4 являются 2-м, 3-м и 4-м входными линейными и

микрофонными каналами, соответственно; стандартные входные уровни являются такими же,

что и для 1-го канала.

Сигналы этих 4-х каналов обрабатываются отдельно и являются четырьмя независимыми

источниками сигнала; на экране они соответствуют каналам ICh 1, ICh 2, ICh 3 и ICh 4.

Пользователь может выбрать конфигурацию с двумя стандартными входными модулями, или

установить второй модуль, соответствующий каналам ICh 5, ICh 6, ICh 7 и ICh 8.

1.3 Выходной модуль – MAG1864

CH-1, CH-2, CH-3, CH-4: соответствуют выходным каналам для зоны 1, зоны 2, зоны 3 и зоны

4 (как показано на экране), их стандартный уровень выхода составляет 1 В (0 дБВ).

Если пользователю необходимо иметь больше 4-х выходных зон, то в этом случае

потребуется еще один выходной модуль. Каждый дополнительный модуль обеспечивает 4

выходных канала, предназначенных для 4-х зон. Дополнительным зонам необходимо

присвоить номера, следующие на экране после 4. Используя 16 выходных модулей можно

озвучить до 64 зон.

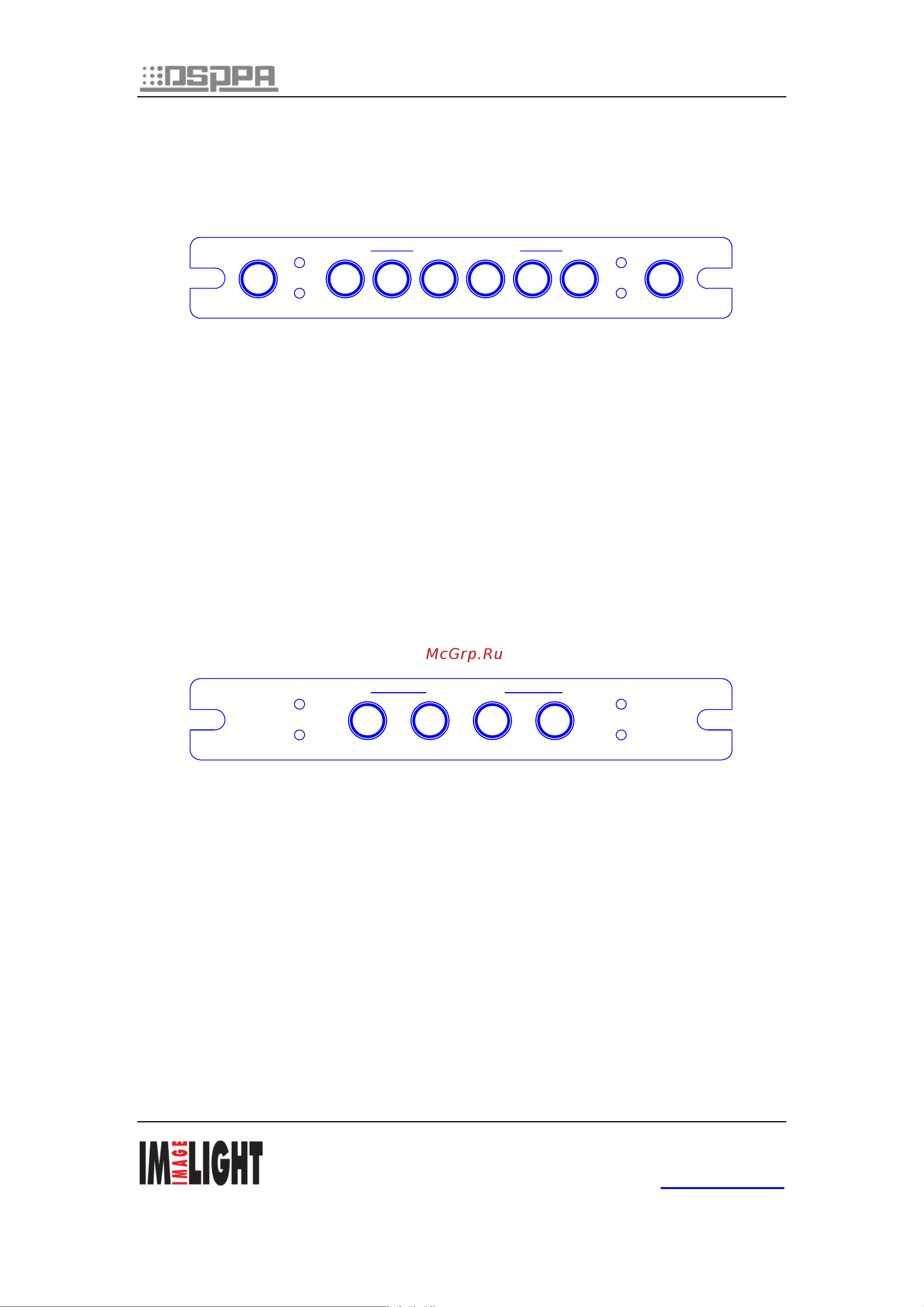

N orm a l Inp u t M o d u le

M IC 4

L IN E 4

M IC 1

L IN E 1

M IC 2

L IN E 2

M IC 3

L IN E 3

O utp u t M o d u le

CH-2

CH-1

CH-4

CH-3
