нагрузочную способность 100 В/1 А. При обычном использовании эти контакты необходимо

подключать к входу «Alarm input» [Вход аварийного сигнала] усилителей серии MAG.

6,3-мм гнездо (EMC Out/General [Выход/Общий]) является EMC выходом, поддерживающим

логическую функцию OR [ИЛИ]. При активизации любого канала этого модуля он будет

показан как замкнутый (при той же самой нагрузочной способности 100 В/1 А). Обычно

количество выходных модулей аварийных сигналов равно количеству входных модулей

аварийных сигналов и их порядок задается дилером.

1.6 Модуль мониторинга - MAG1818

Этот модуль предназначен для мониторинга всех компонентов системы. С помощью

экранных операций пользователь задает контролируемую точку, но в случае получения

экстренного сигнала, телефонного или громкоговорящего вызова модуль автоматически

переключается на мониторинг точки, соответствующей приоритету сигналов

тревоги/вызова/телефона.

6,3-мм гнездо (MON [Мониторинг]) является выходом модуля мониторинга; к нему можно

подключать наушники или активную акустическую систему.

1.7 Телефонный модуль - MAG1824

Этот модуль служит в качестве телефонного интерфейса. С помощью системных настроек

(см. раздел 4-11) система может автоматически подключать телефонный вызов к некоторым

зонам; кроме того, некоторые входы MIC можно настроить на работу с телефоном для

проведения телефонных совещаний.

Телефонная линия: для местной связи

MIC IN: микрофонный вход, предназначенный для ответа оператора на телефонный вызов

AUX OUT1, 2: дополнительный телефонный выход (от системных настроек не зависит)

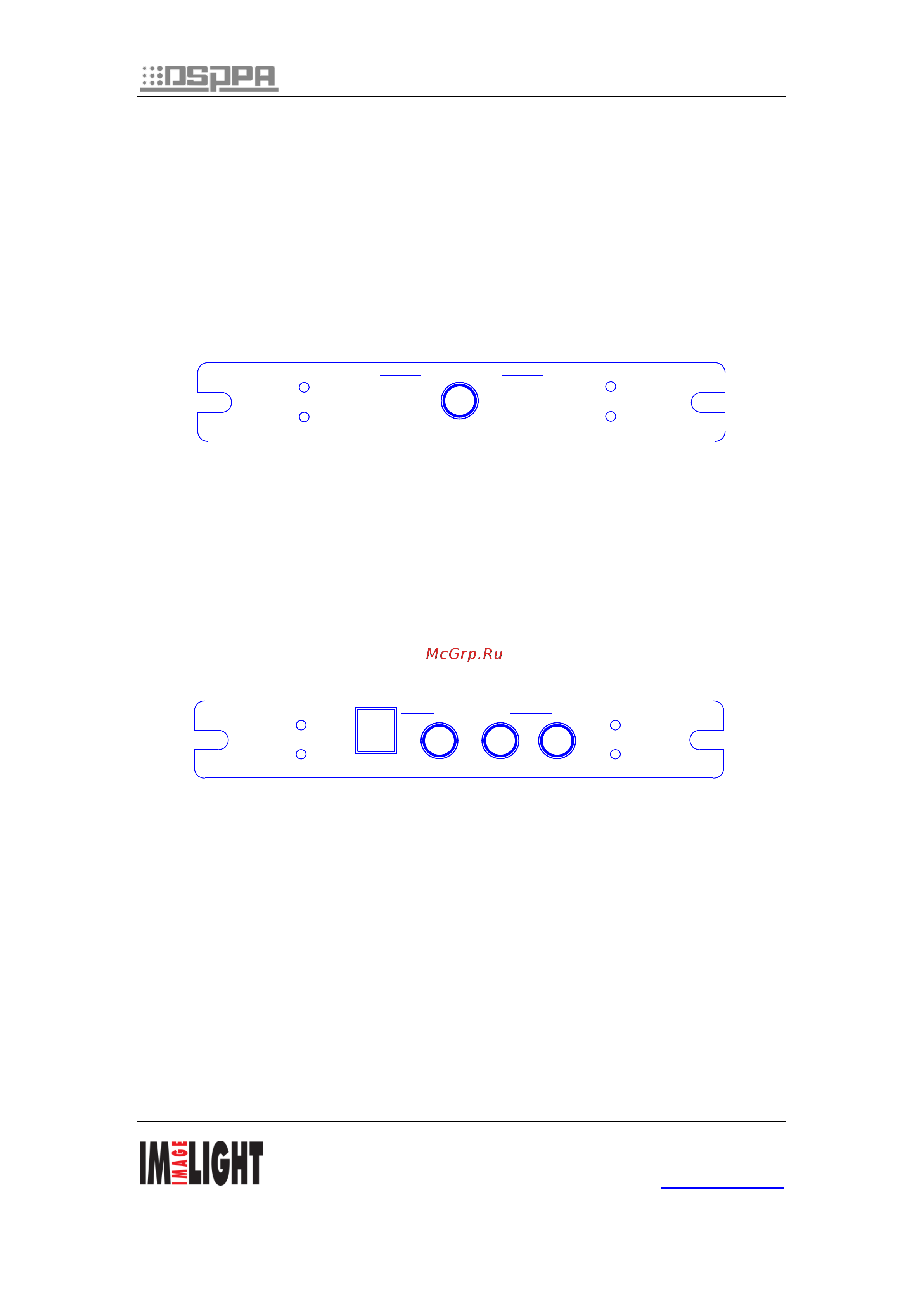

M o nito r M o d u le

M O N

P h o n e M odule

M IC IN

Te lep ho ne line

A U X O U T 2

A U X O U T 1
