PC-1013D Зонная матрица

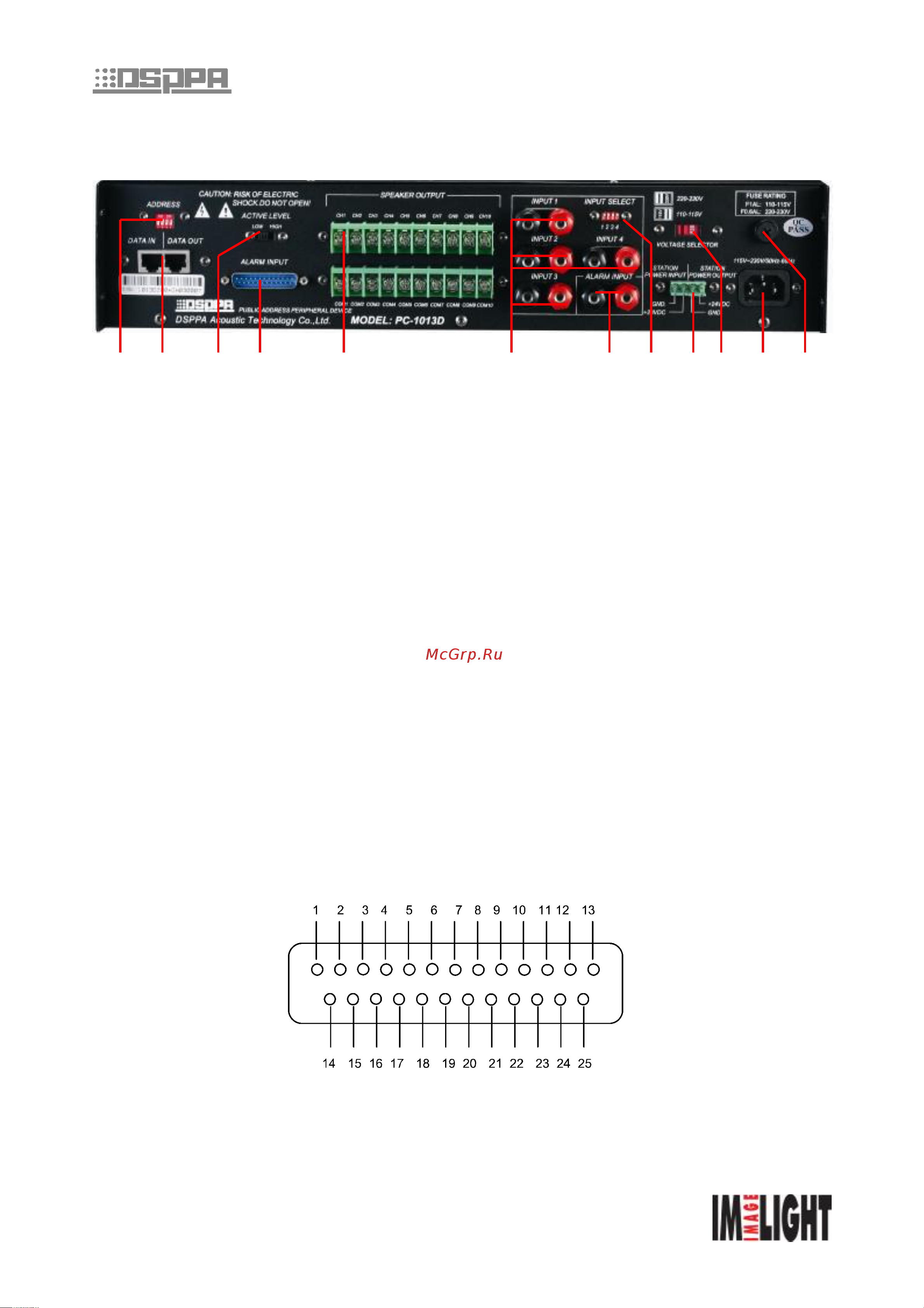

ЗАДНЯЯ ПАНЕЛЬ И ПОДКЛЮЧЕНИЯ

1 2 3 4 5 6 7 8 9 10 11 12

1. Установка DIP-адреса

2. коммутационный интерфейс

3. установка уровня сигнала ОПС

4. вход сигналов от ОПС

5. подключение акустических систем

6. подключение источников BGM

7. подключение источника аварийного оповещения

8. выключатель входа BGM

9. клеммы 24В

10. переключатель входного напряжения (220В/110В)

11. сетевой разъём

12. предохранитель

ALARM INPUT [Вход для подключения сигнала тревоги]

(соединяется с ОПС)

1~ 10: соответствуют каналам CH1~CH10 передней панели

11~25: COM [Общий провод]
