PC-1013D Зонная матрица

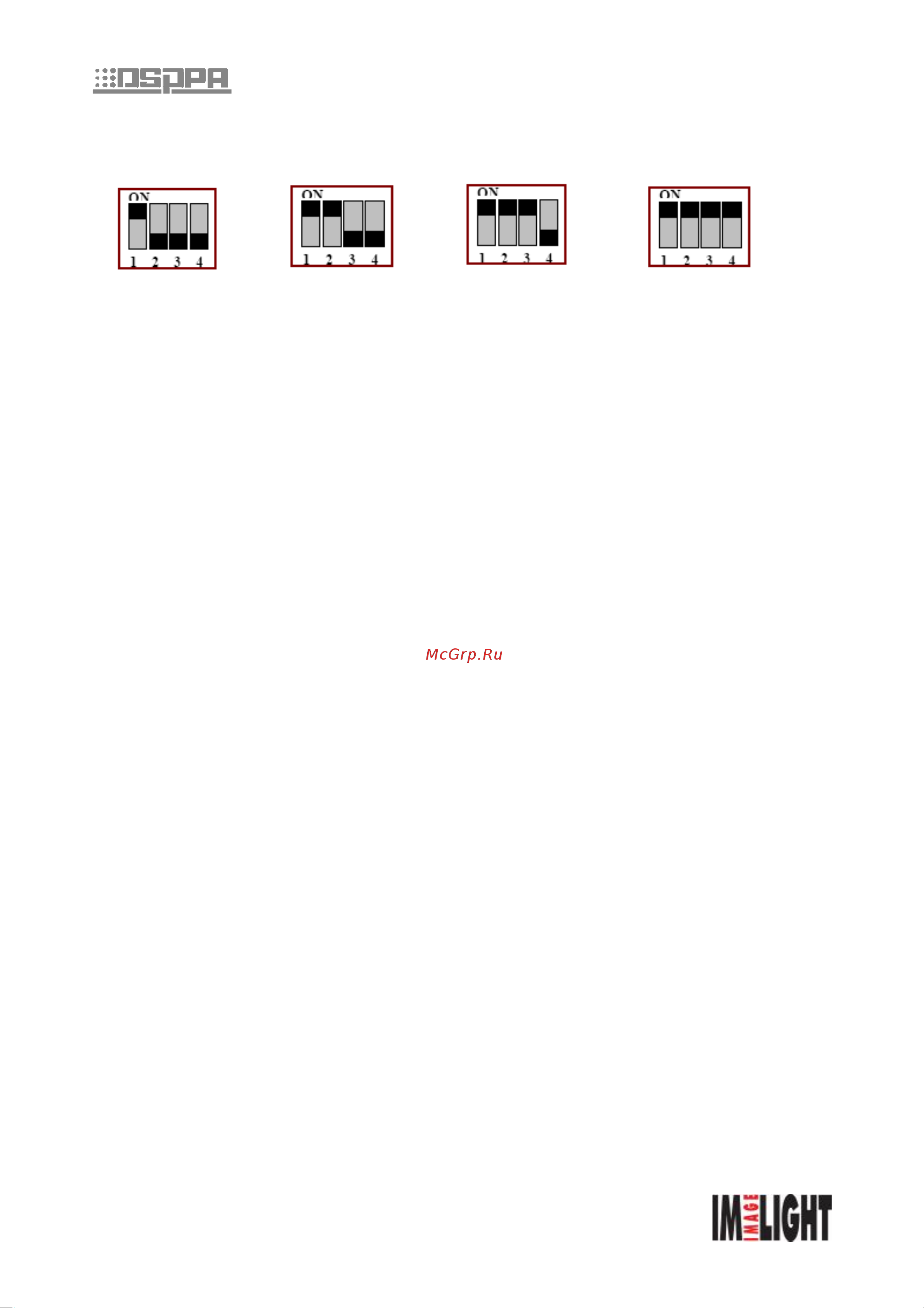

Подключение входа BGM

вход 1 вход 2 вход 3 вход 4

ЭКСПЛУАТАЦИЯ

1. Подключите сигнал BGM [фоновая музыка] к разъёмам 1-4, находящихся на задней панели, а

сигнал EMC [сообщение о ЧС] к разъёму ALARM. При отсутствии соответствующего усилителя

BGM, то разъемы 1 и ALARM можно соединить.

2. Для выбора входа, активизации канала или его выключения, нажимайте нужную кнопку

канала.

3. Клеммы 1 ~ 10 являются сигнальными, которые соответствуют каналам CH1 ~ CH10 передней

панели. Входной уровень сигнала тревоги может быть положительным напряжением 5 ~ 24В или

нулевым (если входной ток менее 3

мА). Если переключатель уровня сигнала тревоги установлен в положение High [Высокий], то

действительным является положительный сигнал; если же переключатель уровня установлен в

положение Low [Низкий], то действительным является нулевой сигнал. При подаче сигнала

тревоги соответствующий выходной канал будет переключен на разъем ALARM, при этом на

передней панели будет часто мигать индикатор канала, откуда поступил сигнал ОПС. Клеммы 11

~ 25 разъема «ALARM INPUT» являются общим проводом.

4. Сетевое напряжение 220 V или 110 V AC можно выбирать с помощью переключателя напряжения;

напряжение 24 V DC можно подавать от резервного аккумулятора. Если имеется и то и другое

напряжение, то приоритет имеет питание от переменного тока.
