13
Astro 320 / Руководство пользователя
• Перед подключением аксессуара ANT+ к устройству Garmin
отойдите на расстояние не менее 10 м (32,9 футов) от других
аксессуаров Garmin.
• Поднесите устройство Garmin на расстояние не менее 3 м
(10 футов) к вашему аксессуару ANT+.
• После настройки канала связи в первый раз ваше устрой-
ство Garmin будет автоматически опознавать аксессуар
ANT+ каждый раз при его активизации. Этот процесс про-
исходит автоматически при включении прибора Garmin и
при правильной работе устройств занимает всего несколько
секунд.
• После установки канала связи устройство Garmin принимает
данные только от вашего аксессуара, и вы можете прибли-
жаться к другим аксессуарам.

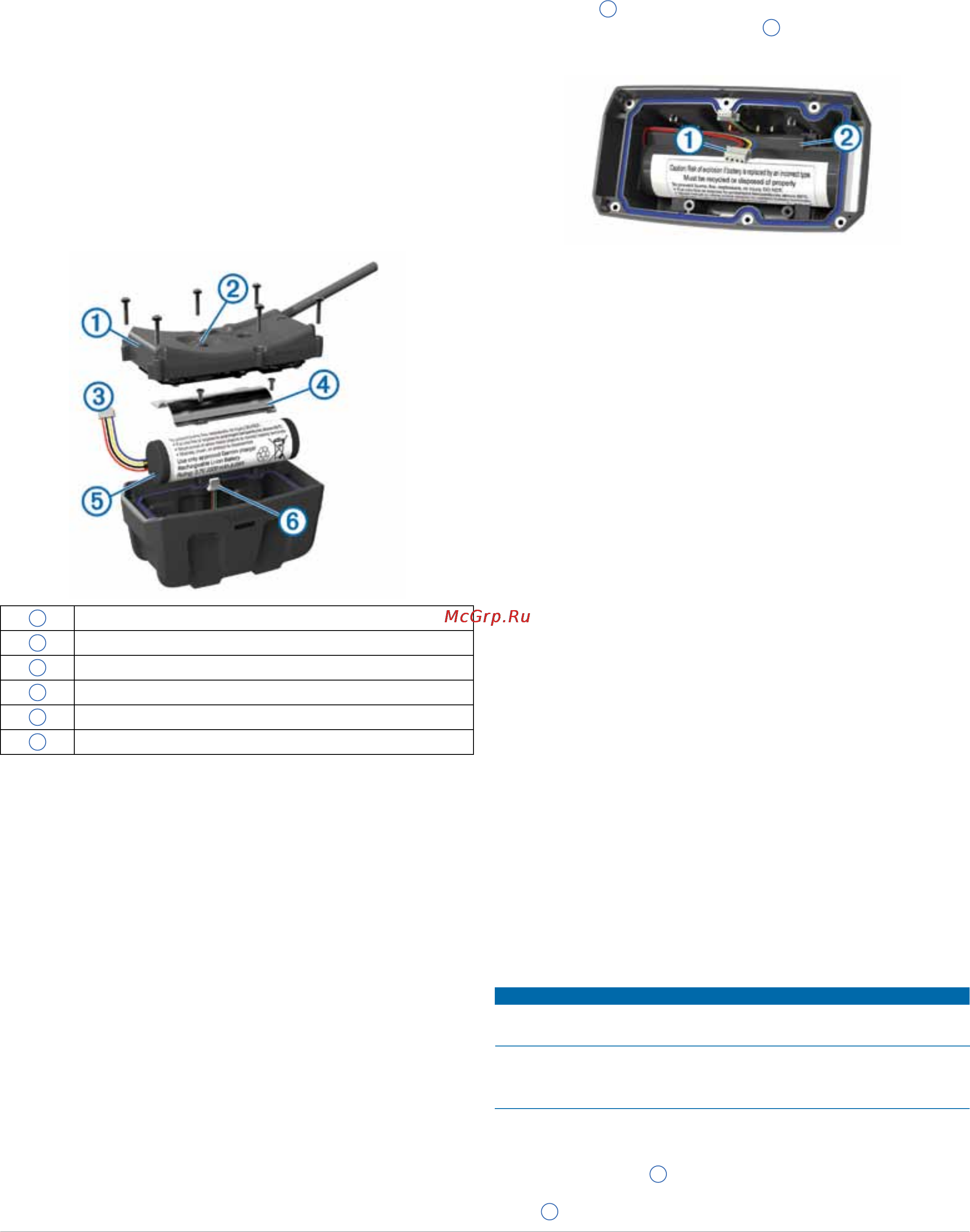

Инструкции по замене батареи модуля ошейника DC 50
Компоненты DC 50
1
Задняя пластина
2
Кнопка «Питание»
3
Коннектор батареи
4
Крышка батареи
5
Батарея
6
Коннектор питания
Извлечение старой батареи
Перед заменой батареи вы должны удалить с устройства грязь,
воду и пыль. Для процедуры вам потребуется маленькая от-
вертка Phillips.
1. Снимите шесть винтов, расположенных на внешних краях
задней пластины.
ПРИМЕЧАНИЕ: Вы должны оставить два внутренних винта
на месте.
2. Приподнимите заднюю пластину.
3. Отсоедините коннектор батареи и коннектор питания.
4. Снимите винты, которые удерживают крышку батарейного
отсека.
5. Снимите крышку батарейного отсека и извлеките батарею.
Запомните положение батареи. Новая батарей должна распола-
гаться точно таким же образом.
После извлечения старой батареи свяжитесь с местной органи-
зацией, ведающей утилизацией технических отходов.
Установка новой батареи
Перед установкой новой батареи необходимо извлечь старую
батарею (стр. 13). Для выполнения данной процедуры вам
может потребоваться маленькая отвертка Phillips и маленькая
отвертка с плоским жалом.
1. Установите новую батарею, расположив ее точно таким же
образом, как старую батарею.
Коннектор
1
должен смотреть на конец устройства, ближай-
ший к кнопке «Питание», а точка
2
, в которой провода под-
ключаются к батарее, должна смотреть на конец устройства
с контактами для зарядного зажима.
2. Установите на место крышку батарейного отсека.
3. Верните винты, с помощью которых крепится крышка бата-
рейного отсека.
4. Подключите коннектор батареи и коннектор питания. Для
фиксации коннекторов вам может потребоваться плоская
отвертка.
5. Нажмите на кнопку «Питание» для проверки соединений.
При правильном подключении устройство выдаст звуковой сиг-
нал, и светодиод состояния начнет мигать зеленым.
6. Выключите устройство.
7. Убедитесь, что прокладка внутри крышки батарейного от-
сека, находится на своем месте.
8. Установите заднюю пластину.
9. Установите шесть винтов, фиксирующих заднюю пластину.
После установки новой батареи полностью зарядите модуль
ошейника.
Замена ремешка ошейника
Перед заменой ремешка ошейника вы должны удалить с
устройства грязь, воду и пыль (стр. 11).
1. Вытяните ремешок ошейника из GPS-антенны, направляю-
щей VHF-антенны и модуля ошейника.
Для извлечения ремешка вам, возможно, придется тянуть и тол-
кать ремешок. В некоторых случаях вам потребуется освободить
винт на корпусе GPS-антенны, не откручивая его полностью.
2. Пропустите новый ремешок ошейника через модуль ошейни-
ка, направляющую VHF-антенны и GPS-антенну.
3. При необходимости затяните винты, фиксирующие корпус
GPS-антенны.
Информация о радиочастотах VHF
Данное устройство может работать только на определенных
радиочастотах, которые зависят от страны эксплуатации обо-
рудования. См. упаковку прибора или зайдите на сайт www.
garmin.com/astro-legal, где приведена информация о радиоча-
стотах данного продукта.
Замена VHF-антенны в модуле ошейника
ВНИМАНИЕ!
Не сгибайте слишком сильно ленту, соединяющую основной
корпус устройства с GPS-антенной.
После снятия крышки не притрагивайтесь к прокладке, находя-
щейся напротив VHF-антенны, поскольку это может нарушить
водонепроницаемость модуля ошейника.
Перед заменой VHF-антенны вы должны удалить грязь, воду
и пыль с устройства. Для выполнения данной процедуры вам
может потребоваться маленькая отвертка Phillips.
1. Снимите 4 винты
1
с крышки над VHF-антенной.
ПРИМЕЧАНИЕ: Запомните расположение одного короткого
винта
2
.
