1
Выберите Комбинации.
2
Выберите комбинацию.
3
Выберите пункт Меню.
4
Выберите один из указанных ниже вариантов.
• Чтобы переименовать комбинацию, выберите пункт
Имя и введите имя.
• Чтобы настроить отображение цифр на экране,
выберите пункт Наложение цифр.
• Чтобы изменить данные, отображаемые на экране
комбинаций, нажмите Править комбинацию,
выберите экран и новые данные.
• Чтобы изменить компоновку данных, выберите
Править комбинацию, затем, удерживая нажатие на
экране, выберите новое место для данных.
• Чтобы изменить размер окна, выберите Править
комбинацию и перетащите стрелки.
Создание пользовательского экрана
комбинаций
Для удобства можно создать свой экран комбинаций.
1
Выберите пункт Комбинации > Настроить > Добавить.
2
При необходимости выберите раскладку и укажите
размер для обоих экранов.
3
Выберите данные для отображения на экране
комбинаций.
4
При необходимости выберите пункт Выполнено.
5
Введите имя комбинации.
Сонар
Картплоттер можно применять для поиска рыбы, если
подключить к нему дополнительный модуль эхолота
Garmin. Для поиска рыбы рядом можно использовать
различные режимы отображения данных сонара.
Доступные настройки зависят от выбранного режима
отображения данных сонара, модели картплоттера, модуля
эхолота и подключенного датчика.
Режимы отображения данных сонара
Доступные режимы отображения данных сонара зависят от
типа датчика и подключенного к картплоттеру эхолота
(приобретается отдельно). Например, можно просмотреть
разделение частот только при подключении двухчастотного
датчика.
Имеется четыре основных режима отображения данных
сонара: полноэкранный режим, разделенный экран с двумя
или более полями данных, режим с раздельным
увеличением, а также режим с разделенными частотами,
который показывает две частоты. Вы можете изменить
настройки для каждого режима отображения. Например,
если вы выбрали режим разделения частот, вы можете
настроить усиление отдельно для каждой частоты.
Если вас не устраивают предложенные комбинации экранов
сонара, вы можете создать пользовательский экран
(Создание пользовательского экрана комбинаций).

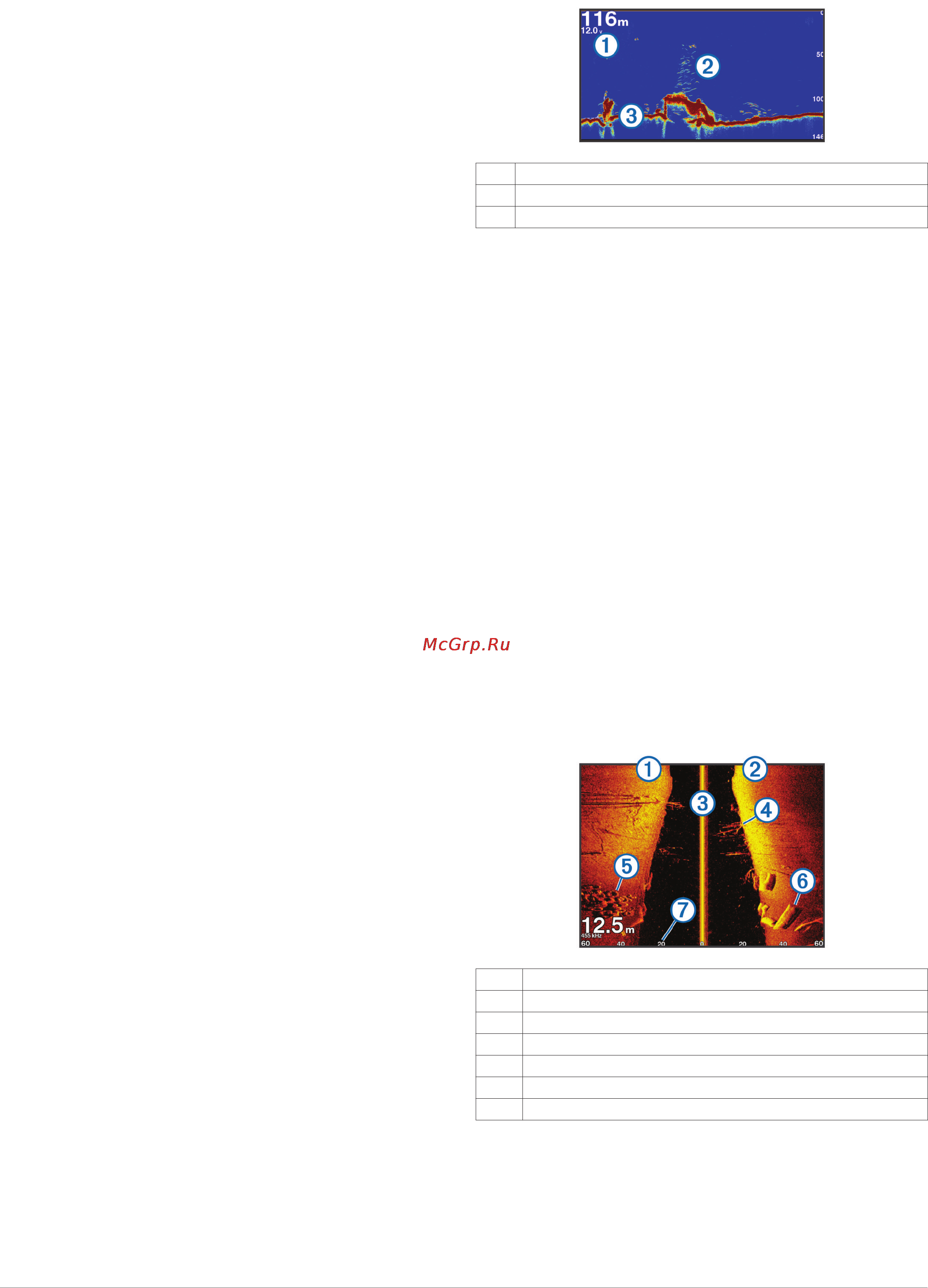

Полноэкранный режим отображения сонара
В зависимости от подключенного оборудования может быть
доступно несколько полноэкранных режимов. В
полноэкранном режиме отображения данных сонара на
экране показывается увеличенное изображение показаний
датчика. Шкала глубин с правой стороны экрана показывает
глубины, на которых находятся обнаруженные объекты.
Изображения объектов на экране прокручиваются справа
налево.
À
Данные глубины
Á
Рыба или объекты в толще воды
Â
Дно массы воды
Вид сонара DownVü
ПРИМЕЧАНИЕ. не все модели поддерживают технологию
сонара и датчиков DownVü.
ПРИМЕЧАНИЕ. чтобы сонар поддерживал функцию
сканирования DownVü, необходим совместимый
картплоттер или рыбопоисковый эхолот, а также
совместимый датчик.
DownVü высокочастотный сонар обеспечивает более четкое
изображение происходящего под судном, что позволяет
получить более полное представление об объектах, над
которыми проходит судно.
Обычные датчики выпускают конусообразный луч. DownVü
Сонар с технологией сканирования выпускает узкий луч,
схожий по форме с лучом копировальной машины. Этот луч
обеспечивает более четкое, напоминающее фотографию
изображение того, что находится под судном.
Вид сонара SideVü
ПРИМЕЧАНИЕ. не все модели поддерживают сонар SideVü
и датчики сканирования.
ПРИМЕЧАНИЕ. чтобы сонар SideVü поддерживал функцию
сканирования, необходим совместимый картплоттер,
совместимый модуль эхолота и совместимый датчик.
Сонар SideVü с технологией сканирования показывает
изображение объектов по бокам от судна. Эту функцию
можно использовать для определения структуры и поиска
рыбы.
À
Слева от судна
Á
Справа от судна
Â
Датчик на вашем судне
Ã
Деревья
Ä
Старые шины
Å
Бревна
Æ
Расстояние сбоку от судна
Технология сканирования SideVü/DownVü
Вместо обычного конусообразного луча датчик SideVü/
DownVü использует плоский луч для сканирования толщи
воды и грунта по бокам от судна.
16 Сонар
