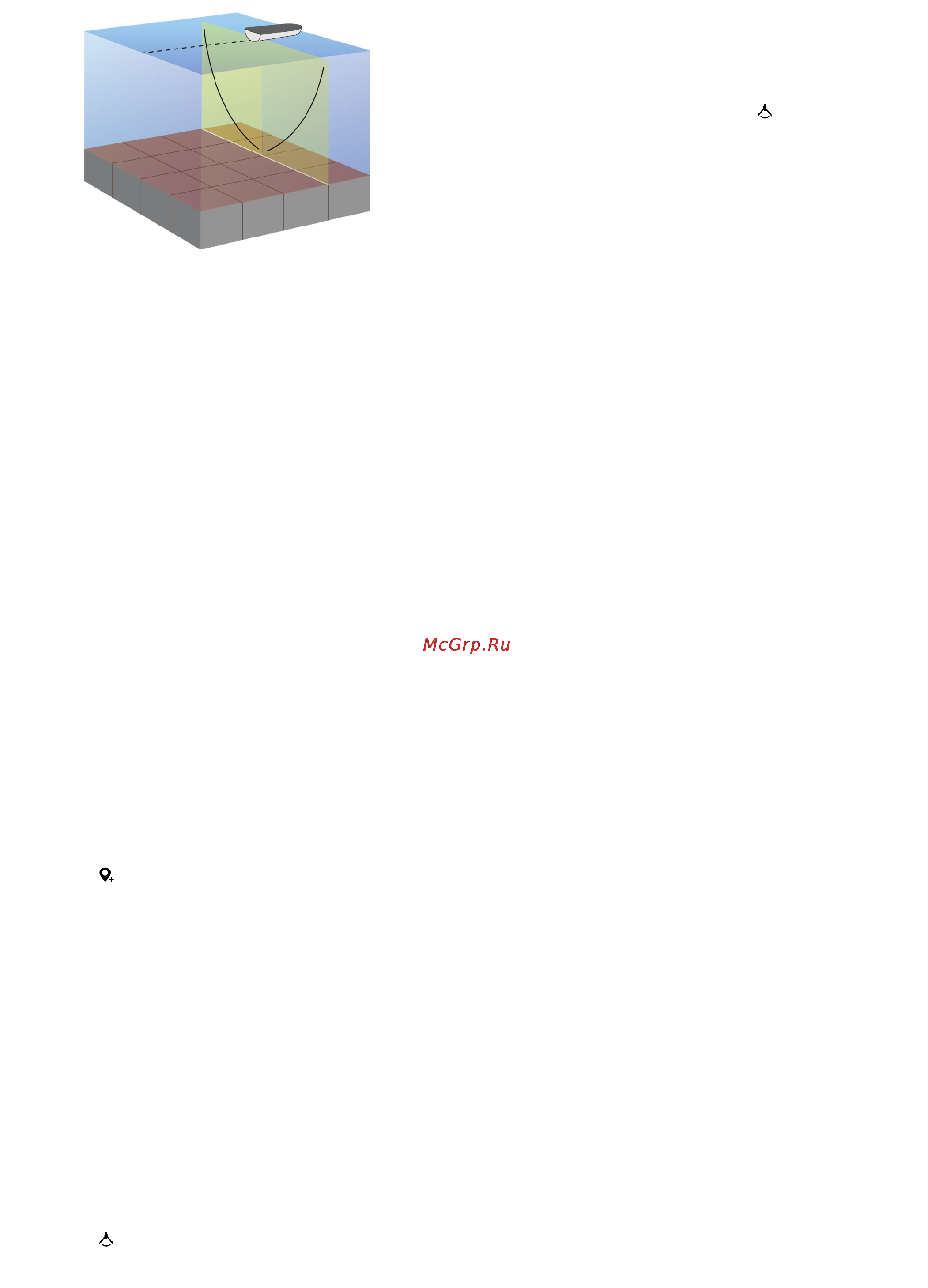

Вид сонара с разделенным экраном
На разделенном экране можно одновременно
просматривать различные комбинации данных сонара.
Например, на одном экране можно просматривать окна
обычного сонара и сонара DownVü. Компоновку
разделенного экрана можно отредактировать – изменить
размер окна и расположение данных.
Скорость прокрутки обычного сонара и сонара DownVü
синхронизируются, чтобы было проще просматривать
разделенный экран.
Режим отображения данных сонара "Раздельное
увеличение"
В этом режиме отображения показания сонара
отображаются в виде диаграммы на весь экран, часть
которой отображается на этом же экране в увеличенном
масштабе.
Режим отображения данных сонара "Разделить
частоты"
В этом режиме в одной части экрана отображается
диаграмма, на которой представлены показания сонара при
работе на более высокой частоте, а в другой — на более
низкой.
ПРИМЕЧАНИЕ. для использования режима отображения
данных сонара "Разделить частоты" необходим
двухчастотный датчик.
Создание маршрутной точки на экране
сонара с помощью сенсорного экрана
1
Выберите местоположение в режиме отображения
сонара.
2
Выберите .
3
При необходимости измените информацию о
маршрутной точке.
Создание маршрутной точки на экране
сонара с помощью клавиш устройства
1
Перейдите в режим отображения сонара и с помощью
клавиш со стрелками выберите местоположение,
которое нужно сохранить.
2
Выберите SELECT.
3
При необходимости измените информацию о
маршрутной точке.
Измерение расстояния на экране сонара
Вы можете измерить расстояние между двумя точками в
режиме отображения сонара SideVü.
1
В режиме отображения сонара SideVü выберите
местоположение на экране.
2
Выберите .
В выбранной точке на экране появится булавка.
3
Выберите другое местоположение.
Расстояние и угол от булавки отобразятся в верхнем
левом углу.
СОВЕТ. чтобы удалить булавку и измерить расстояние от
текущего местоположения, выберите .
Приостановка работы сонара
В режиме отображения данных сонара выберите пункт
Меню > Приостановить работу сонара.
Просмотр журнала сонара
Вы можете прокрутить экран сонара и просмотреть данные
журнала.
1
В одном из режимов отображения данных сонара
выберите Меню > Приостановить работу сонара.
2
Перетащите экран или используйте кнопки со стрелками.
Обмен данными сонара
Эта функция поддерживается не во всех моделях
картплоттера.
Вы можете просматривать данные сонара с других
картплоттеров с помощью встроенного модуля сонара,
подключенного к морской сети Garmin.
Каждый картплоттер в сети может отображать данные
сонара со всех совместимых модулей сонара и датчиков в
сети, независимо от того, в каком месте на борту они
закреплены. Например, на устройстве GPSMAP 741,
закрепленном на корме, можно просматривать данные
сонара с устройства echoMAP 70dv, закрепленного на носу.
Картплоттеры способны отображать только данные с
совместимых сонаров. Например, echoMAP 50dv и GPSMAP
547 отображают традиционные данные и данные DownVü,
но не поддерживают данные SideVü.
При передаче данных сонара значения некоторых
параметров сонара, например Диапазон и Усиление
синхронизируются на всех устройствах в сети. Однако часть
настроек сонара, например Вид, не синхронизируются и
должны быть настроены отдельно на каждом устройстве.
Кроме того, для оптимального отображения некоторых
традиционных представлений сонара и представлений
DownVü на разделенном экране частота прокрутки также
синхронизируется.
ПРИМЕЧАНИЕ. если использовать несколько датчиков
одновременно, могут возникать помехи. Чтобы их
устранить, настройте параметр сонара Помехи.
Выбор источника сонара
Эта функция поддерживается не во всех моделях.
Если у вас несколько источников данных сонара, можно
выбрать нужный источник для определенного режима
представления данных сонара. Например, если у вас два
источника для DownVü, можно выбрать источник для
режима отображения данных сонара DownVü.
1
Откройте режим отображения данных сонара, для
которого нужно изменить источник.
2
Выберите Меню > Настройка сонара > Источник.
3
Выберите источник для текущего режима отображения.
Изменение имени источника данных сонара
Чтобы упростить поиск источника данных сонара, вы
можете изменить его имя. Допустим, для датчика на носу
судна используется имя "Нос".
Источник данных будет переименован только для
конкретного экрана. Чтобы переименовать, например,
Сонар 17
