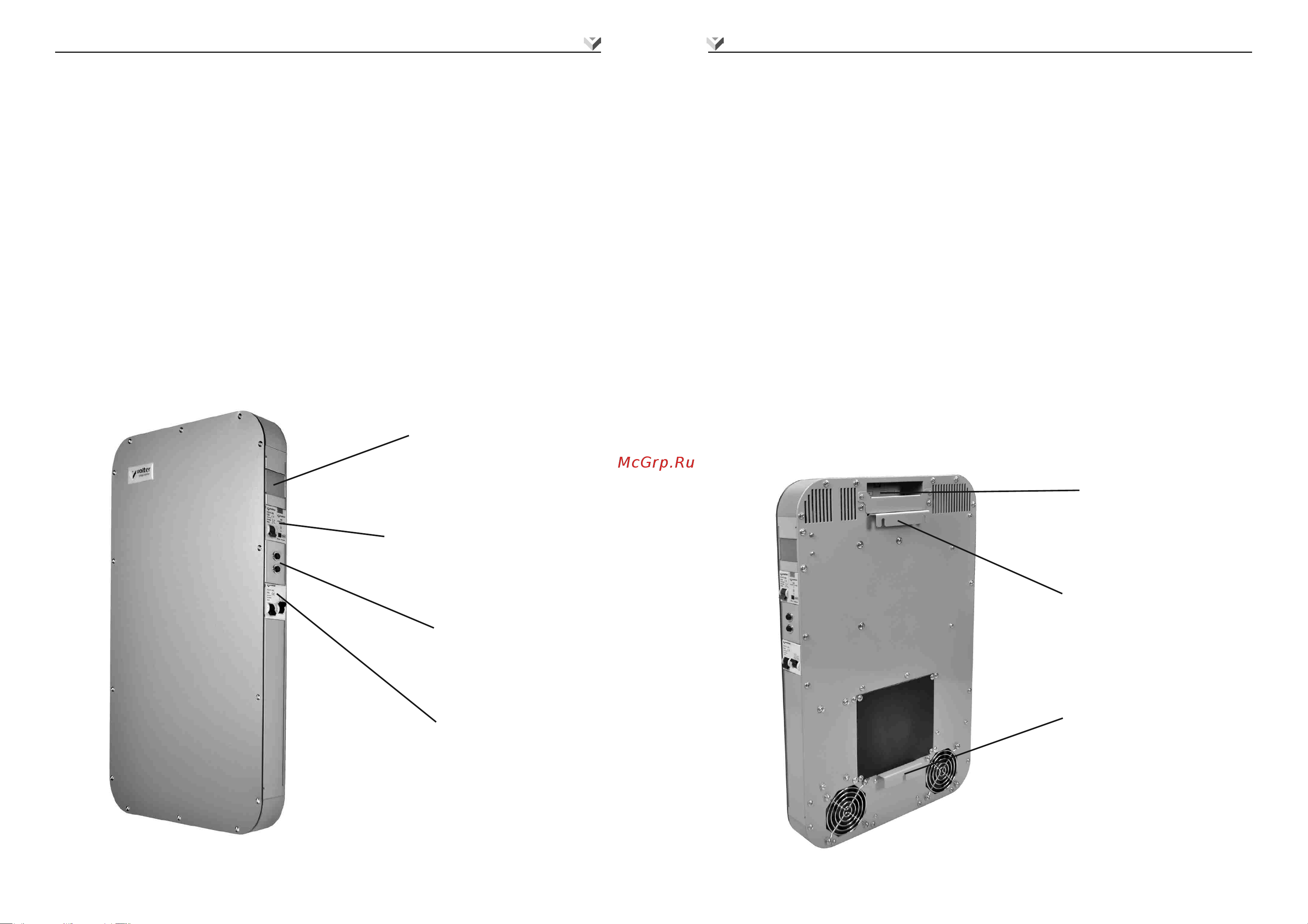

6 Устройство и принцип работы 5 Устройство и принцип работы Стабилизатор Рис 1 выполнен в металлическом корпусе прямоугольной формы с необходимыми креплениями которые позволяют эксплуатиро вать его в настенном варианте Все функциональные узлы стабилизатора расположены на шасси кото рое помещено в защитный корпус который так же выполняет декора тивную функцию На боковой поверхности корпуса расположены жидкокристалличес кий индикатор показывающий уровень входного и выходного напря жения автоматический выключатель с независимым расцепителем кнопки управления и переключатель режимов работы СтабилизацияТранзит В верхней части расположен клеммник для подключения стабилиза тора закрытый крышкой Там же расположен заземляющий контакт 7 Устройство и принцип работы 7 Принцип работы стабилизатора обеспечивает отсутствие влияния на вы ходное напряжение как изменений и скачков входного напряжения так и изменений нагрузки Для этого он содержит источник образцового напря жения с частотой сети и стабильной величиной с которым непрерывно срав нивается выходное напряжение стабилизатора Благодаря такому построе нию стабилизатора он не реагирует даже на очень резкие практически мгновенные изменения входного напряжения и очень быстро реагирует на любое изменение нагрузки Так же реализована независимость от типа на грузок то есть стабилизатор одинаково работает с активной емкостной и индуктивной нагрузкой если выходной ток не превышает его допусти мого выходного тока Для уменьшения габаритов и массы исключения перегрева и срабатыва ния термозащиты при тяжелых режимах работы полная нагрузка высокая температура окружающей среды стабилизатор оснащен системой принуди тельного охлаждения Для исключения шума используются два венти лятора работающие на малых оборотах Для размещения стабилизатора на стене используются крепежные план ки Рис 2 после этого производится подключение токоведущих про водников к клеммнику планка планка Рис 1 Стабилизатор напряжения Рис 2 Стабилизатор вид сзади
