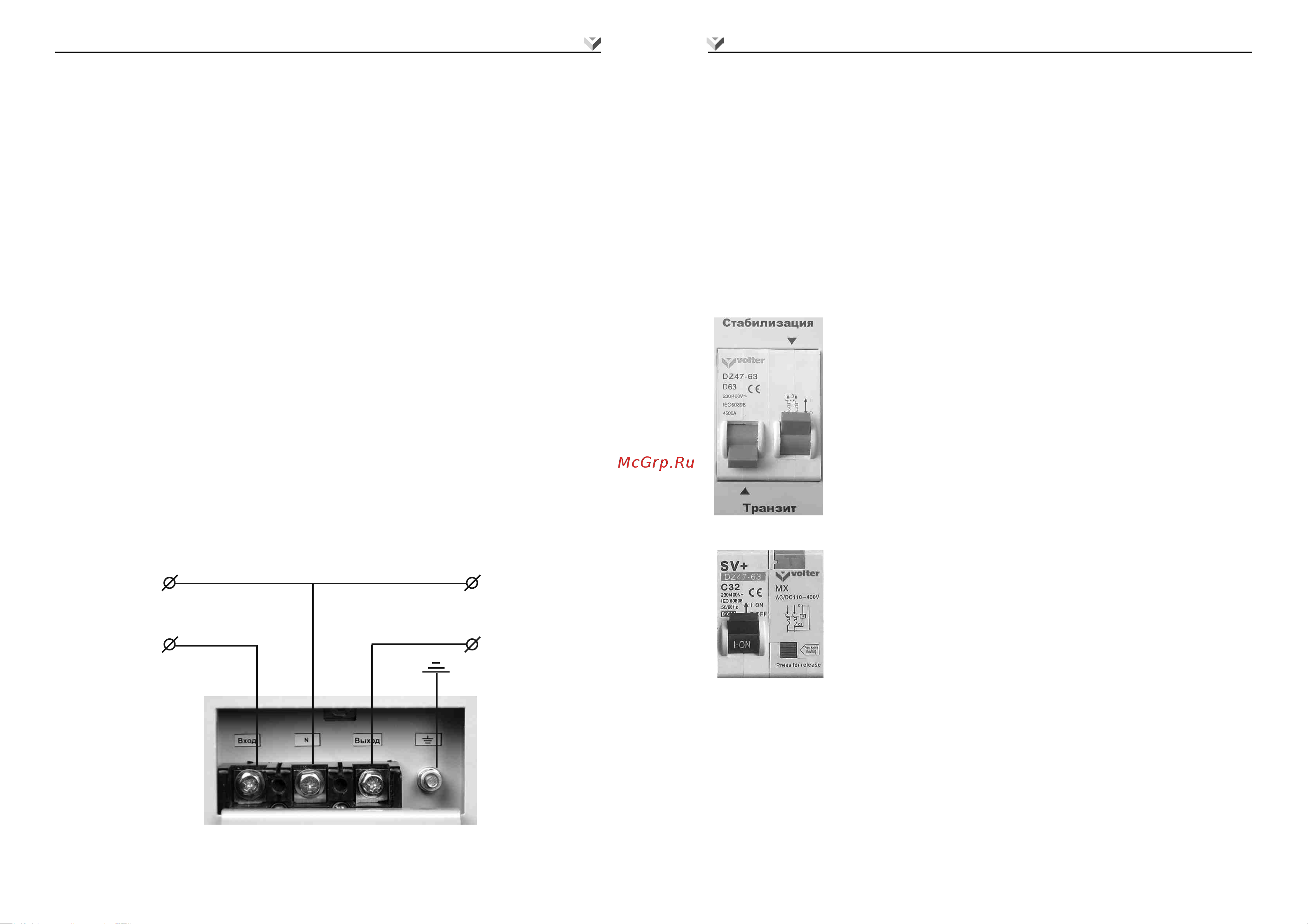

8 Установка и подключение 7 7 Подключение в 2 Подключение Положение автоматического выключателя а вверх включено б вниз выключено Положение переключателя режимов работы Правый рычаг Стабилизация левый рычаг Транзит а вверх режим включен б вниз режим выключен 6 Установка и подключение Перед установкой и подключением стабилизатора Рис 3 необходимо ознакомиться с его устройством и принципом действия по п п 1 5 на стоящего Руководства 1 Отключите питающую сеть 2 Снимите крышку клеммника отвинтив два винта 3 Подключите к клеммнику провода силового ввода и вывода в соответ ствии с надписями на клеммнике Рис З При подключении необходи мо обеспечить надежный контакт проводов с зажимами клеммника а также проверить изоляцию проводов друг от друга Сечение проводов должно соответствовать токовой нагрузке 4 Подключите заземляющий провод б Установите крышку клеммника на место Стабилизатор готов к работе Стабилизация 6 1 Установка Закрепите стабилизатор на стене при помощи крепежных пла нок Для стационарного подключения стабилизатор удобно располо жить на стене вблизи ввода или электросчетчика Вводной автомат по номинальному току должен соответствовать автоматическому выключателю на стабилизаторе Транзит РИС 4 М0 0N Фаза вход 9 Фаза выход РИС 5 7 Работа стабилизатора 7 1 Работа в режиме Стабилизация Переключатель режима работы в положении Стаби лизация Рис 4 Включите стабилизатор автомати ческим выключателем Рис 5 В этом режиме на боко вой панели стабилизатора должен засветиться жидкокристаллический индикатор с показанием вход ного напряжения верхнее значение а спустя 4 7 с па выходе стабилизатора появится стабилизированное на пряжение а на индикаторе значение выходного напря жения нижнее значение В случае аварийного повышения входного напряже ния выше 330В происходит отключение автомати ческого выключателя Повторное включение возмож но только взведением автоматического выключателя во включенное состояние Если входное напряжение при этом осталось выше ЗЗОВ произойдет повторное отключение что защитит нагрузку от перенапряже ния В случае аварийного снижения входного напряжения ниже 90В кон троллер отключает все силовые ключи и обесточивает нагрузку При повышении входного напряжения до 110 В подключение нагрузки про исходит автоматически Рис 3 Схема подключения стабилизатора 7 2 Работа в режиме Транзит 7 2 1 Причины перехода на режим Транзит 1 Временное отсутствие необходимости стабилизации напряжения 2 Неисправность стабилизатора
