ВЗР.219500.001 ИМ

Турникет Cube С-01

Инструкция по монтажу

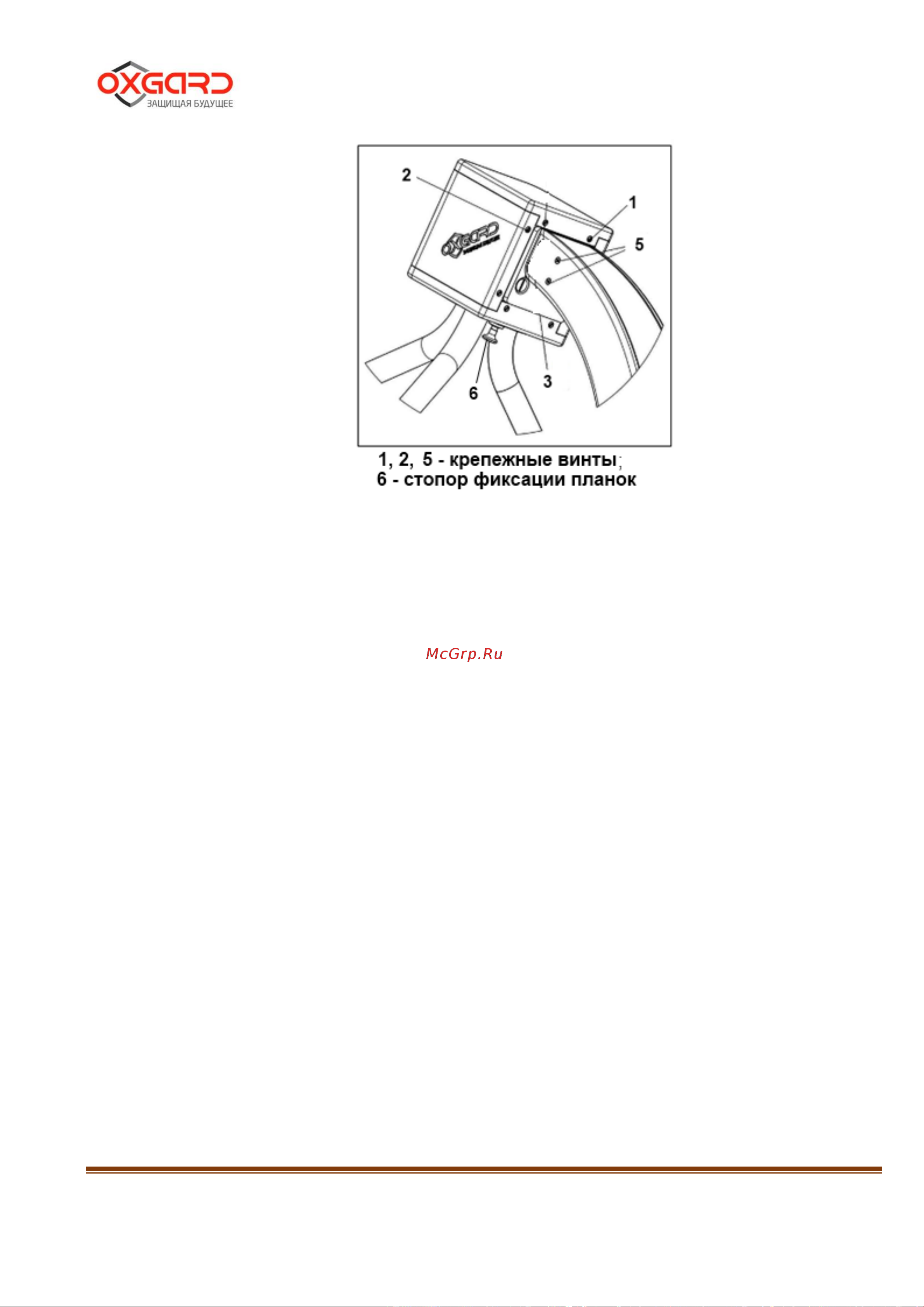

Рисунок 4 –

4.2.1 Подготовить горизонтальную площадку в месте установки

турникета.

4.2.2 Подготовить штробу или кабельный канал от площадки к

месту установки БП, ПУ и, если это требуется, к месту подключения СКУД и

ОПС.

4.2.3 Установочная площадка турникета:

Рисунок 5 – по установочным размерам, подготовить 3 отверстия

диаметром 12 мм в полу, под анкеры крепления стойки турникета.

Расположение монтажных отверстий относительно внешних габаритов

турникета представлено в Приложении Б.

Глубина закладного отверстия – 120 мм, должна превышать длину

анкера на 5 мм. Вставить анкеры в отверстия.
