ВЗР.219500.001 ИМ
Турникет Cube С-01
Инструкция по монтажу
12

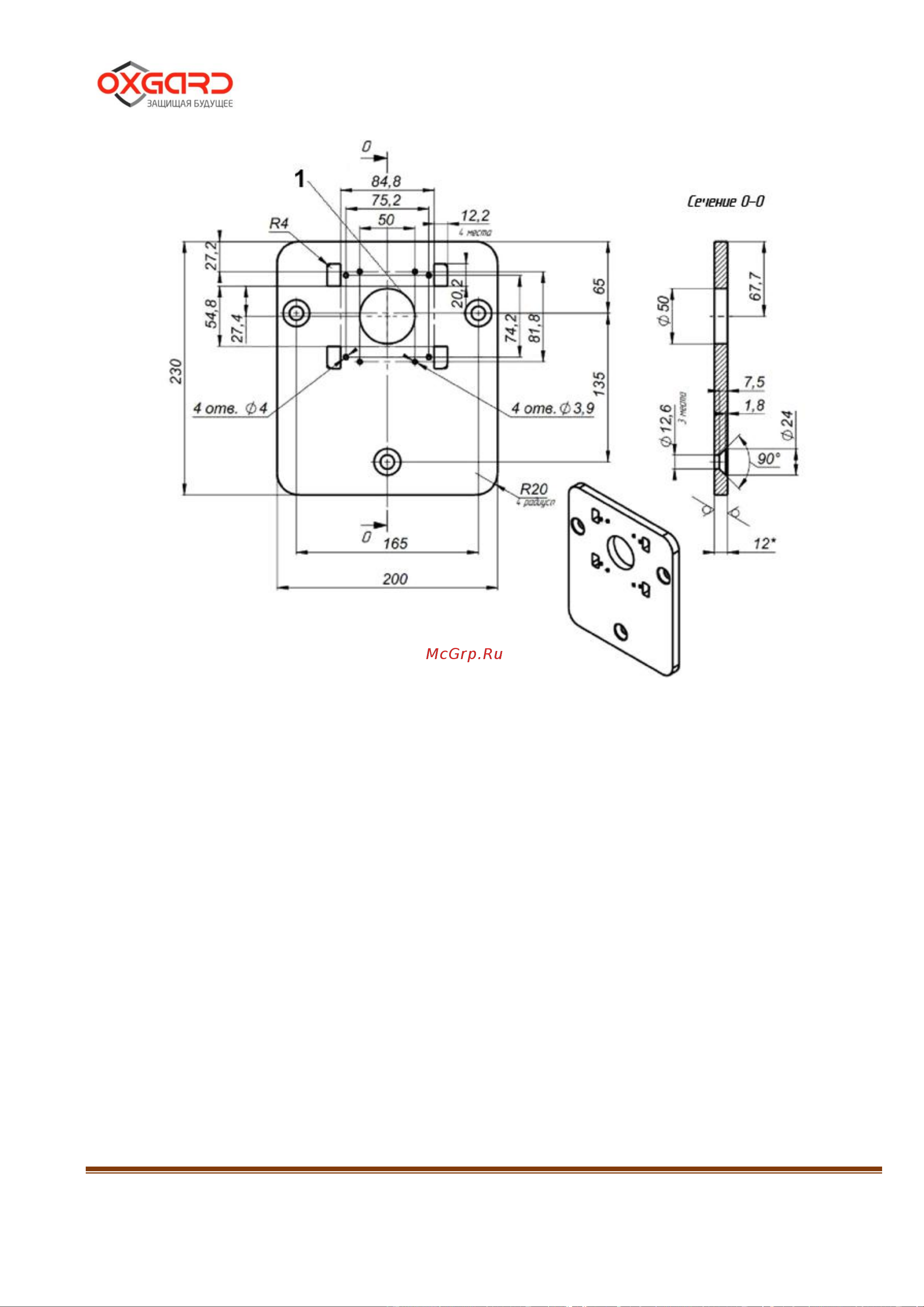

Рисунок 5 – Установочные размеры площадки турникета
4.2.4 Рисунок 5 – подводку кабелей производить через отверстие
(1) в нижней плите стойки турникета.
4.2.5 Проложить в кабельный канал или штробу соединительный
кабель ПУ, кабель БП и, если это предусмотрено, кабели СКУД и ОПС.
4.2.6 Установить стойку турникета на подготовленную площадку.
4.2.7 Завести в корпус турникета кабели от ПУ, БП и, при
необходимости, кабели СКУД и ОПС.
Закрепить кабели кабельными стяжками.
