ВЗР.219500.001 ИМ
Турникет Cube С-01
Инструкция по монтажу
13

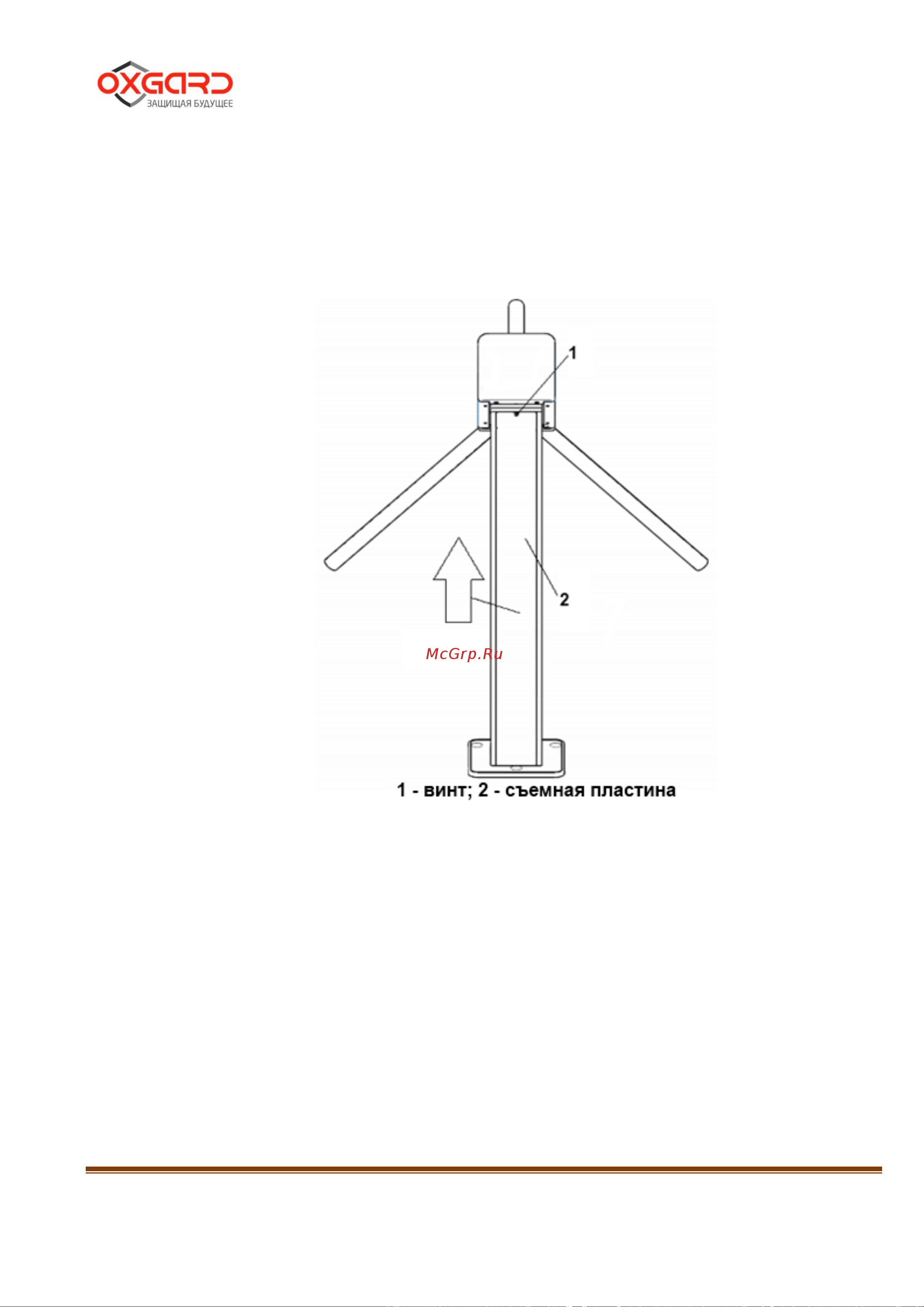

Рисунок 6 – в стойке турникета смонтирована съемная изогнутая
пластина (2) из нержавеющей стали для быстрого доступа к месту укладки
управляющих кабелей. Чтобы пластину снять, надо открутить винт (1) и
сдвинуть пластину вверх.
Рисунок 6 – Демонтаж съемной пластины стойки турникета
4.2.8 Совместить отверстия в стойке турникета с анкерами в полу
(Рисунок 7 – 1).
Проверить вертикальность установки в 2-х плоскостях, при
необходимости используйте стальные прокладки требуемой толщины для
правильной установки турникета.
