ВЗР.219500.001 ИМ
Турникет Cube С-01
Инструкция по монтажу
14

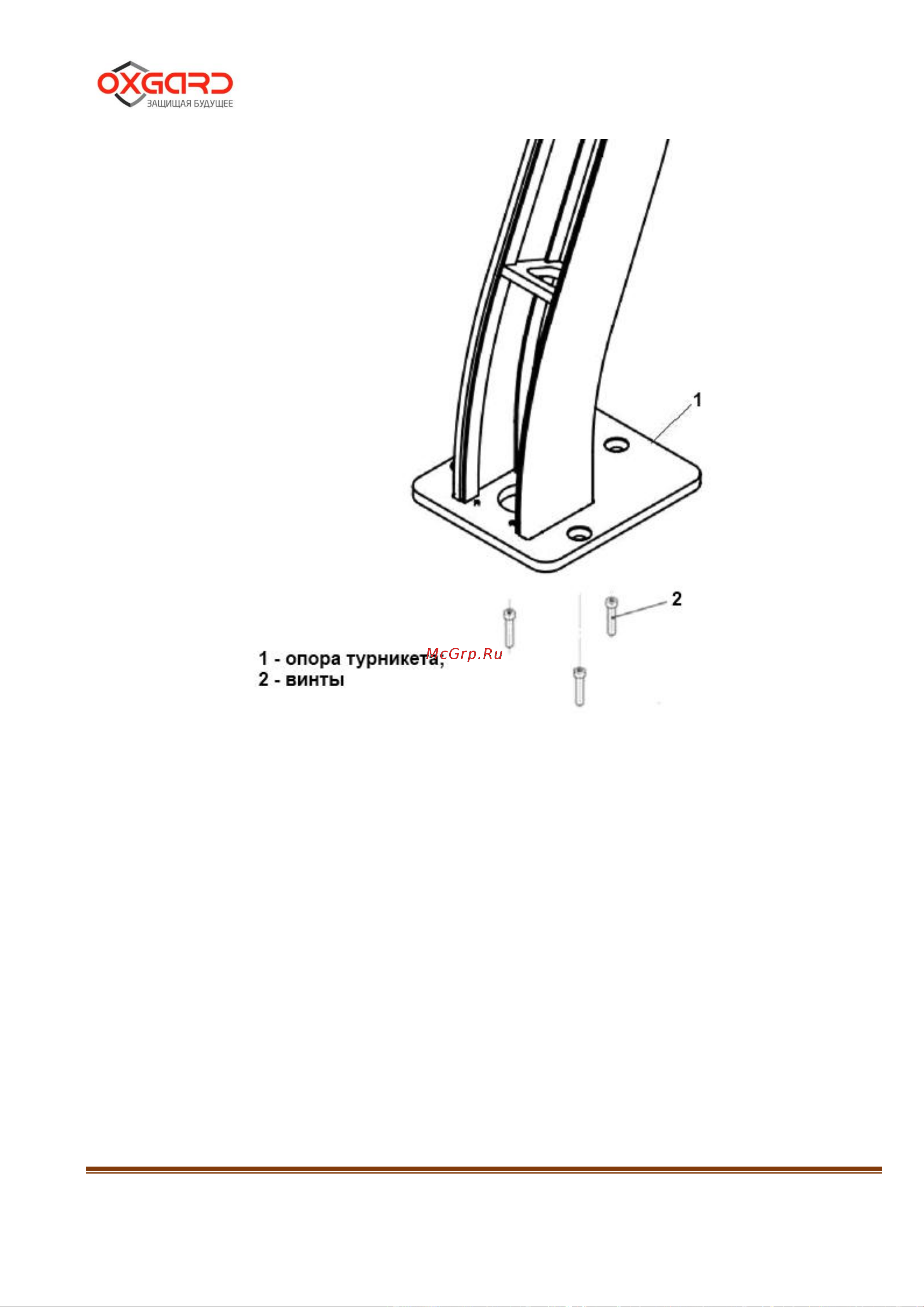

Рисунок 7 – Подготовка к установке турникета
Закрепить стойку турникета 3 винтами (Рисунок 7 – 2), закрутив их в
соответствующие анкеры, используя ключ для винта с внутренним
шестигранником S5.
Установить крышку основания на двухсторонний скотч.
4.2.9 Снять защитную пленку с корпуса турникета.
