ВЗР.219500.000 ИМ
Турникет Cube С-03
Инструкция по монтажу
23
5.4 Подключение пульта управления к контроллеру СКУД
В некоторых случаях ПУ турникетом необходимо подключать
непосредственно к контроллеру СКУД, поскольку проходы, разрешенные с
пульта (без участия контроллера), воспринимаются системой как «взлом».
Для использования данной схемы подключения турникета необходимо
установить на материнскую плату джампер (Рисунок 10 – Х3) в положение
«OFF». При данной установке джампера Х3 турникет не реагирует на
команды пульта, а лишь транслирует их состояние на контакты клеммных
колодок кросс-платы (Рисунок 9 – OUT1...OUT3), которые являются
выходами с открытым коллектором.
Назначение контактов представлено в таблице 4, Рисунок 12 –
нумерация кнопок пульта. Для данной группы контактов максимальный
выходной ток не более 150 мА, допустимое напряжение не более 24 В.

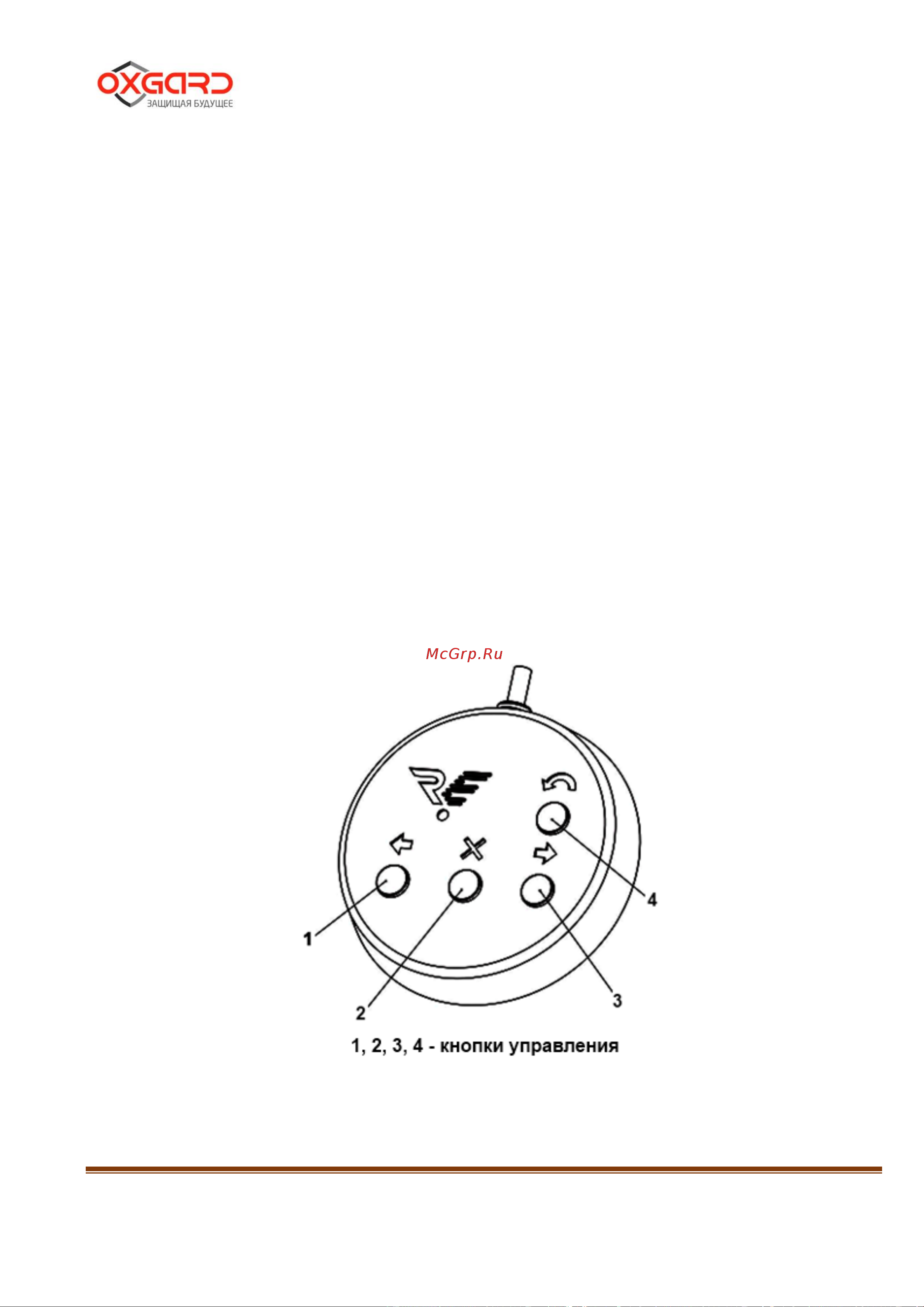

Рисунок 12 – Нумерация кнопок ПУ
