ВЗР2473-00.00.000РЭ
Турникет Praktika T-07
Руководство по эксплуатации
28
Рисунок 8 – Зубчатый ремень механизма турникета
Правильно натянутый ремень должен поворачиваться на угол 45
о
от
усилия пальцев (1,5-2,0 кгс/15-20 Н).

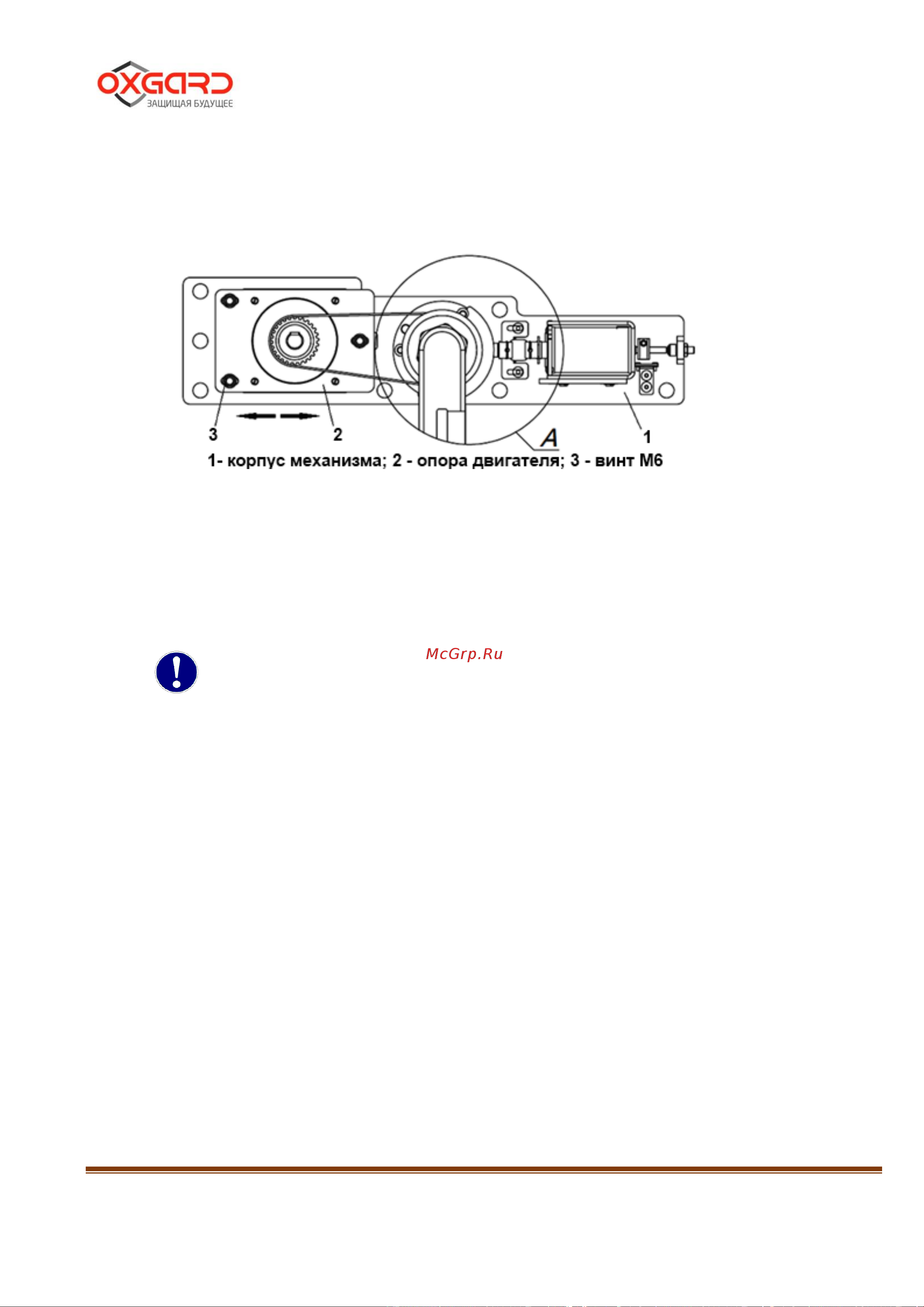

Рисунок 9 – Натяжение зубчатого ремня
Рисунок 9 – натяжение ремня может быть изменено путем смещения
опоры двигателя вправо/влево.
3.7 Смазка подвижных частей механизма изделия
Смазку производить машинным маслом класса вязкости 5W-20
по 2-3 капли в каждый подвижный узел.
