ВЗР2473-00.00.000РЭ
Турникет Praktika T-07
Руководство по эксплуатации
29

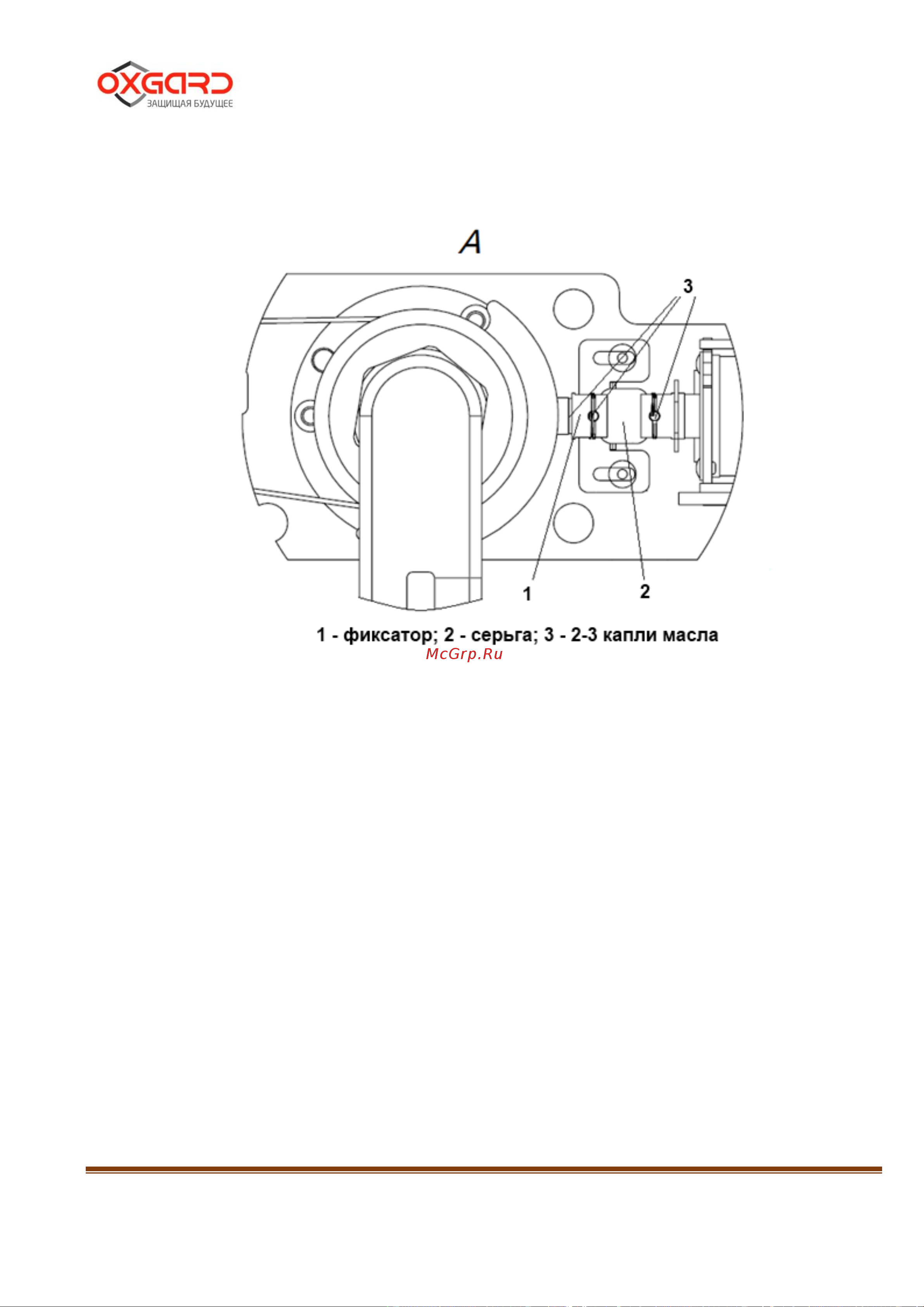

3.7.1 Рисунок 10 – вид А: смазать серьгу и фиксатор между
блоком стопора и соленоида.
Рисунок 10 – Корпус механизма турникета
3.8 Сборка и проверка работоспособности изделия
Выполнить сборку изделия в обратном порядке:
1) установить крышку основания турникета;
2) включить питание турникета;
3) провести проверку работоспособности, совершив несколько тестовых проходов и
переходов в режим «Антипаника».
При отсутствии постороннего шума и каких-либо нарушений режимов
работы турникет готов к эксплуатации.
В случае обнаружения во время ТО изделия каких-либо дефектов его
узлов рекомендуется обратиться в сервисные службы за консультацией.
