ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
15
5 ПОДКЛЮЧЕНИЕ И НАЛАДКА ИЗДЕЛИЯ
Подключение БП, ПУ и СКУД осуществлять с помощью кросс-платы.
Для этого необходимо снять дверцу турникета (Рисунок 5 – 1), используя
ключи. Рисунок 6 – расположение кросс-платы на стойке турникета.

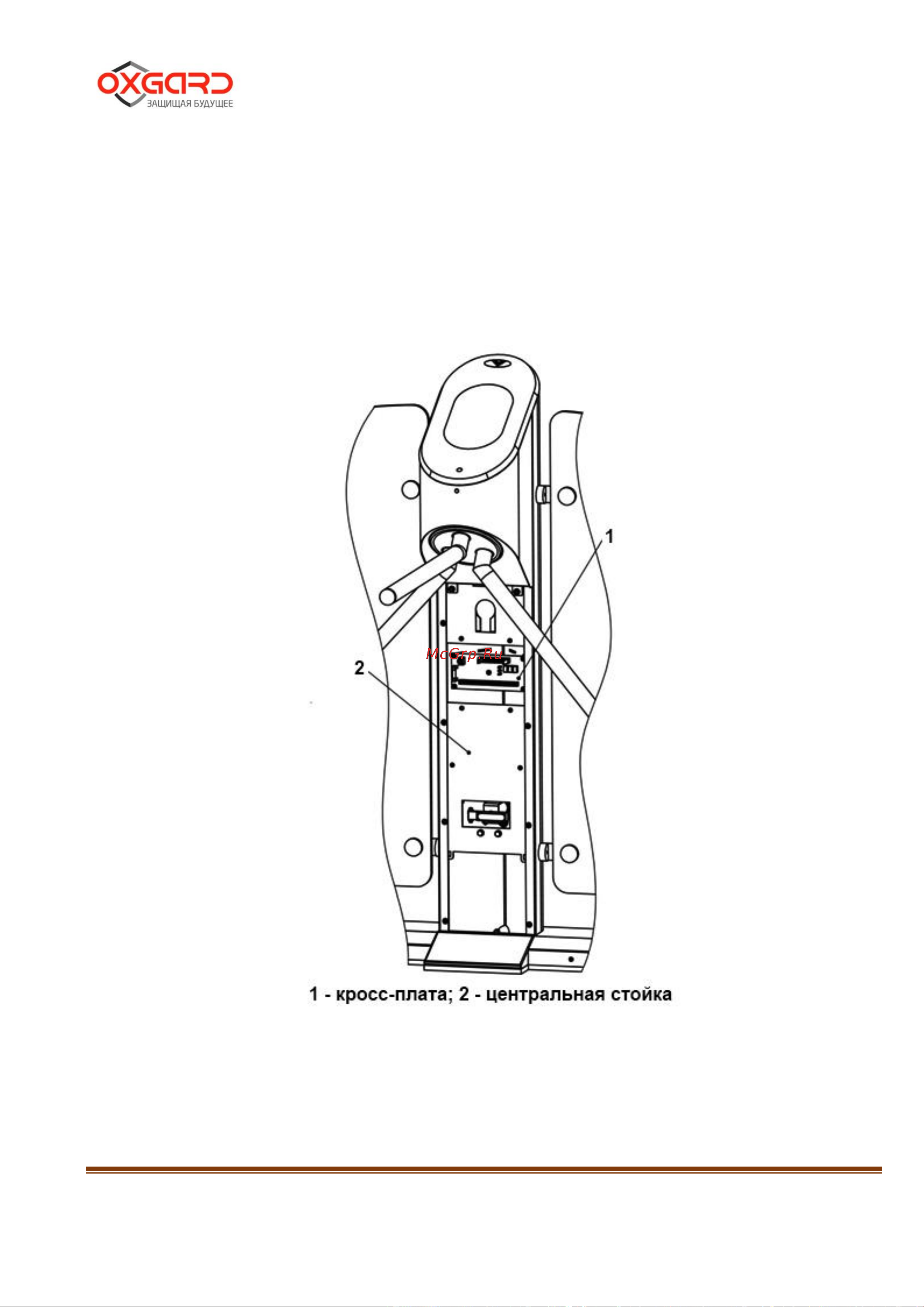

Рисунок 6 – Расположение кросс-платы на стойке турникета
