ВЗР.188700.000 ИМ
Турникет Praktika T-03
Инструкция по монтажу
16

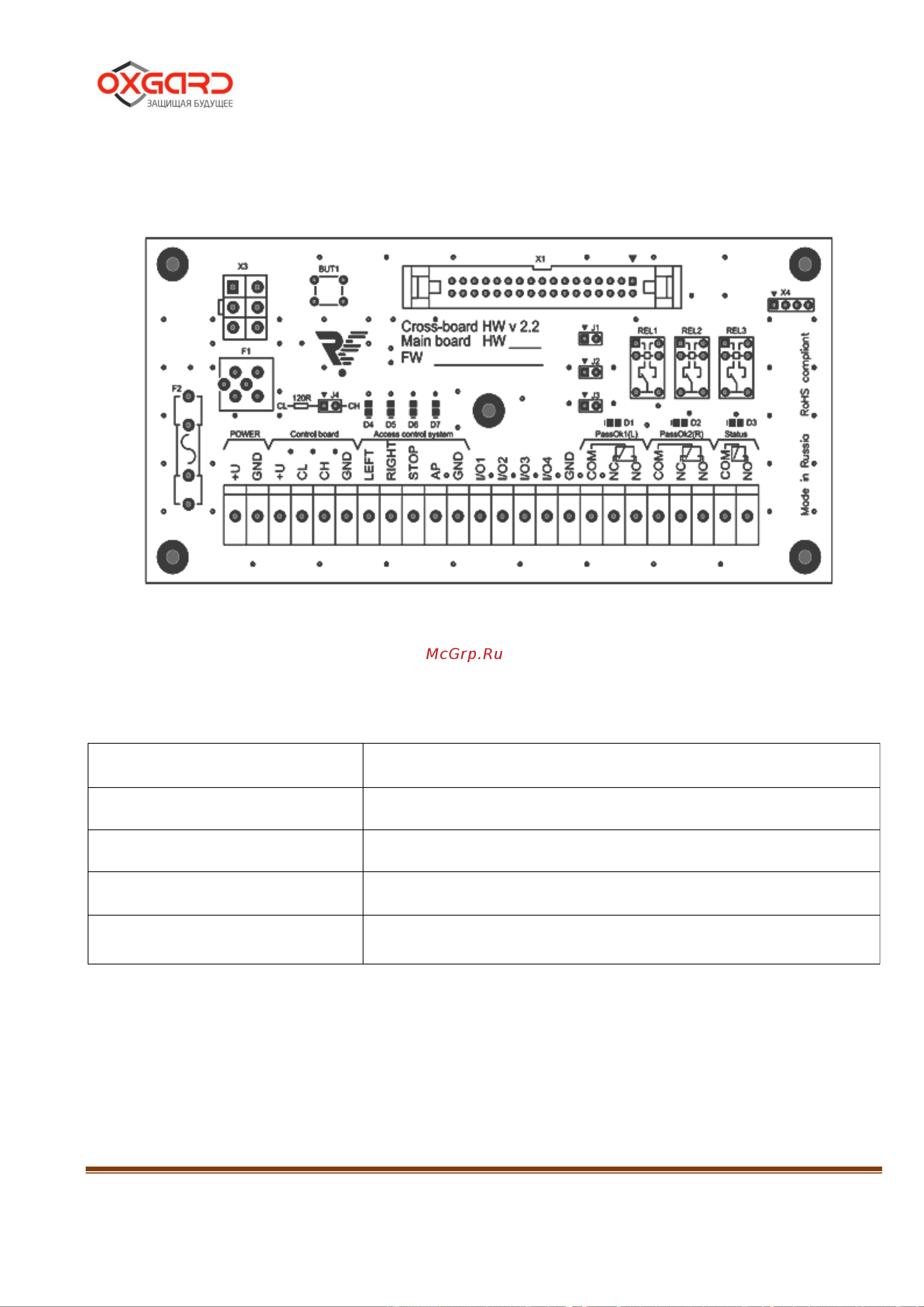

Рисунок 7 – показан внешний вид кросс-платы и расположение
разъемов для подключения БП, ПУ, СКУД и ОПС.
Рисунок 7 – Внешний вид кросс-платы
В таблице 1 приведены режимы работы турникета при различных
положениях джамперов.
Таблица 1 – Режим работы турникета
Положение джамперов
Режим работы турникета
J1 снят
Импульсный режим (п. 5.3)
J1 установлен
Потенциальный режим (п. 5.3)
J2 установлен
Турникет на команды пульта не реагирует, состояние
кнопок транслируется на выходы I/O1...I/O4 (п. 5.4)
J2 снят
Турникет управляется пультом, состояние кнопок
транслируется на выходы I/O1...I/O4 (п. 5.4)
- Джампер J3 не используется;
- Джампер J4 используется для организации нормальной работы
шины стандарта CAN2.0 (Приложение А).
