ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
30
Группа контактов Card Inside (сигнал подтверждения изъятия карты)
Контакты NC, NO и COMM. Релейный выход, работающий по принципу
«сухого контакта», который замыкается / размыкается на 1 секунду,
передавая контроллеру СКУД сигнал подтверждения изъятия карты. NC и
COMM – нормально замкнутое подключение, NO и COMM – нормально
разомкнутое подключение.
5.7 Установка считывателя бесконтактных карт
Примечание — В качестве примера установки используется считыватель
бесконтактных карт MatrixIII. Схема установки других считывателей может отличаться от
представленной.
5.7.1 Открутить винт М4 на задней стенке картоприемника
(Рисунок 12 – 2).

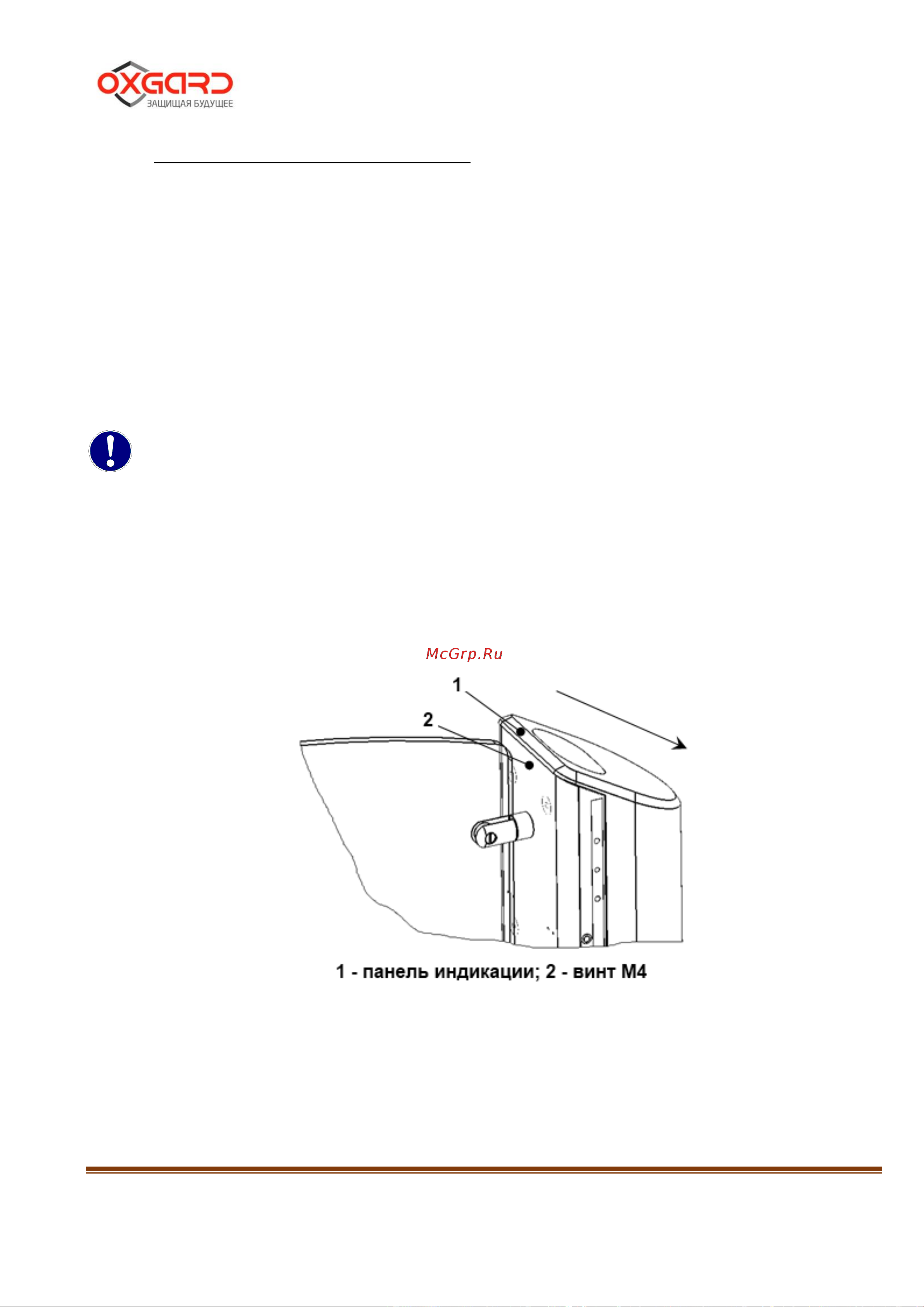

Рисунок 12 – Задняя стенка картоприемника
5.7.2 Рисунок 12 – сдвинуть панель индикации до упора в
указанном направлении. Аккуратно поднять панель.
